Installationsmanual för server – Kyl och frys

Grattis till din nya IWMAC-anläggning!

Installation i fyra steg!

I vår steg för steg-guide hittar du allt du behöver för att komma igång med installationen av din nya IWMAC-anlägg-ning – på ett och samma ställe! Med några enkla steg är du i mål. Kom också ihåg att vårt 24-timmars supportcen-ter står till din tjänst om du behöver hjälp. Du når oss på telefon [phone], välj nummerval 2 för projekt i växeln.

Steg 1: Konfiguration av IWMAC-servern

Följer du stegen nedan blir installationen av din IWMAC-server ännu enklare. Ett bra tips är att ta en extra titt på illustrationerna.

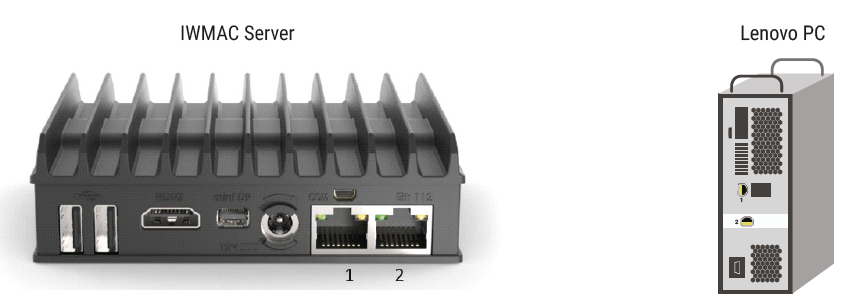

• Börja med att koppla samman IWMAC-servern, UPS, PC-monitorn och annan utrustning som ingår.
• Internet ansluts till port 1
• Det sista steget är att koppla in det tekniska nätverket i port 2. Standard-IP-adressen är: 192.168.10.10, och bör inte ändras om inte anläggningen ingår i ett större tekniskt nätverk.

Steg 2: CallHome-, nätverks- och IP-adresser

• Öppna CallHome. Om portarna inte är öppna bör du kontakta IT-ansvariga för anläggningen.
• När alla portar lyser grönt ringer du oss på IWMAC på 08-727 03 60, välj nummerval 2 för projekt i växeln. Du kommer då till vårt supportcenter som hjälper dig vidare.
• Ange den IP-adress som anges i CallHome och be om bekräftelse av anslutningen från supporten. Nu har du kommit ännuett steg vidare!

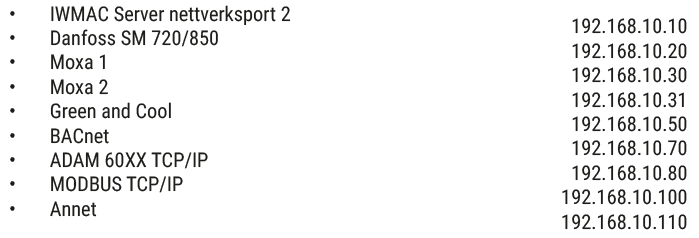

Här är en lista över olika IP-adresser för tekniska nätverk

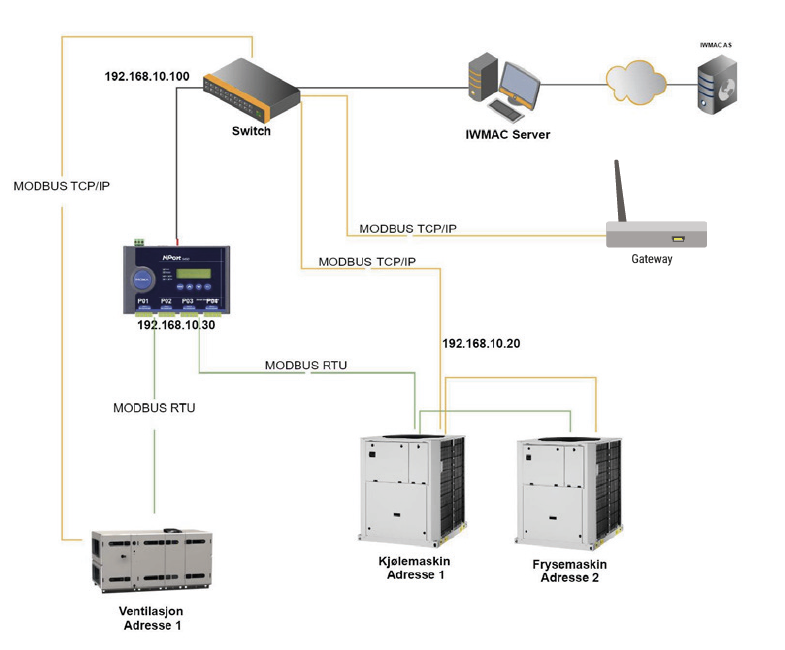

Steg 3: Adressering, regulatorer och konfiguration av Moxa Nport

• Adressera regulatorerna enligt dokumentationen.
• Anslut utrustning från olika leverantörer var för sig med korrekt adress/IP.

          - Anslut Moxa Nport med hjälp av MODBUS RTU-kommunikation

          - Öppna Nport Administrator på servern.

          - Klicka på ”Search” -> dubbelklicka på korrekt NPort.

          - Gå till fliken ”Network” och ange korrekt IP-adress (192.168.10.30).

          - Anteckna vilken utrustning som är ansluten till de olika ingångarna. Skicka informationen till [e-mail]

• Trådlösa sensorer kopplas till switchen på baksidan av IWMAC-servern. Vid fristående trådlösa anläggningar kopplas de direkt till butiksnätverket.

Steg 4: Underlag, dokumentation och uppstart

För att kunna genomföra leveransen på bästa möjliga sätt behöver vi få dokumentationen i god tid. Viktiga punkter:

• Datum för anslutning av IWMAC-servern och idrifttagning av anläggningen måste vara IWMAC tillhanda senast 14 dagar före start.
• IWMAC-avtalet och användarlistan måste fyllas i och undertecknas innan åtkomst till anläggningen upprättasoch larmtjänsten öppnas.

Avtalet skickas direkt till den användare som uppgetts vid beställningen.

IWMAC behöver följande dokumentation:

• Översiktsbild: En så detaljerad skiss som möjligt över anläggningen, med positionsnamn och adress inritade.
• Maskinbild: Rörschema/PID för maskinen. Kom ihåg att informera i god tid om det finns några särskilda signaler eller ställdon som ni önskar på bilden.
• Energi: Vilken typ av energimätare används och vad mäter den? Adress och namn på mätare måste också anges.
• Ventilation: systemskiss och parameterlista. Kom ihåg att ställa in adressen och eventuell IPadress på aggregatet. (192.168.10.100) (Nätmask 255.255.255.0)

Meddela även var ventilationen används.

Dokumentationen skickar du till [e-mail]

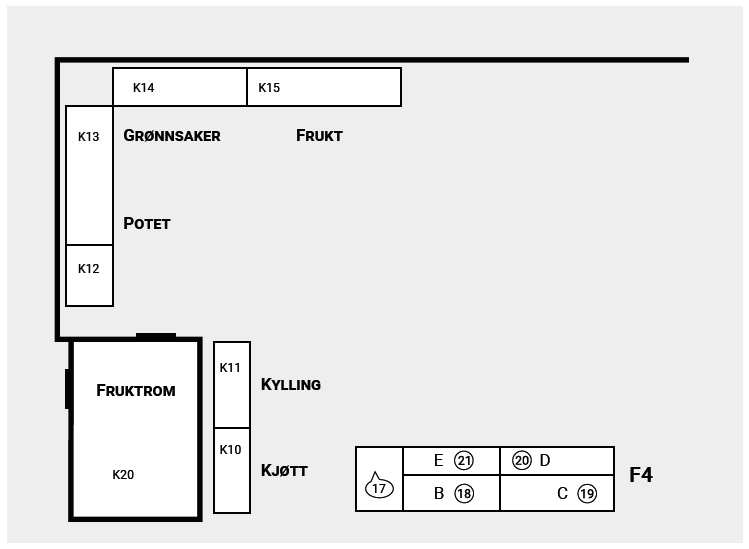

Exempel på dokumentation: Positionsnamn, nummer och adress på översiktsbilden.

Grattis, din nya IWMAC-anläggning är i gång. Det här blev bra!

Kontaktinfo IWMAC

Finns det andra saker du undrar eller behöver hjälp med? Tveka inte att kontakta vårt supportcenter via följande kanaler:

• E-post: [e-mail]
• Telefon: [phone], välj nummerval 2 för projekt i växeln.
