PC auf einer bestehenden Anlage austauschen

Diese Anleitung zeigt Ihnen die sicheren und effizienten Schritte zum Austausch eines PCs (IWMAC Gateway) auf einer bestehenden Anlage.

Kurzanleitung

1. Stromversorgung anschließen (Eingang [1])
2. Internet an LAN1 anschließen
3. Technisches Netz an LAN2 anschließen
4. PC über den Frontknopf starten
5. CallHome prüfen und IP-Adresse notieren
6. Grünes Häkchen bei Port 81 und 5900 sicherstellen
7. E-Mail an [e-mail] mit Anlageninformationen und IP senden

Voraussetzungen

• Zugang zur Anlage und zum anzuschließenden Equipment
• Steckdose und Netzwerkkabel

Wichtig

• LAN1 für Internet und LAN2 für technische Installationen verwenden
• Sicherstellen, dass Port 81 und 5900 in Richtung IWMAC geöffnet sind
• Kabel vor dem Umstecken deutlich beschriften

Übersicht

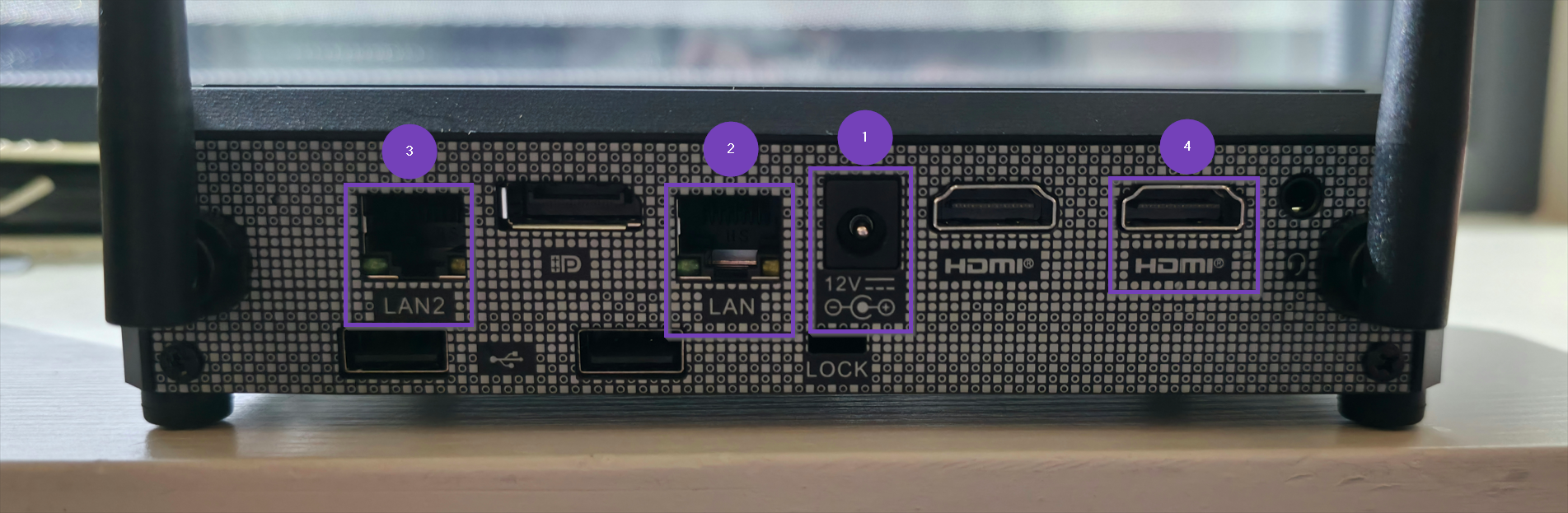

Übersichtsbild der PC-Anschlüsse mit Markierungen für Strom und Netzwerk.

Ausrüstung

• Neuer PC (IWMAC Gateway)

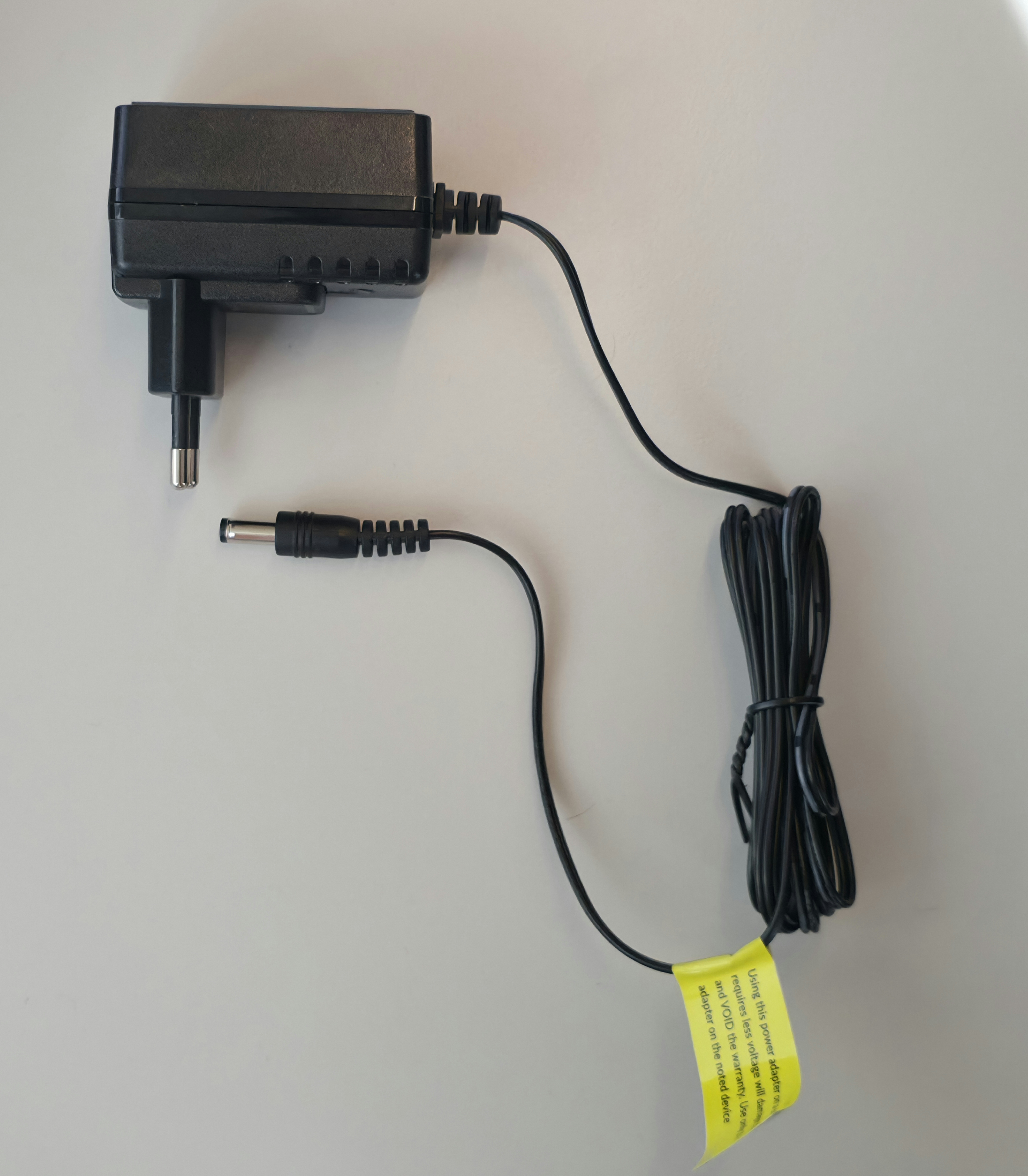

• Netzteil mit EU-Stecker

Schritt für Schritt

1. Strom anschließen

Das Netzteil an Eingang [1] des PCs anschließen.

Netzteil in Eingang [1] auf der Rückseite des PCs einstecken.

2. Mit Internet verbinden

• Das Ethernet-Kabel in Richtung Internet in Port LAN1 einstecken.

3. Mit technischen Installationen verbinden

• Das Ethernet-Kabel in Richtung technisches Netz in Port LAN2 einstecken.

4. PC starten

• Den Startknopf an der Frontseite drücken.

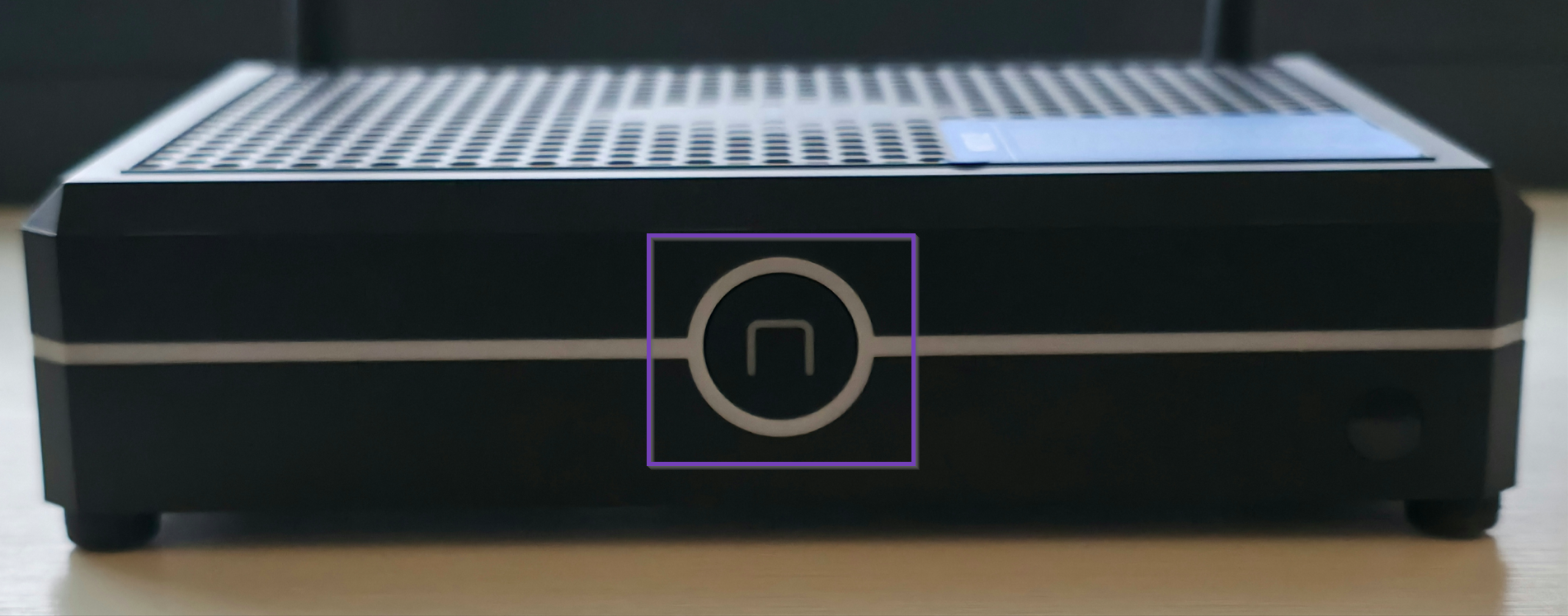

Der Startknopf befindet sich an der Frontseite des Geräts.

5. CallHome öffnen

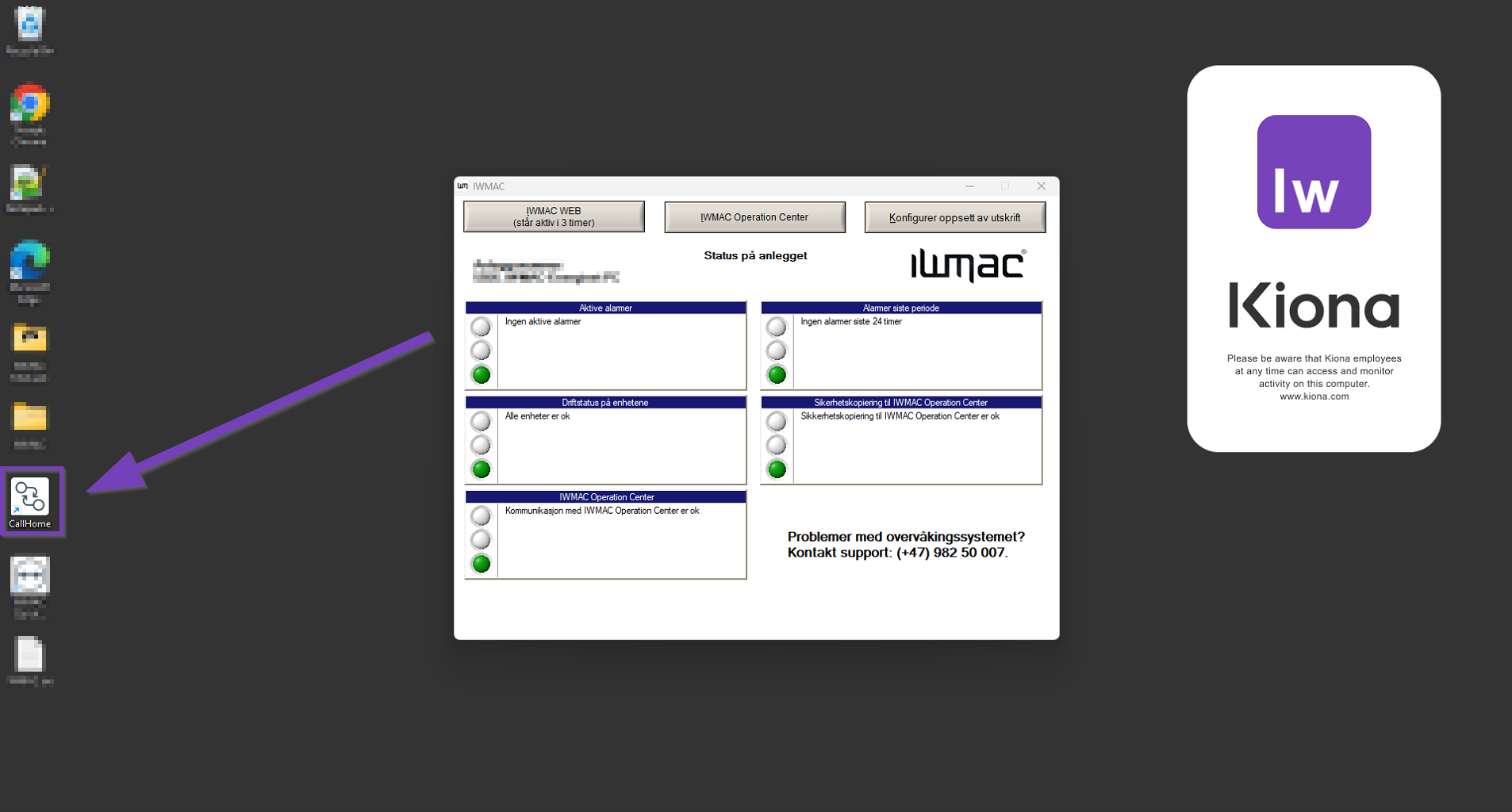

• CallHome startet normalerweise automatisch. Andernfalls das Programm vom Desktop öffnen.

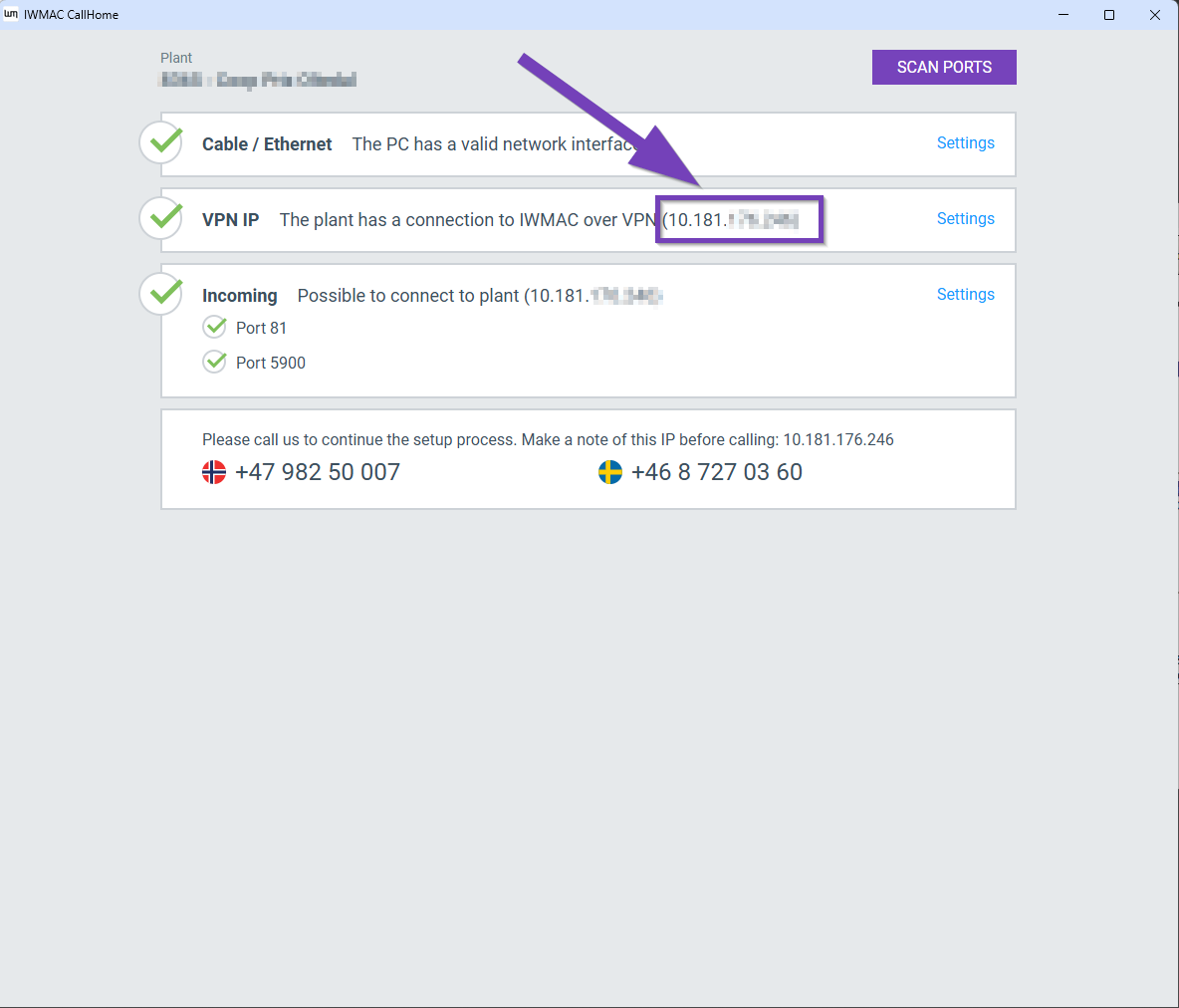

Das CallHome-Fenster zeigt den Kommunikationsstatus zu IWMAC.

Prüfen ob Port 81 und 5900 ein ✔ Häkchen haben und die IP-Adresse notieren.

Tipp

Wenn CallHome nicht startet:

1. Windows-Taste drücken, CMD eingeben und Enter drücken.
2. ipconfig ausführen und die IPv4-Adresse notieren.

6. Kommunikation überprüfen

• Prüfen, dass Port 81 und Port 5900 in CallHome ein grünes Häkchen anzeigen.
• Grün bedeutet, dass die Verbindung zu IWMAC aktiv ist.

7. Support benachrichtigen

Eine E-Mail an [e-mail] senden, wenn der Austausch abgeschlossen ist.

• Betreff: <Anlagennummer> - <Anlagenname> - PC-Austausch
• IP-Adresse: IPv4 aus CallHome


Fehlerbehebung

Netzwerk

• ipconfig ausführen und die IPv4-Adresse prüfen

Kommunikation zu IWMAC

• Grünes Häkchen für Port 81 und 5900 in CallHome prüfen
• Netzwerkkabel oder Port bei Bedarf wechseln

RS232 und COM-Ports

• Bestätigen, dass Kabel korrekt sitzen
• COM-Port-Nummer im Treiber bei Bedarf anpassen

Kontakt

📧 [e-mail]
☎️ [phone]

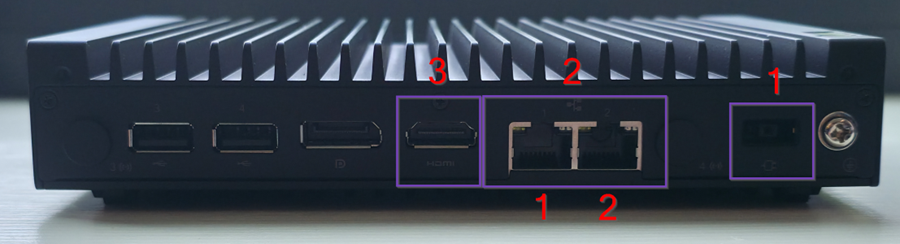

Lenovo PC – Anschlussposition

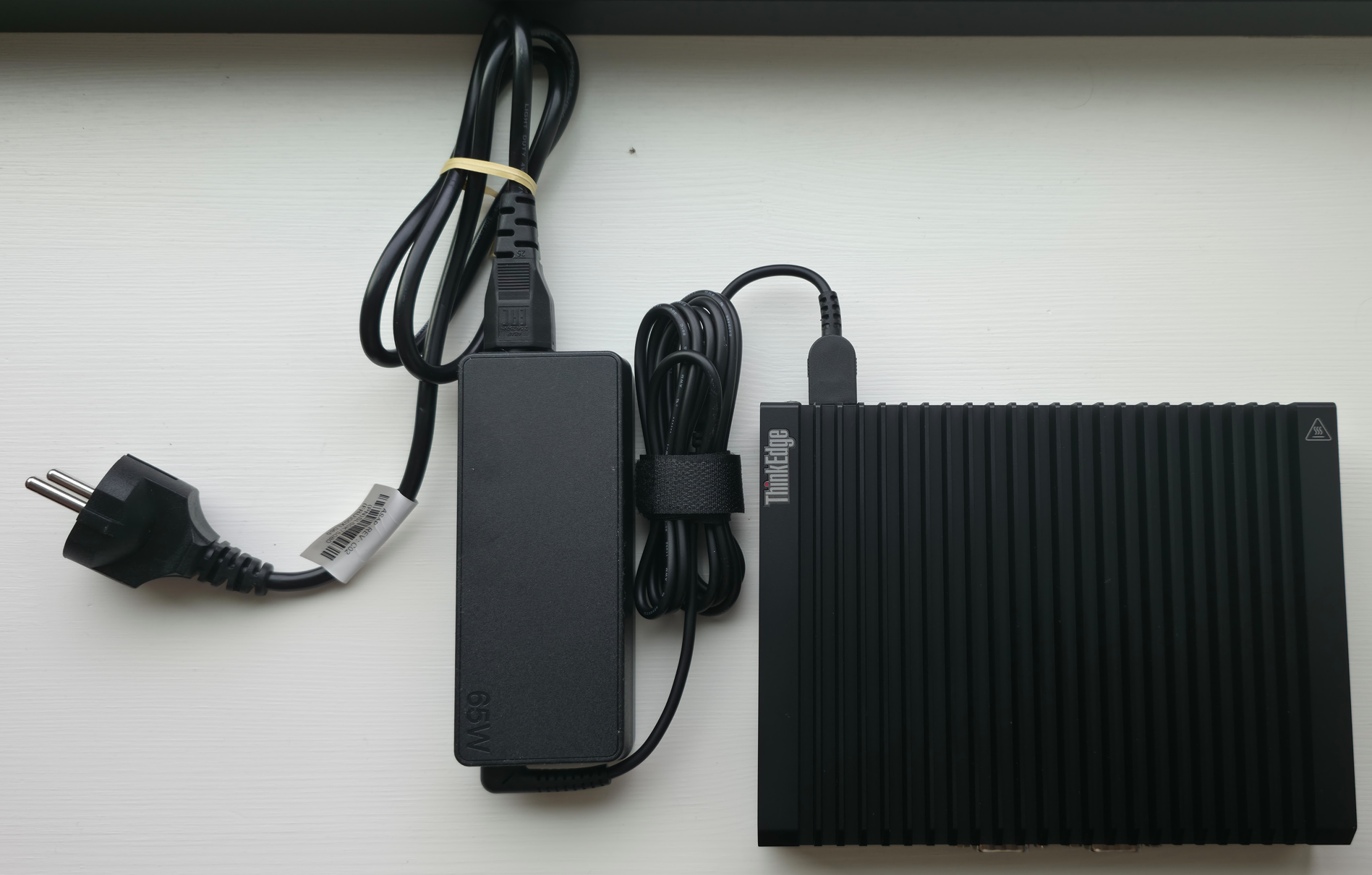

Das Netzteil in Position [1], ganz rechts am Lenovo-Gerät anschließen.

Mit Internet verbinden

• Das Ethernet-Kabel in Richtung Internet in Port LAN1 einstecken.

Mit technischen Installationen verbinden

• Das Ethernet-Kabel in Richtung technisches Netz in Port LAN2 einstecken.

RS232 und COM-Ports

- RS232-Kabel vom alten PC auf den neuen umstecken. Kabel dabei beschriften.
- Sicherstellen, dass Kabel fest sitzen.
- COM-Port-Nummer im Treiber anpassen, falls das Gerät dies erfordert.
- Den Einschaltknopf an der Frontseite [1] drücken, um den PC zu starten.

Sicherheit und Ordnung

• Druck auf Ports und Stecker vermeiden.
• Kabel befestigen und deutlich beschriften.

Alter PC

• Der alte PC wird nicht zurückgegeben. Er wird als Elektroschrott gemäß lokalen Vorschriften entsorgt.
