Asennusopas: HUB

Kiona HUB paitsi mittaa ulkolämpötilaa, kerää ja lähettää dataa langattomista MBus-antureista, sekä lähettää lämmityksen säätimelle lämmitystä ohjaavan ulkolämpötilatiedon.
Tässä ohjeessa kerrotaan, miten se asennetaan ja rekisteröidään.

Kiona-laitteiden asennuksien suorittamista koskevat vaatimukset

• Sinun tulee olla sähköalan ammattilainen.
• Sinulla on henkilökohtainen tunnus käyttöönottotyökalua (Deployment Tools) varten.
• Sinulla on yleismittari, ja osaat mitata resistanssin, jännitteen ja jännitteen napaisuuden.

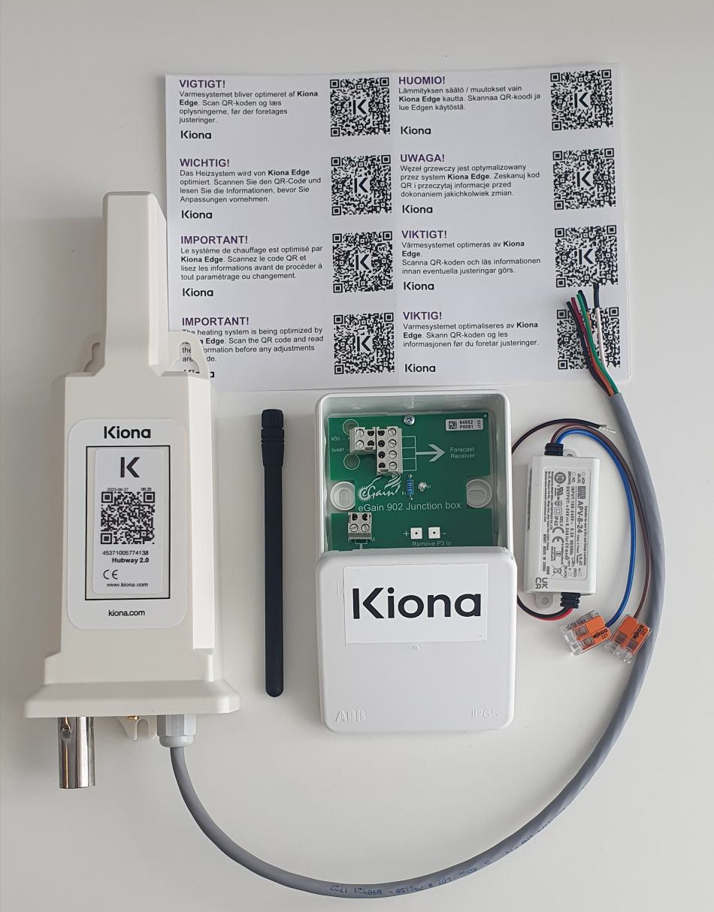

Pakkauksen sisältö

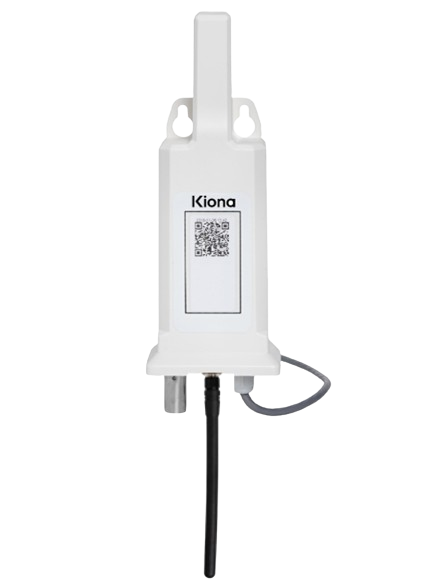

• HUB
• Lyhyt musta antenni (ruuvataan HUB pohjaan)
• 24VDC-muuntaja
• Kiona-liitäntärasia
• Kiona-infotarrat QR-koodilla

Asennuksen valmistelu

Ota nämä huomioon ennen asennuksen aloittamista

• Etsi nykyinen ulkolämpötila-anturi, ja selvitä mikä I/O-pistetyyppi säätimellä on käytössä
  Ulkoanturi sijaitsee yleensä rakennuksen pohjoisjulkisivulla. HUB korvaa olemassa olevan ulkolämpötila-anturin, paitsi jos joku toinen talotekniikkajärjestelmä (esim. keskitetty IV) tarvitsee ulkolämpötila-anturin mittaamaa ulkolämpötilatietoa. Tällöin ulkolämpötila-anturi jätetään paikoilleen, ja HUB:lle vedetään uusi kaapeli ja se asennetaan olemassa olevan anturin viereen.
  Lämmityksen säätimen / RAU:n VAK:n I/O-pistetyyppi (Ai) on selvitettävä, sillä tämä määrittelee sekä HUB:n kytkennän, että rekisteröinnin yhteydessä määriteltävän signaalityypin (vastusarvo Ω / jänniteviesti 0-10V).
• Etsi lämmönjakopaketti ja lämmityksen säädin
  Lämmönjakopaketti sijaitsee yleensä rakennuksen alimmassa kerroksessa. Lämmitystä säätävä säädin on yleensä kiinni paketissa, ja siinä on näyttö, josta näet mm. ulkolämpötilan.
  Rakennuksessa saattaa myös olla rakennusautomaatiojärjestelmä ja sen säädin sijaitsee VAK:ssa. VAK:n ovessa on yleensä näyttö, joka toimii käyttöliittymänä RAU:n ja käyttäjän välillä.
  Varmista etukäteen, että säätimen tai VAK:n näytön käyttäminen onnistuu.
• Asenna HUB pohjoiselle seinälle
  HUB on ehdottomasti asennettava paikkaan, jossa se ei ole alttiina suoralle auringonvalolle. Auringonvalo saattaa vaikuttaa HUB:n sisällä olevien lämpötila-anturien tarkkuuteen.
  ÄLÄ POISTA olemassa olevaa ulkolämpötila-anturia, asenna HUB sen viereen! Mikäli ilmenee ongelmia tai jos asennusta ei saada valmiiksi yhdessä päivässä, voidaan vanha lämpötila-anturi ottaa helposti takaisin käyttöön.
  Lisäksi, olemassaoleva ulkolämpötila-anturi on asiakkaan omaisuutta. Ongelmatilanteissa tai Edge-sopimuksen päättyessä anturi voidaan heti asentaa HUB tilalle.
• ÄLÄ asenna HUB:ia metalliselle pinnalle!
  HUB:ia ei saa asentaa metalliselle pinnalle, sillä se saattaa paitsi heikentää sen kykyä kommunikoida GSM/GPRS:n välityksellä, myös sen kykyä kerätä anturitietoja rakennukseen asennetuista Kionan langattomista antureista.
  Mikäli asennusta metalliselle pinnalle ei voida välttää, tulee HUB:n ja pinnan välissä olla vähintään 5 cm:n etäisyys.
• Kaapelointi
  Suosittelemme 4x1 mm²:n kaapeleita. Johtimen vähimmäispinta-alaksi suosittelemme 0,6 mm². Häiriösuojatun kaapelin käyttö ei ole pakollista.

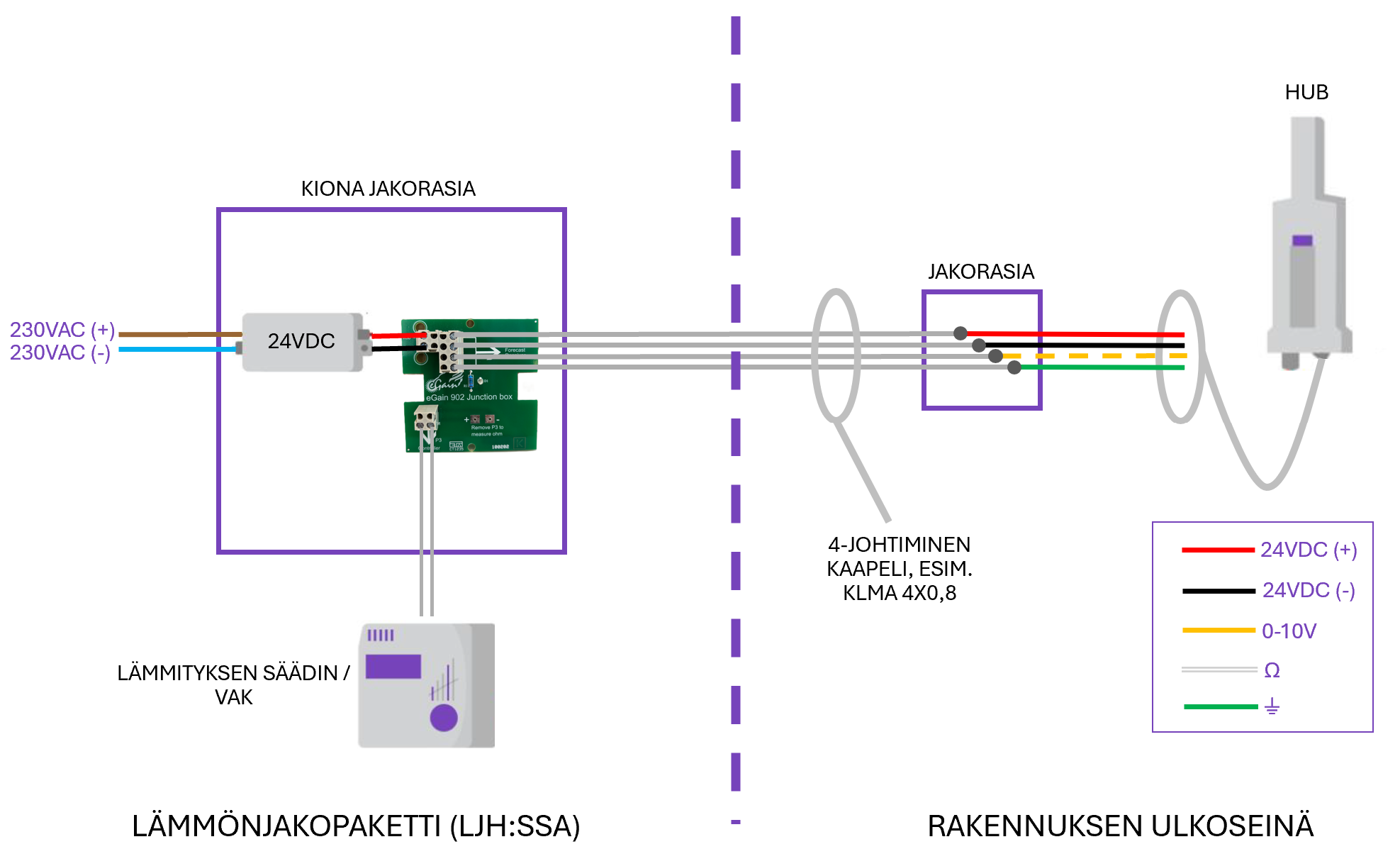

  Alla kuva HUB:n kaapeloinnista:



  HUB:lta tuleva, kiinteä johto, on vain n. 30 cm pituinen, eli se on jatkettava HUB:n läheisyyteen asennettavalla jakorasialla.
  Jakorasialta jatkettu kaapeli vedetään lämmönjakopaketille lämmityksen säätimelle TAI VAK:iin.
  Kaapelin johtimet kytketään HUB:n pakkauksen mukana toimitetun jakorasian piirilevyllä sijaitseviin liittimiin (kts. kuva kohdassa Asennus)
  Piirilevyn liittimiin kytketään myös 24VDC muuntajalta tuleva sähkönsyöttö, sekä lämmityksen säätimelle / VAK:n I/O-pisteeseen kytkettävät johtimet.
• Kirjaa ylös säätimen alkuperäiset asetukset
  Tee tämä ennen minkään asetusten muokkaamista, jotta meillä on alkuperäiset asetukset dokumentoituna.
• HUB oletussignaalin tyyppi: Ni1000(LG).
  Ennen HUB rekisteröintiä, sen oletussignaalityyppi on aina Ni1000(LG). Jos säätimen / RAU:n Ai-piste on määritelty esim. NTC10k, saat outoja ulkolämpötila-arvoja tai ulkolämpötilaa ei ollenkaan näy, ennen kuin rekisteröinti on suoritettu loppuun oikealla signaalityypillä.

Asennus

• Asenna HUB pohjoisseinälle olemassa olevan ulkolämpötila-anturin tilalle / viereen. Jos tämä ei ole mahdollista, HUB on asennettava luoteeseen päin aamuauringon vaikutuksen välttämiseksi.
• HUB:n mukana toimitettu Kiona-liitäntärasia on asennettava lämmönjakopakettiin lämmityksen säätimen läheisyyteen TAI VAK:iin. Mahdollisissa vikatilanteissa tämä helpottaa vianmääritystä, ja HUB:lta saa tarvittaessa nopeasti sähköt pois.
• HUB kytkeminen:

1. 1. 1. Virtalähteeltä / muuntajalta tulevat johtimet (piirilevyn vasen yläkulma):
         Laitteen mukana tuleva muuntaja on kytkettävä 230VAC, jonka se muuntaa 24VDC. Jos muuntajaa ei käytetä, on tärkeää varmistaa, että 24VDC kytketään suoraan päätelaitteeseen.
         HUOM! Virtalähteellä on oltava jatkuva sähkönsyöttö, eikä sitä saa kytkeä muihin järjestelmiin, kuten valaistukseen tai kiertovesipumppuihin.
         Varmista mittaamalla muuntajalta tulevan 24VDC napaisuus ja kytke siltä tulevat johtimet oikeisiin liittimiin.


      2. HUB:lta tulevan kaapelin johtimet (piirilevyn 4-nastainen liitin):
         HUB:lta tulevassa kiinteässä, harmaassa, johdossa on 5 eri väristä (musta, punainen, oranssi, valkoinen, vihreä) johdinta.

         HUB kytkennässä tarvitaan näistä vain neljää. Älä kuitenkaan katkaise ylimääräiseksi jäävää johdinta HUB päässä!
         HUB:n kiinteä johto jatketaan ulkona jakorasialla lämmönjakohuoneeseen vedetyllä kaapelilla, kirjaa ylös mitä värejä olet johtimien jatkamisessa käyttänyt!

         Lämmityksen säätimen / VAK:n Ai-pisteen tyypistä riippuen käytetään joko:
         valkoista (vastusarvo Ω)
         TAI
         oranssia (jänniteviesti 0-10V) johdinta.

         Esim. Säätimen / VAK:n Ai-piste käyttää vastusarvoa (NTC10k):
         Oranssi =  Signaaliparin B (+), jänniteviesti (0-10V), eli aktiivinen signaaliviesti (EI KYTKETÄ)
         Valkoinen = Signaaliparin B (+), vastusarvo (Ω), eli , passiivinen signaaliviesti
         Vihreä = Signaaliparin M (-)


      3. Lämmityksen säätimelle / VAK:n I/O-pisteelle menevät johtimet (piirilevyn vasen alareuna):
         Signaaliparin johtimissa ulkolämpötilatieto kulkee HUB:lta lämmityksen säätimen / VAK:n Ai-pisteeseen.
         On tärkeää, että signaaliparin johtimien järjestys säilyy oikeana HUB:lta I/O-pisteelle saakka:
         Oikean puoleinen liitin = Signaaliparin M (-), HUB:n vihreä, ulkona jatkettu, johdin
         Vasemman puoleinen liitin = Signaaliparin B (+), HUB:n valkoinen/oranssi, ulkona jatkettu, johdin

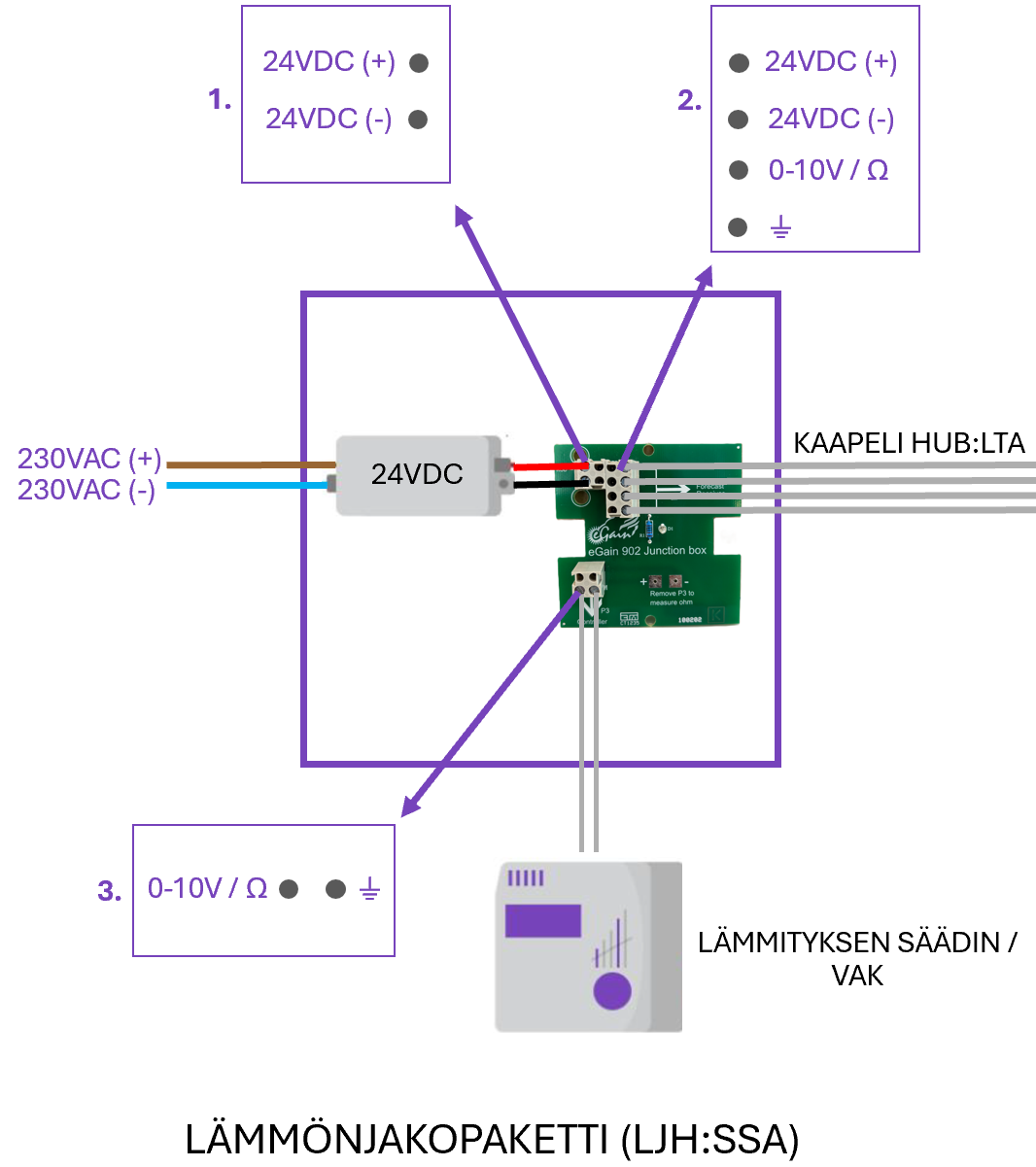

         Liittimet (kytkentärasian sisällä oleva piirilevy):
         1 = Virtalähteeltä / muuntajalta tulevat johtimet
         Ylempi liitin (piirilevyllä merkintä "Röd") = +
         Alempi liitin (piirilevyllä merkintä "Svart") = -

         2 = HUB:lta tulevan kaapelin johtimet
         Ylin liitin = HUB:n käyttöjännitteen +
         Toiseksi ylin liitin = HUB:n käyttöjännitteen -
         Kolmas liitin = Signaaliparin B (+)
         Neljäs liitin = Signaaliparin M (-)

         3 = Signaalikaapelit (lämmönsäätimelle / VAK:iin)
         Oikean puoleinen liitin = Signaaliparin M (-)
         Vasemman puoleinen liitin = Signaaliparin B (+)



• Varmista 24VDC:n napaisuus ennen jänniteen/virran kytkemistä.
• Kun HUB:lle kytketään virta, sen pohjassa oleva LED vilkkuu punaisena. Kun LED vilkkuu tasaisesti vihreänä, laitteen rekisteröinnin voi aloittaa.
• Ota asennetusta HUB:sta sekä lähi- että etäkuvia:
  • Lähikuvat toimivat asennuksen laadunvarmistusta varten.
  • Kaukaa otetut kuvat auttavat laiteen löytämisessä myöhempää vianmääritystä varten.



    HUOM!

    Ennen kuin uusi laite kytketään virtalähteeseen, mittaa laitteen mukana toimitettavan muuntajan jännite ja sen napaisuus. Jännitteen tulee olla 24VDC, voit mitata sen P1-liittimestä, johon kytketään muuntajalta tuleva punainen (+) ja musta (-) johdin.

    HUB/Gateway hajoaa herkästi väärästä jännitteestä tai jos jännitteen polariteetti on väärä. Mikäli laite hajoaa virheellisen asennuksen takia, joudumme laskuttamaan kokonaan uuden laitteen hinnan.

    Varmista mittaamalla P2-liittimen ylimmistä nastoista, että laitteelle menee oikea käyttöjännite ja sen polariteetti on oikea (kts. alla).

Rekisteröinti

Info

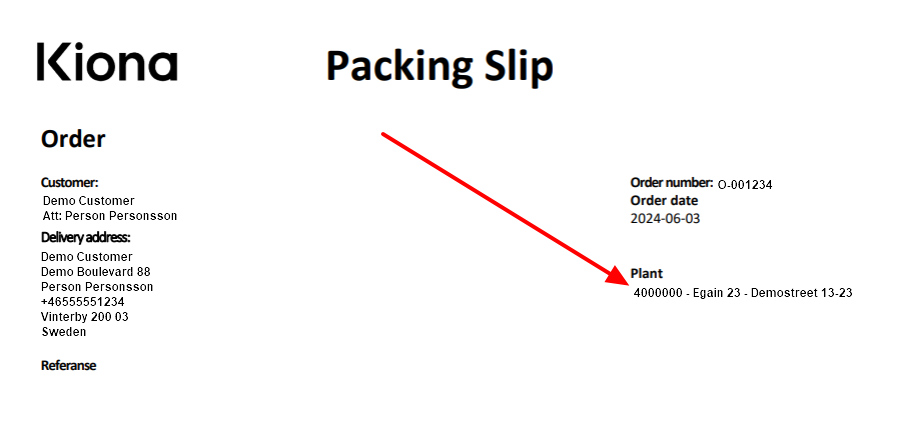

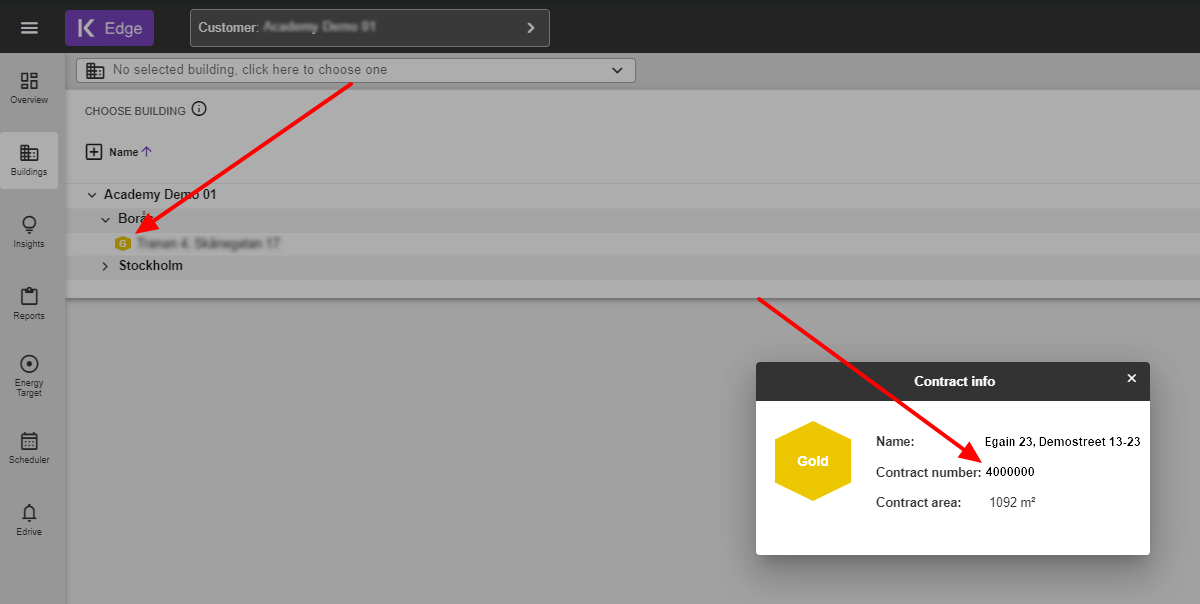

Rekisteröintiä varten tarvitset sopimusnumeron. Löydät sen joko laitteen mukana toimitetusta lähetysluettelosta, Edge-sovelluksesta, tai voit pyytää sen Kionan yhteyshenkilöltä.

1. Skannaa HUB:n QR-koodi.
2. Kirjaudu sisään asennustyökaluun (Deployment Tools) tunnuksillasi. Jos sinulla ei niitä ole, ota yhteyttä Kionan yhteyshenkilöön.
3. Valitse rekisteröitävän laitteen tyyppi: HUB (2.0)
4. Syötä sen kiinteistön sopimusnumero (löytyy lähetysluettelosta), johon olet laitetta asentamassa/rekisteröimässä.
5. Varmista, että kiinteistön osoite on oikein, ja valitse sitten Seuraava.
6. Valitse sijainti GPS:n avulla tai syötä osoite.
   1. Aseta laitteen tarkka sijainti napsauttamalla karttaa siitä kohdasta, jossa reititin sijaitsee.
   2. Voit myös lisätä yksityiskohtaisia tietoja laitteen sijainnista tekstikenttään (porras, kerros, yms.).
7. Valitse HUB:iin liitetty antenni (mukana tuleva, lyhyt musta antenni, tai erillinen iso, valkoinen antenni).

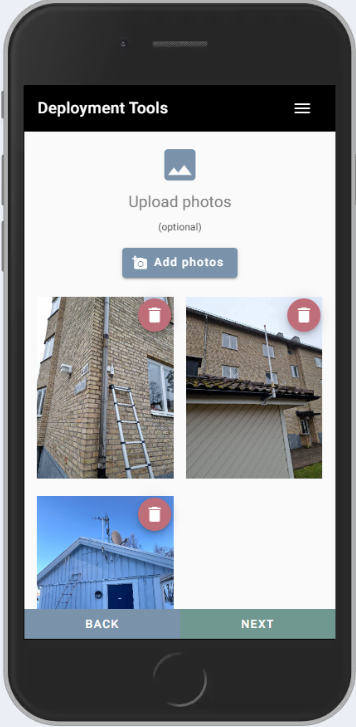

8. Lataa aiemmin ottamasi valokuvat.

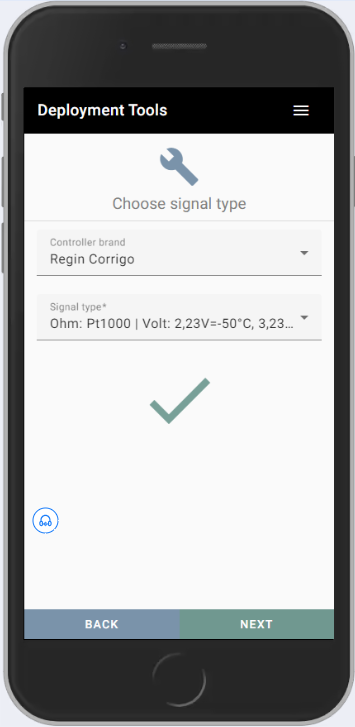

9. Valitsemalla säätimen / RAU:n merkin, asennustyökalu ehdottaa sinulle signaalityyppiä. Varmista, että valitset vastaanottavan Ai-pisteen mukaisen signaalityypin!

10. Varmista, että asennustyökalulla näkyvä Teq-arvo vastaa säätimellä / VAK:ssa näkyvää ulkolämpötilaa. Tämä on lämpötila jota HUB lähettää lämmityksen säätimelle / VAK:lle, ja joka ohjaa lämmitystä.
11. Aloita signaalitesti. Tämän testin avulla varmistat, että HUB:n lähettämä lämpötilatieto näkyy lämmityksen säätimellä / VAK:ssa.
    Valitse testin kestoksi joko 1 min tai 2 min. Aloita testi painamalla -10. HUB lähettää nyt säätimelle / VAK:iin -10 ºC valitsemasi ajan. Varmista, että sama lämpötila näkyy myös säätimellä / VAK:ssa. Kun testi on päättynyt, lämpötila palautuu normaaliksi.
12. Aloita signaalitestin toinen vaihe valitsemalla testin kesto ja sitten +10.
    HUB lähettää nyt säätimelle / VAK:iin +10 ºC valitsemasi ajan. Varmista, että sama lämpötila näkyy myös säätimellä / VAK:ssa. Kun testi on päättynyt, lämpötila palautuu normaaliksi.
13. Jos signaalitestin molemmat vaiheet ovat kunnossa (lämpötilaero lähetetyn ulkolämpötilan (Teq) ja säätimellä / VAK:lla näkyvän lämpötilan välillä saa olla max. 1,5 ºC:n ero), napsauta Hyväksy -ruutua ja sitten Seuraava.
    Jos testi ei ole ok, tarkista, että kytkennät ovat oikein ja yritä uudelleen.
14. Varmista (Deployment Tools), että HUB kuulee rakennuksen anturit. Tähän saattaa kulua useampi minuutti.
15. Tarkista yhteenvetonäkymässä, että kaikki tiedot ovat oikein, valitse Hyväksy ja sittenSeuraava.
16. Rekisteröinti on nyt tehty! Soita Kionan yhteyshenkilölle tarkistusta varten.
17. Liimaa laitteen mukana tullut tarra ("Tärkeää! Tämä lämmitysjärjestelmä on Kionan optimoima...")  lämmityksen säätimen / VAK:n lähelle.

HUOM!

On erittäin tärkeää, että säätimellä / VAK:lla näkyvä ulkolämpötila on oikea, eli se jota HUB lämmitykselle lähettää. Jos olet epävarma tästä, soita Kionan yhteyshenkilölle. Jos sinulla on ongelmia oikean lämpötilan saamisessa lämmityksen säätimelle, katso tästä artikkelista vinkkejä HUBin vianmääritykseen: Vianmääritys: HUB
