Comment remplacer le PC sur une installation existante

Ce guide vous présente les étapes sûres et efficaces pour remplacer un PC (IWMAC Gateway) sur une installation existante.

Guide rapide

1. Connecter l'alimentation (entrée [1])
2. Connecter l'internet à LAN1
3. Connecter le réseau technique à LAN2
4. Démarrer le PC avec le bouton frontal
5. Vérifier CallHome et noter l'adresse IP
6. S'assurer d'une coche verte sur le port 81 et 5900
7. Envoyer un e-mail à [e-mail] avec les infos de l'installation et l'IP

Prérequis

• Accès à l'installation et à l'équipement à connecter
• Prise électrique et câbles réseau

Important

• Utiliser LAN1 pour internet et LAN2 pour les installations techniques
• Vérifier que les ports 81 et 5900 sont ouverts vers IWMAC
• Étiqueter clairement les câbles avant de les déplacer

Vue d'ensemble

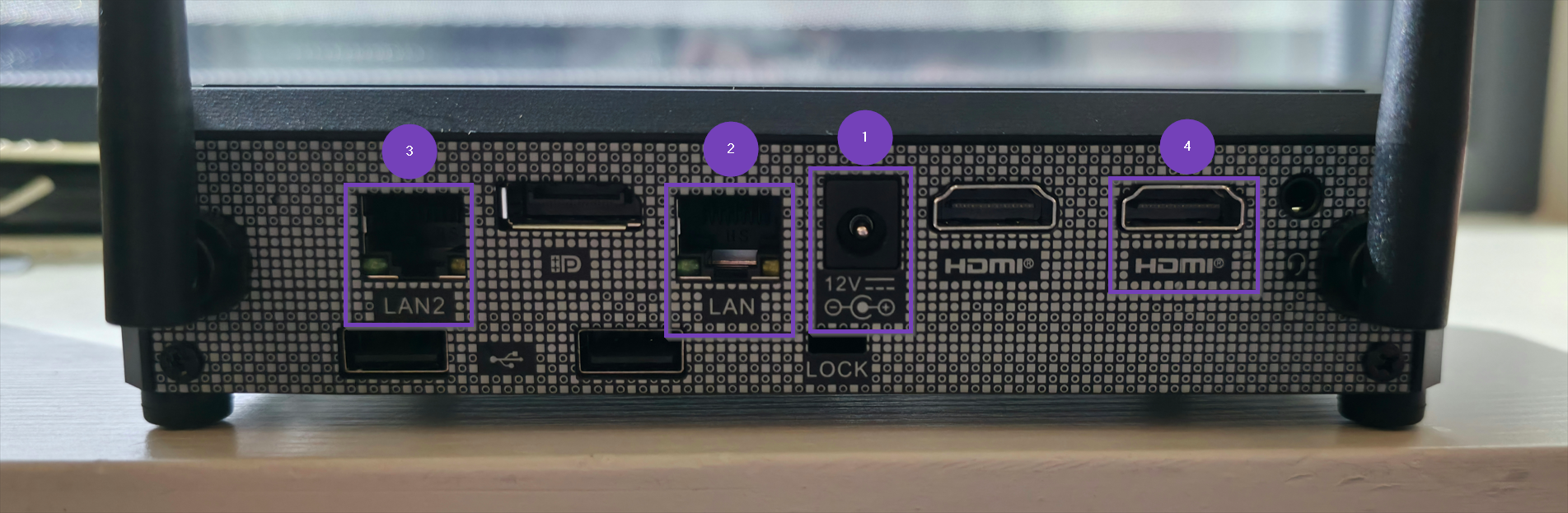

Vue d'ensemble des connexions PC avec indication de l'alimentation et du réseau.

Équipement

• Nouveau PC (IWMAC Gateway)
• Adaptateur secteur avec prise EU

Étape par étape

1. Connecter l'alimentation

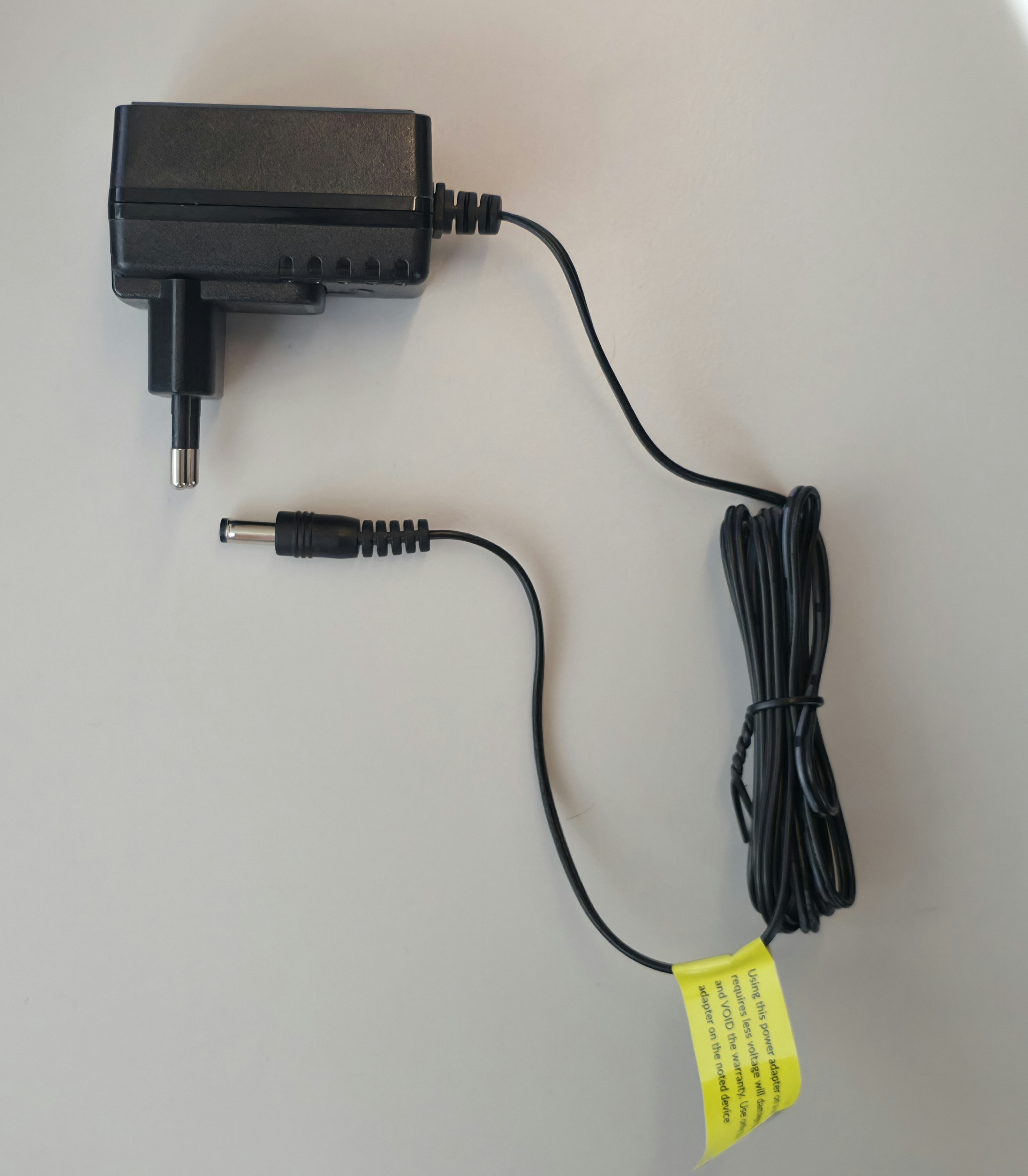

Connecter l'adaptateur secteur à l'entrée [1] du PC.

Insérer l'adaptateur secteur dans l'entrée [1] à l'arrière du PC.

2. Connecter à internet

• Insérer le câble ethernet vers internet dans le port LAN1.

3. Connecter aux installations techniques

• Insérer le câble ethernet vers le réseau technique dans le port LAN2.

4. Démarrer le PC

• Appuyer sur le bouton de démarrage en façade.

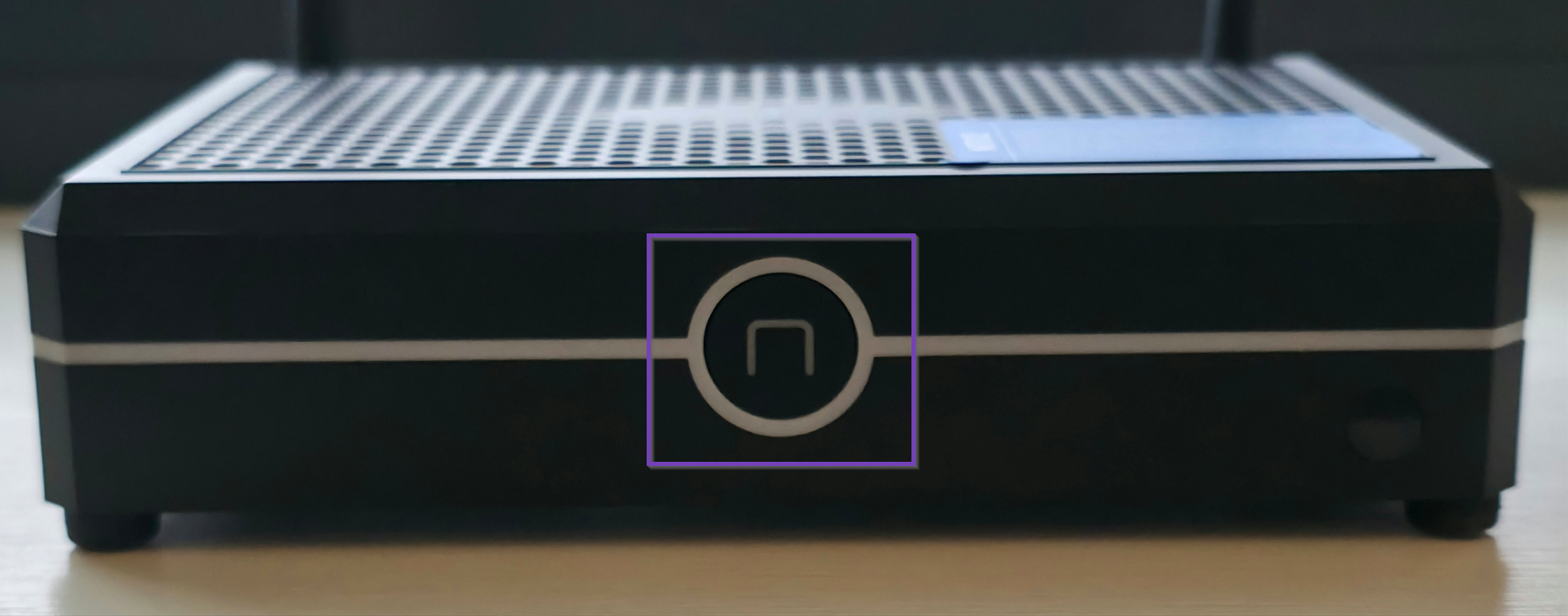

Le bouton de démarrage est situé en façade de l'unité.

5. Ouvrir CallHome

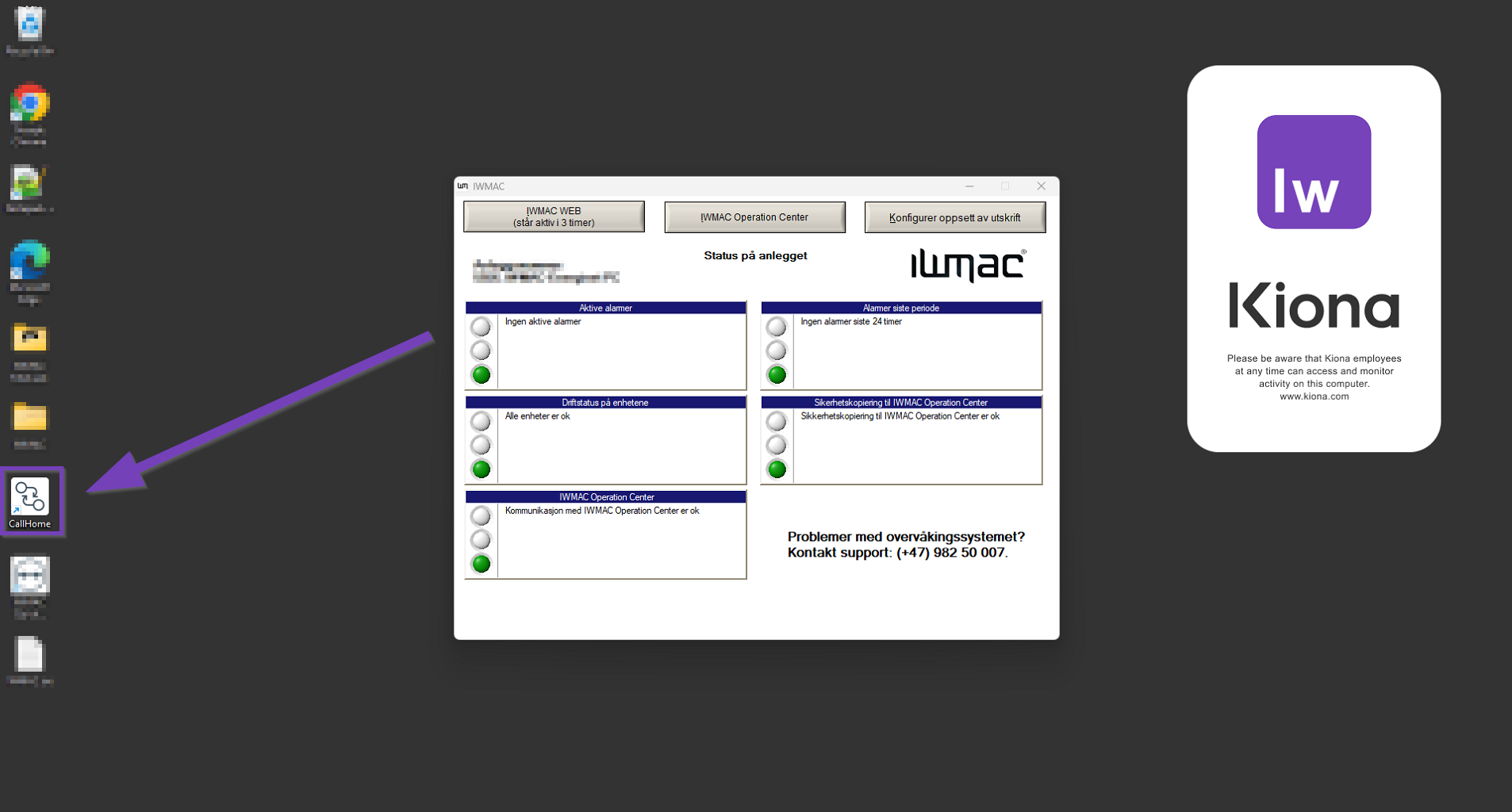

• CallHome démarre normalement automatiquement. Sinon, ouvrir le programme depuis le bureau.

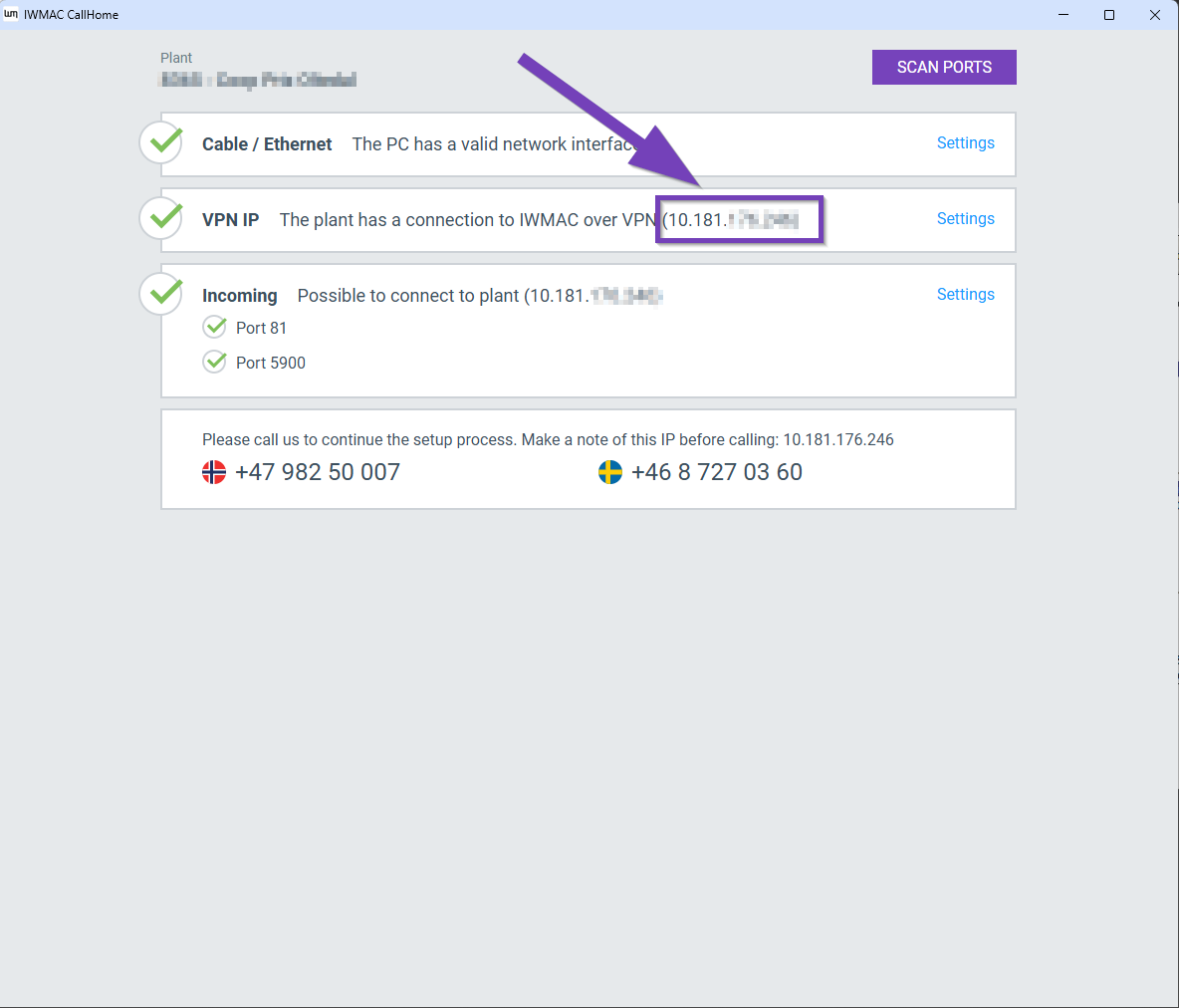

La fenêtre CallHome affiche le statut de communication vers IWMAC.

Vérifier que les ports 81 et 5900 ont une coche ✔ et noter l'adresse IP.

Conseil

Si CallHome ne démarre pas :

1. Appuyer sur la touche Windows, saisir CMD et appuyer sur Entrée.
2. Exécuter ipconfig et noter l'adresse IPv4.

6. Vérifier la communication

• Vérifier que les ports 81 et 5900 affichent une coche verte dans CallHome.
• Le vert signifie que la connexion à IWMAC est active.

7. Notifier le support

Envoyer un e-mail à [e-mail] une fois le remplacement effectué.

• Objet : <Numéro d'installation> - <Nom de l'installation> - Remplacement PC
• Adresse IP : IPv4 depuis CallHome


Dépannage

Réseau

• Exécuter ipconfig et vérifier l'adresse IPv4

Communication vers IWMAC

• Vérifier la coche verte pour les ports 81 et 5900 dans CallHome
• Remplacer le câble réseau ou le port si nécessaire

RS232 et ports COM

• Vérifier que les câbles sont bien insérés
• Faire correspondre le numéro de port COM dans le pilote si nécessaire

Contact

📧 [e-mail]
☎️ [phone]

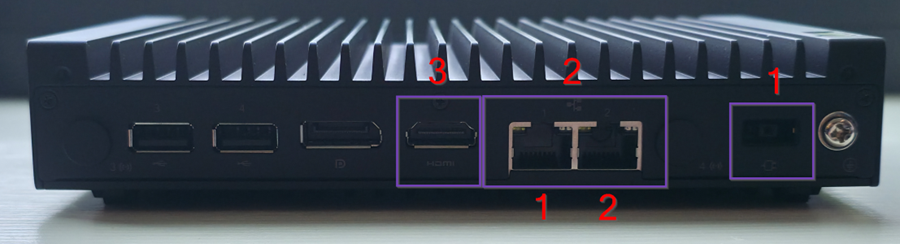

PC Lenovo – emplacement des ports

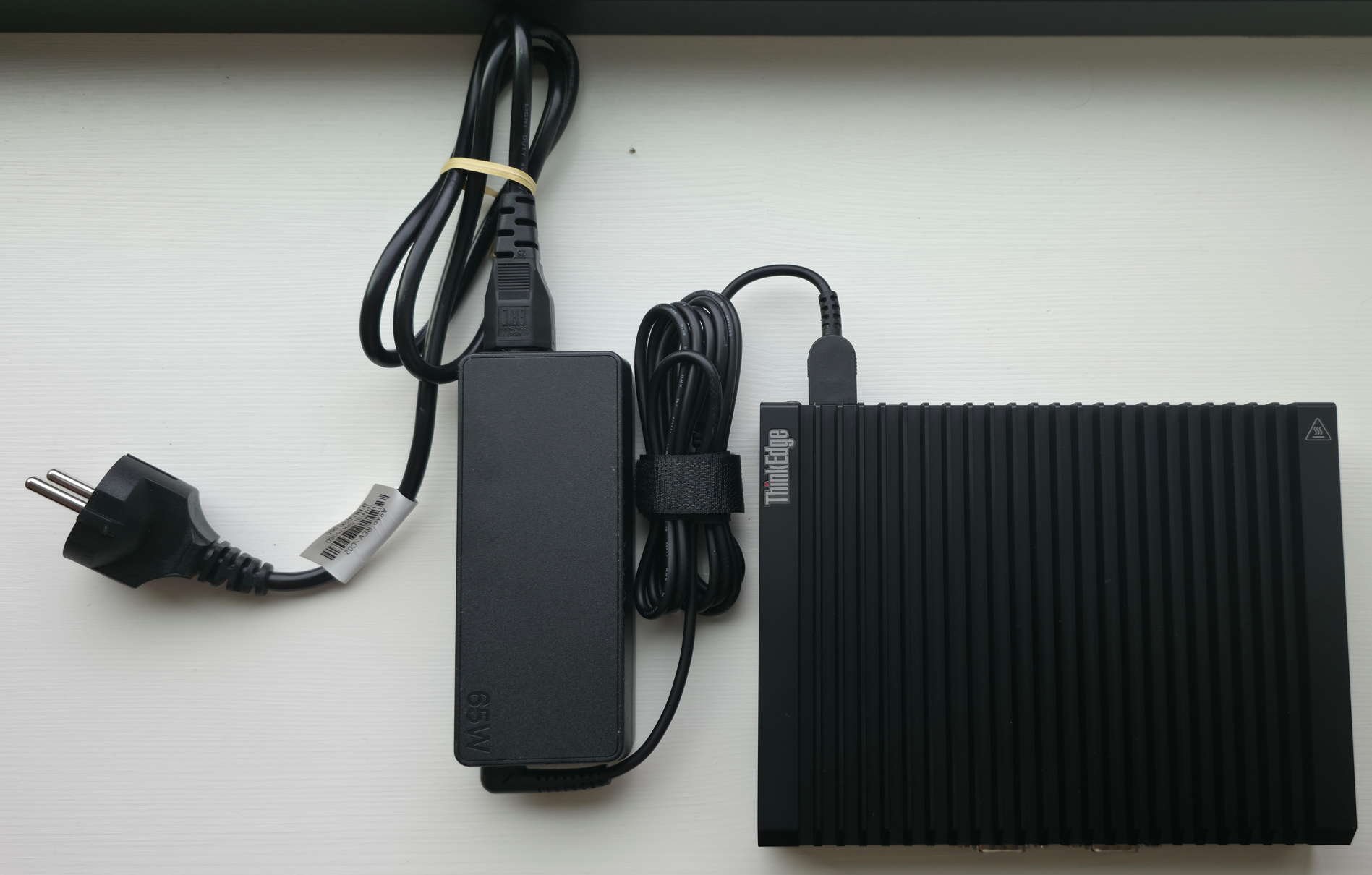

Connecter l'adaptateur secteur en position [1], à l'extrémité droite de l'unité Lenovo.

Connecter à internet

• Insérer le câble ethernet vers internet dans le port LAN1.

Connecter aux installations techniques

• Insérer le câble ethernet vers le réseau technique dans le port LAN2.

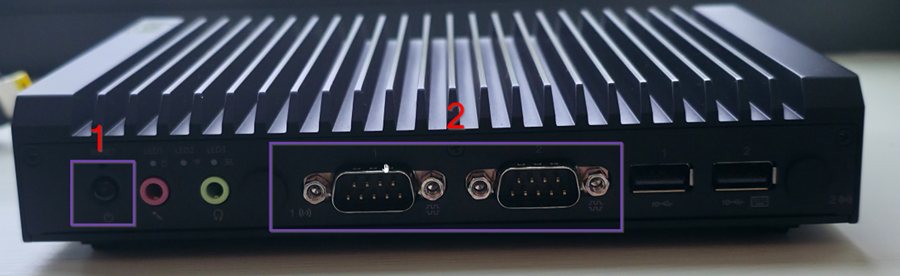

RS232 et ports COM

- Déplacer les câbles RS232 de l'ancien PC vers le nouveau. Penser à étiqueter les câbles.
- Vérifier que les câbles sont bien insérés.
- Faire correspondre le numéro de port COM dans le pilote si l'équipement le nécessite.
- Appuyer sur le bouton d'alimentation en façade [1] pour démarrer le PC.

Sécurité et ordre

• Éviter les pressions sur les ports et connecteurs.
• Fixer les câbles et les étiqueter clairement.

Ancien PC

• L'ancien PC n'est pas retourné. Il est mis au rebut en tant que déchet électronique conformément aux procédures locales.
