Container Typer

Container-elementet er plassert i "HVAC"-sidepanelet:

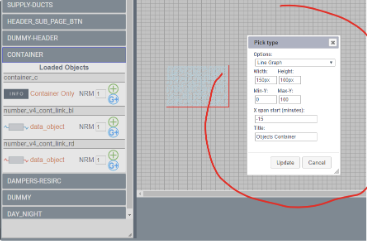

Containeren kan settes til forskjellige typer. Ved å dobbeltklikke på containeren vises et vindu som gjør det mulig å velge ulike container-typer.

Standard

Standardcontaineren er et transparent element som viser elementene den kan inneholde.

Linjediagram

Ved å sette typen til "Linjediagram" og synkronisere med anlegget, vises et parameterdiagram.

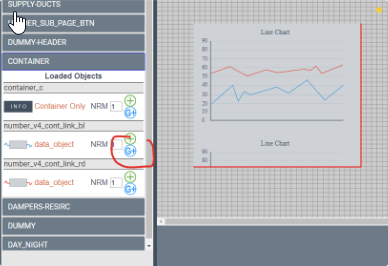

Tips: Parametere kobles til diagrammet ved å legge til et "data_object", på samme måte som for andre elementer i Designer.

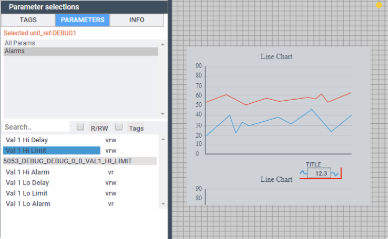

Linkingsidepanelet er praktisk når du velger parametere.

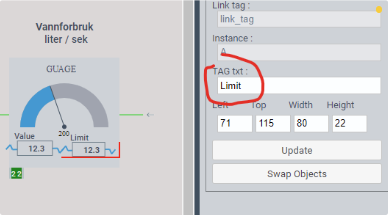

Gauge

"Gauge"-containeren kobles på samme måte som "Linjediagram". Den trenger imidlertid to "data_object"-er. "Gauge" må ha ett koblet "data_object" som angir "limit" med "Tag txt" "limit", og ett koblet "data_object" som angir "value" med "Tag txt" "value".

Fremdriftsindikator

"Fremdriftsindikator" følger samme mønster som "Gauge".

Notat

"Notat"-containeren vil, når den synkroniseres med anlegget, vise et interaktivt notatfelt i "service"-modus. I "visningsmodus" vil notatet bli vist. Notatet lagres og kan redigeres av alle brukere i "service"-modus. Det samme notatet kan plasseres i ulike bilder/paneler ved å angi samme "Context".
