Rozwiązywanie problemów: HUB

Masz problemy z HUBem i chcesz znaleźć przyczynę? Podejrzewasz, że ktoś uszkodził kabel lub wystąpił problem z zasilaniem? Ten artykuł pomoże ci rozwiązać problem i sprawdzić, czy udało ci się przywrócić działanie HUB-a.

Rozwiązywanie problemów

1. Ten przewodnik rozpocznie rozwiązywanie problemów w centrali grzewczej i przejdzie do HUB-a, ale oczywiście można zacząć od HUB-a i przejść do centrali grzewczej. Pierwsze spojrzenie na HUB i kable na fasadzie to szybki sposób na ustalenie, czy coś jest nie tak.
2. Znalezienie skrzynki połączeniowej Kiony.
   • Zwykle znajduje się ona w centrali grzewczej, w pobliżu sterownika ogrzewania.
   • Może być również umieszczona na zewnątrz, obok HUB-a.

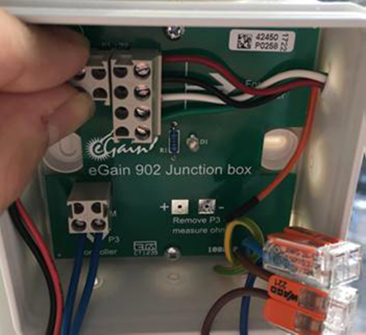

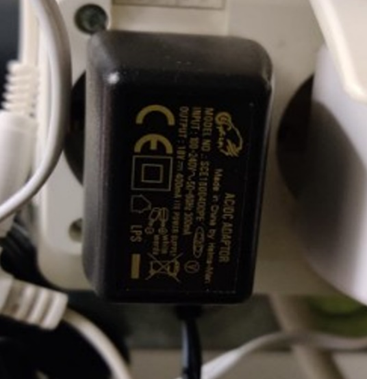

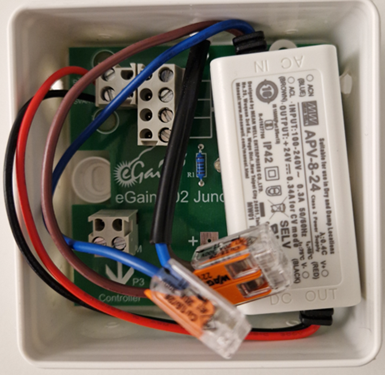

   • Wewnątrz skrzynki znajduje się płytka drukowana (patrz zdjęcie poniżej) i transformator. Transformator Kiona jest zasilany napięciem 24 V (dla nowszych modeli, takich jak 912/913/2.0) lub starszym modelem wtykowym 18 V (dla 901/902/902x).

3. Czas sprawdzić zasilanie różnych komponentów.

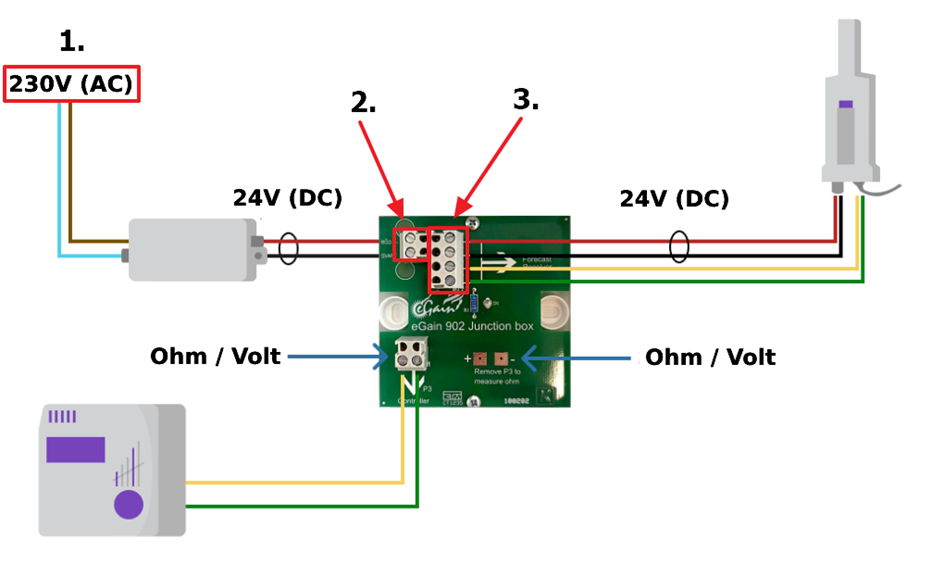

   • Najpierw upewnij się, że masz napięcie 230V AC do transformatora, mierząc w punkcie (1).



     UWAGA!

     Czynności związane z napięciem 230V muszą być wykonywane przez wykwalifikowanego elektryka.

   • Upewnij się, że masz napięcie +24V DC lub +18V DC (w zależności od typu transformatora)
     poprzez pomiar na(2). Jeśli transformator jest uszkodzony, należy go wymienić, kontaktując się z pomocą techniczną Kiona.
   • Upewnij się, że masz napięcie +24V DC lub +18V DC (w zależności od typu transformatora)
     dokonując pomiaru na(3). Jeśli nie, możesz pominąć płytkę drukowaną za pomocą złącza.
   • Jeśli wszystko wygląda w porządku, przejdź do następnego rozdziału i zrestartuj HUB.


Ponowne uruchamianie

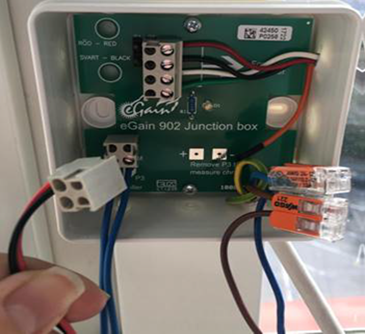

1. Możesz odłączyć HUB od zasilania, odłączając szare 2-pinowe złącze od płytki drukowanej.

2. Odczekaj minutę, a następnie włóż 2-pinowe złącze z powrotem na miejsce.



   UWAGA!

   Dioda LED na płytce drukowanej wskazuje tylko, że sama płytka drukowana jest zasilana.

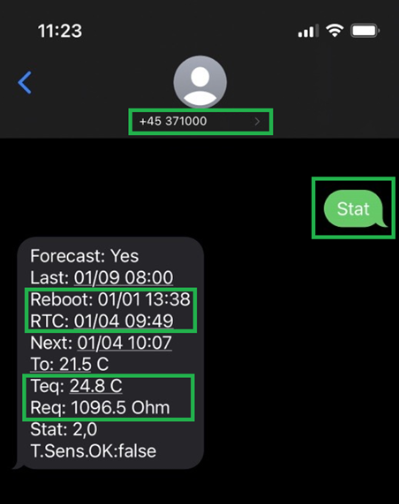

3. Aby sprawdzić, czy HUB jest zasilany. Poczekaj 2 minuty, aż HUB połączy się z siecią, a następnie wyślij SMS"STAT" na numer GSM HUB-a (znajdujący się na etykiecie lub na płytce drukowanej).



   W odpowiedzi można zobaczyć następujące informacje:
   • Reboot - Znacznik czasu ostatniego restartu
   • RTC - Znacznik czasu ostatniego kontaktu z serwerami Kiona
   • Teq - Temperatura wysyłana do sterownika ogrzewania z HUB-a
   • Req - Rezystancja dla bieżącego Teq i ustawiony typ sygnału.

Dalsze rozwiązywanie problemów

1. Jeśli masz zasilanie na płytce drukowanej, ale HUB nie uruchamia się nawet po restarcie, nadszedł czas, aby dokonać pomiarów na HUB-ie.
   • Upewnij się, że nie ma problemu z kablami, mierząc napięcie w skrzynce przyłączeniowej na elewacji, gdzie podłącza się szary kabel z HUB-a.
   • Powinieneś zmierzyć +24V DC lub +18V DC (w zależności od typu transformatora).

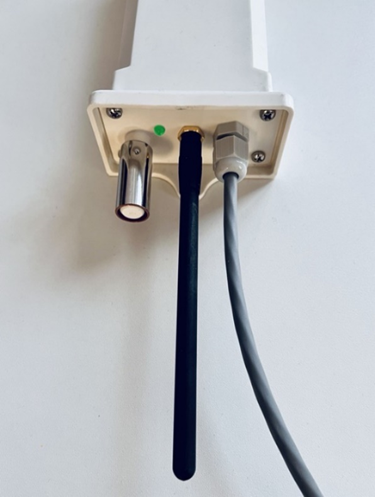

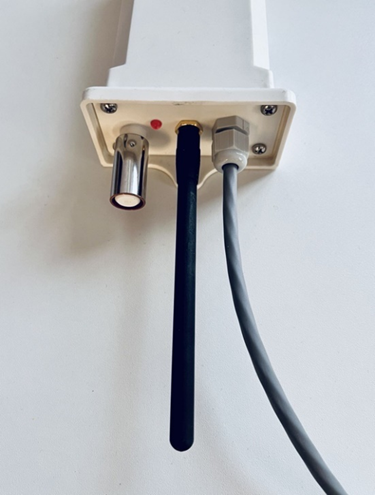

2. Jeśli w miejscu podłączenia szarego kabla HUB jest zasilanie i nie świeci się czerwona lub zielona dioda LED (patrz zdjęcie powyżej), otwórz obudowę HUB.

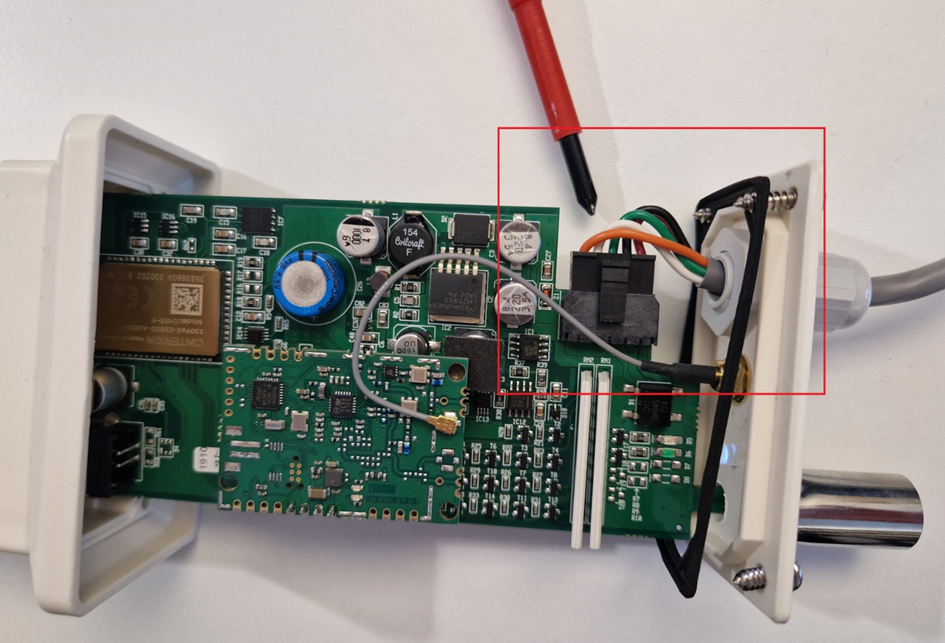

   • Sprawdź, czy złącze na końcu szarego kabla wewnątrz obudowy jest prawidłowo podłączone do płytki drukowanej.
   • Czasami zacisk kabla jest skręcony tak mocno, że odłącza złącze lub niektóre przewody, w wyniku czego HUB nie otrzymuje zasilania.

3. Jeśli wszystko jest w porządku pod względem elektrycznym, a restart nie pomógł, HUB jest uszkodzony i należy go wymienić. W tym momencie skontaktuj się z pomocą techniczną Kiona, a my poprowadzimy Cię dalej.
