Den här guiden ger en detaljerad översikt över pinout för COM + GPIO-kontakten på Fitlet3. Guiden fokuserar bland annat på korrekt anslutning av RS485-gränssnittet, så att du enkelt och säkert kan integrera systemet i din installation.
Översikt
Fitlet3 är utrustad med en COM + GPIO-kontakt som erbjuder flexibla kommunikationsmöjligheter. Kontakten kan användas för en rad funktioner, inklusive RS232, RS485 och allmänna I/O-operationer. I den här guiden hittar du en översikt över de olika pinnarna samt specifika anslutningsinstruktioner för RS485.

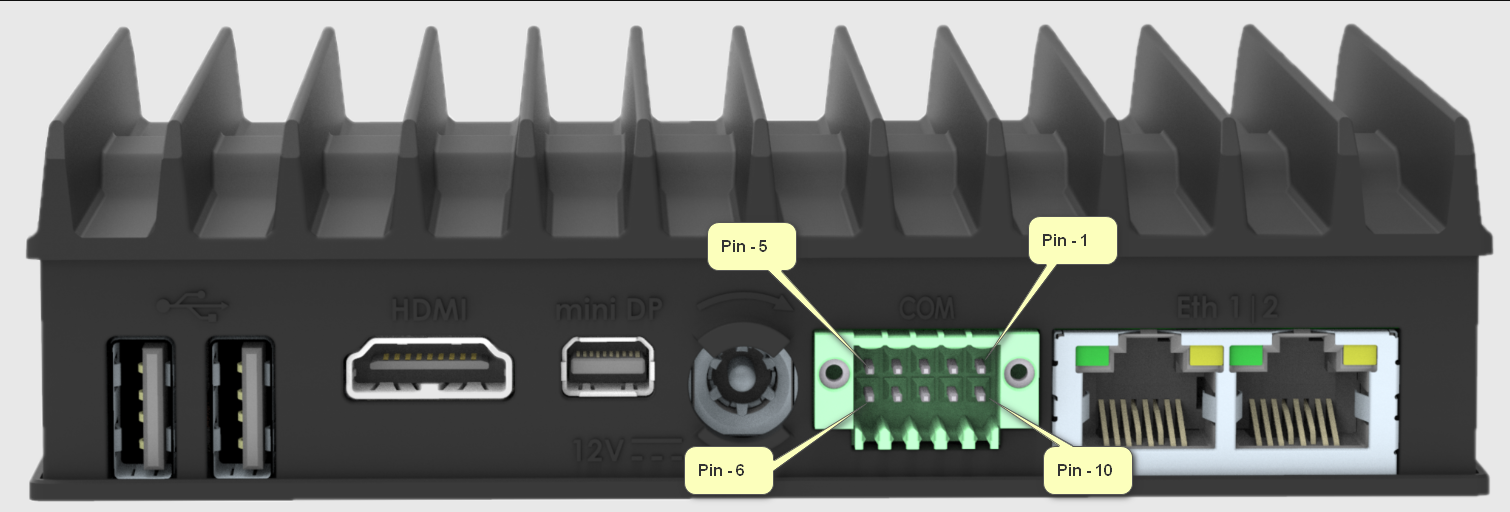

Pinout-översikt
| Pin | Signal | Beskrivning |
|---|---|---|
| 1 | GND | Jordanslutning |
| 2 | VCC | Strömförsörjning (t.ex. 5V) |
| 3 | RS232_RX | RS232-mottagningssignal |
| 4 | RS232_TX | RS232-sändningssignal |
| 5 | GPIO_1 | Allmän I/O |
| 6 | RS485_TX– | RS485 differentiell sändningssignal negativ. Viktigt: Vid RS485-anslutning ska denna pin användas för TX–. |
| 7 | GPIO_2 | Allmän I/O |
| 8 | RS485_RX+ | RS485 differentiell mottagningssignal positiv |
| 9 | RS485_TX+ | RS485 differentiell sändningssignal positiv. Viktigt: Vid RS485-anslutning ska denna pin användas för TX+. |
| 10 | RS485_RX– | RS485 differentiell mottagningssignal negativ |
Viktig information:
För att uppnå korrekt RS485-kommunikation måste du se till att signalerna ansluts korrekt:
- TX–: Anslut till pin 6
- TX+: Anslut till pin 9
Denna anslutning säkerställer stabil differentiell signalering.
BIOS-konfiguration
För att byta från RS232 till RS485 i BIOS:
- Starta datorn och gå in i BIOS-inställningarna.
- Navigera till Chipset > PCH-IO Configuration > COM Port Configuration.
- Ändra Interface Type till RS-485 Half Duplex.
Anslutningsinstruktioner för RS485
Följ dessa steg för att konfigurera RS485-gränssnittet:
- Identifiera de relevanta RS485-signalerna på COM + GPIO-kontakten.
- Anslut RS485_TX– till pin 6.
- Anslut RS485_TX+ till pin 9.
- Se till att jord (GND) och strömförsörjning (VCC) är korrekt anslutna.
- Kontrollera alla anslutningar innan du slår på systemet för att undvika signalförlust och störningar.
- Testa RS485-kommunikationen med en kompatibel RS485-transceiver.
Tips:
Det rekommenderas att dubbelkontrollera alla anslutningar mot den officiella dokumentationen från Fit-Pc för att säkerställa korrekt konfiguration av alla signaler.
Avslutning
Den här guiden har gett en översikt över Fitlet3 COM + GPIO-kontaktens pinout, med särskild tonvikt på anslutning av RS485-signaler. För mer detaljerad information, se den officiella dokumentationen på Fit-Pc Wiki.
