OBS!
Vid körning av nod/portal bör portalen ha minst samma version av Web Port som noden, detta för att undvika systemets synkroniseringsfunktionalitet som portalen inte har stöd för.
OBS!
Synkronisering av data mellan nod och portal är beroende av synkronisering av systemtider. Kontrollera att Windows i både noden och portalen är inställda på automatisk synkronisering och att de är i kontakt med tidsservrarna.
En varning visas i nodinställningarna om tiderna skiljer sig mer än 30 sekunder.
Lägg till en nod
Logga in på den installation som ska vara nod och gå till Systeminställningar/Kommunikation/Nodkonfiguration. Klicka på Anslut portal i verktygsfältets meny. Ange vad noden ska heta i Portalen och URL-adressen till Portalen och klicka sedan på SAVE.
Logga sedan in på den installation som ska fungera som portal. Gå till Systeminställningar/Kommunikation/Nodkonfiguration, markera den nod i listan som nyligen anslutits och verifiera/komplettera inställningarna enligt nedan.
| Inställning: | Beskrivning: |
| Visningsnamn (Mina sidor) | Namn som ska visas under Mina sidor |
| Beskrivning | Fritextkommentar om noden |
| Aktiv enhet | Aktiverar noden i portalen och påbörjar synkronisering |
| Larm aktiverade | Indikerar om larmhantering är aktiv för noden |
| Blockera larmsändare | Blockerar larmöverföringar som är anslutna till noden |
| Minnesläge | Aktiverar minnesläge och förhindrar läsning/skrivning till noden |
| Felsökningsläge | Loggar händelser till felsökningsloggen |
| Tagg prefix | Prefix som läggs till före taggnamnet från noden. Kan endast ändras fram till första gången noden aktiveras |
| Läs-cache | Anger cachetid som begränsar hur ofta läsoperationer utförs från noden |
| Status tagg | Anger den tagg till vilken IO-enhetens status skrivs. (Se Statustagg under IO-enheter) |
| Grundläggande katalog | Anger vilken katalog som nodens egen katalogstruktur struktur ska läggas till i |
| Visa nodens ikon | Anger om nodens sidor/kataloger ska läggas till sin egen katalog med nodikonen |
| Synkronisera trend från | Anger hur långt tillbaka i tiden historisk trend ska synkroniseras från |
| Intervall för synkronisering av trend | Tidsintervall mellan trendsynkronisering |
| Aktuell synkronisering av trend | <- Aktuell position bakåt i tiden för trendsynkronisering |
| Nuvarande trend synkronisering | ->Aktuell position i framtiden för trendsynkronisering |
| Synkronisera larm från | Anger hur långt tillbaka i tiden larmhistoriken ska synkroniseras från |
| Larm synkroniseringsintervall | Tidsintervall mellan synkronisering av larm |
| Aktuell synkronisering av larm | <-aktuell position bakåt i tiden för larmsynkronisering |
| Nuvarande synkronisering av larm | ->Aktuell position i framtiden för larmsynkronisering |
Data synkroniseras till portalen när ändringar görs i noden. (Systembilder, tagglistor, scheman samt larm- och trendhistorik).
Kataloger som synkroniseras (och anpassas för att hantera nod/portallösningar är):
- I tillgångar: libs, uppladdning
- I system: sidor, bakgrunder, dokument
Information:
Trend- och larmsynkronisering sker 1 timme framåt i tiden och 1 timme bakåt i tiden, baserat på aktuell position, vid varje synkroniseringstillfälle.
Information:
Portalen låser anslutningen för noden till det licens-id som tidigare har synkroniserats från noden eller konfigurerats under Web Port licens-id. Om licens-id:t på noden ändras kan det antingen ändras eller rensas i portalen. I det senare fallet kommer det automatiskt att fyllas i med licensid för den första noden med samma GUID som ansluter till den.
Information:
Trend- och larmsynkronisering görs 1 timme framåt och 1 timme bakåt, baserat på aktuell position, vid varje synkroniseringstillfälle (enligt inställningen för Trend-synkroniseringsintervall). Framåt körs synkroniseringen tills den når aktuellt datum/tid, bakåt tills den når det datum/tid som ställts in i Synkronisera trend från.
Om någon omsynkronisering behövs kan detta utföras genom att manuellt ställa in Aktuell trendsynkronisering, vilket gör att cykeln stegas igenom enligt ovan.
Observera att synkroniseringsintervallet kan påverka systemets prestanda.
Redigera nod
Från nodens sida är det möjligt att ändra vissa inställningar för portalen genom att klicka på namnet på anslutningen under nodinställningar.
Följande inställningar är tillgängliga på noden:
| Inställning: | Beskrivning: |
| Beskrivning | Beskrivning av anslutningen, t.ex. adress. Visas i listan |
| Notering | Möjlighet att skriva en längre beskrivning/anteckning |
| Aktiv enhet | Aktiverar noden i portalen och påbörjar synkronisering |
| Felsökningsläge | Loggar händelser till felsökningsloggen |
| Portaladress (URL) | Adressen till portalen. Konfigurerades när anslutningen upprättades |
| Tillåt fjärradministration | Har för närvarande ingen funktion, men är förberedd för kommande fjärr administration av en nod från en portal |
Ta bort en nod
En nod tas bort genom att först klicka på noden, gå in i SYSTEMINSTÄLLNINGAR/KOMMUNIKATION/NODINSTÄLLNINGAR och markera Portalanslutningen och klicka på ta bort. Logga sedan in i portalen och ta bort anslutningen till noden.
Trend-synkronisering
Det finns ofta missförstånd kring hur trend-synkronisering fungerar, och här klargör vi detta.
Om du saknar trenddata på portalen som finns på noden kan du uppdatera synkroniseringen för att hämta den uteblivna datan. För att fastställa vilka ändringar som behövs i trend-synken måste vi först förstå syftet med varje enskilt fält.

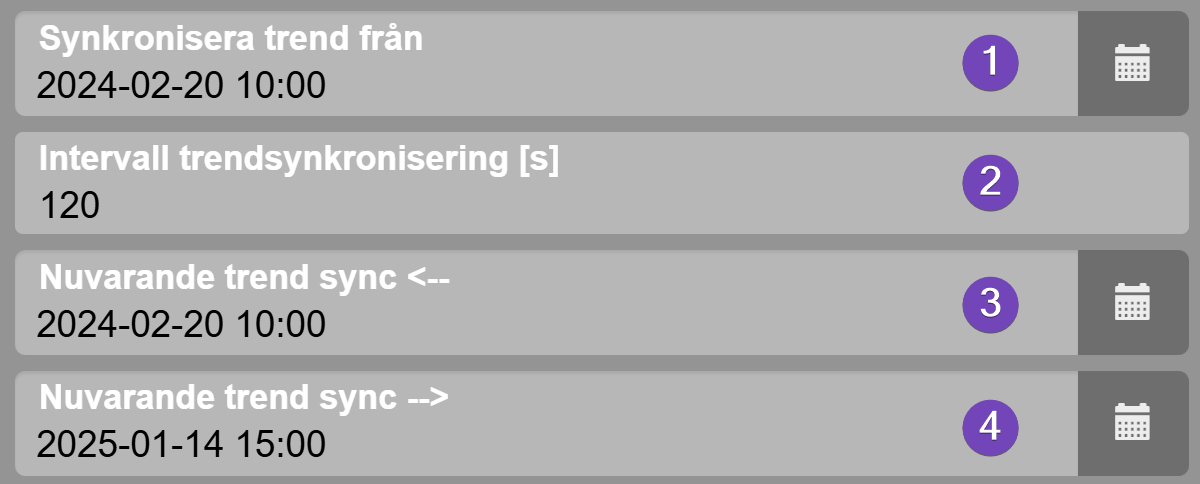

- Synkronisera trend från Fungerar som ett filter. Om det finns 10 års data, kanske du inte vill synkronisera allt. Därför kan du ange ett specifikt startdatum för den trenddata du vill synkronisera. Som standard är datum/tid för Synkronisera trend från när noden anslöts till portalen.
- Intervall trendsynkronisering [s] Definierar tiden mellan varje synkronisering i sekunder. Efter varje synk hämtas data motsvarande en timme.
- Nuvarande trend sync <-- Visar det nuvarande datumet och tiden som synkas bakåt till datumet angivet i Synkronisera trend från.
- Nuvarande trend sync --> Visar det nuvarande datumet och tiden som synkas framåt mot aktuell tid.
Info
Om Nuvarande trend sync inte stämmer överens med Synkronisera trend från eller det aktuella datumet, kommer den att synkroniseras varje intervall efter det angivna i Intervall trendsynkronisering. Efter varje synkroniseringsintervall hämtas en timmes data från noden till portalen. Datum och tid i Nuvarande trend sync uppdateras för att visa nuvarande synkroniseringsframsteg tills datumen är uppfyllda i Synkronisera trend från eller det aktuella datumet, beroende på vad som synkroniseras.
Hämta saknad trenddata
Se först till att Synkronisera trend från har rätt startdatum för den trenddata du vill ha på portal; om inte, ändra det till önskat startdatum. Granska sedan de två datumen i Nuvarande trend sync. Mellan dessa datum visas de synkroniserade trenddata. Datumen kan verka korrekta, men viss data saknas. Innan vi ändrar några Nuvarande trend sync-datum måste vi veta vilka data som redan har synkroniserats till portalen.
Det finns olika scenarier vi kan stöta på när vi granskar en trendtagg:
- Om vi har trenddata mellan 2025-01-10 10:00 till nuvarande datum 2025-01-14 15:00. I detta fall vill vi ändra Nuvarande trend sync <-- till den tidigaste trenddata vi har på portalen: 2025-01-10 10:00. Efter att ha sparat, kommer datum och tid att uppdateras i Nuvarande trend sync <-- varje 120:e sekund, efter att ha synkroniserats med en timmes data, och arbeta mot 2024-02-20 10:00.
- Om vi har data från 2024-02-20 10:00 till 2024-08-10 12:00. Vi vill uppdatera datum i Nuvarande trend sync --> till 2024-08-10 12:00. Efter att ha sparat fortsätter synkroniseringen frammåt från det datumet, en timme åt gången, var 120:e sekund tills aktuell tid möts.
- Om vi inte har någon data alls så ska vi ange datumet i mitten av den tidsram för trenddata vi vill ha. I detta fall skriver vi 2024-08-02 12:00 i båda fälten för Nuvarande trend sync. Då synkroniseras de samtidigt mot sina slutdatum, där en går bakåt i tiden och den andra framåt, för att hämta all data.
OBS!
Kom ihåg att det tar tid att synkronisera mycket data. För att synkronisera ett års data med standardinställningarna för intervall trendsynkronisering tar det ungefär 12 dagar.
Info
För att en trendtagg ska fungera på portalen måste dess suffix finnas i portalens lib.conf under sektionen "trends": Detta är särskilt viktigt om du använder egna suffix utöver de vanliga standardsuffixen för trend.
