Installationsguide: Gateway

Kionas gateway er en opsamlingsenhed for wM-Bus-sensorer. Denne artikel indeholder oplysninger om, hvordan du installerer og registrerer den.

Forudsætninger

• Være kvalificeret til at udføre elektriske installationer.
• Have en personlig Kiona-konto fra bygningsejeren eller fra Kionas tekniske support.
• Medbringe og bruge måleudstyr til kontrolmåling af modstand, spænding og polaritet.

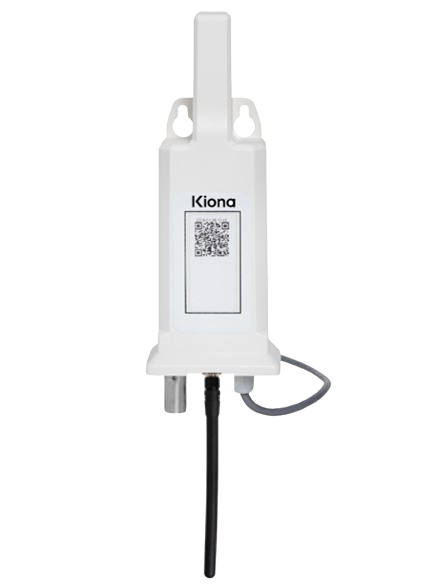

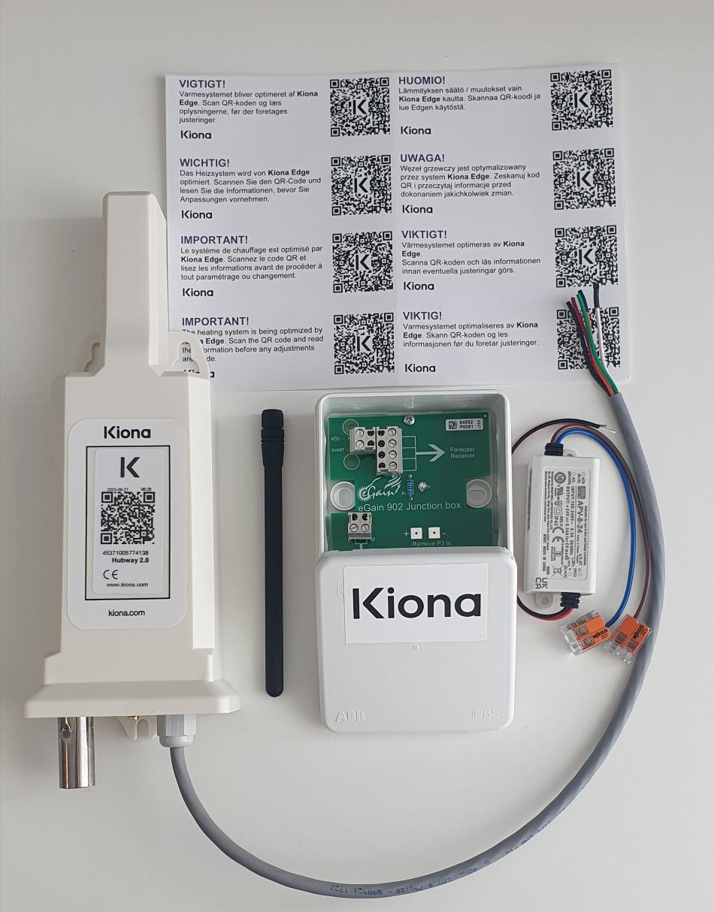

Indhold

• HUB
• Lille sort antenne
• 24VDC-transformer
• Kiona samledåse
• Kiona info-klistermærker med QR-kode

Forberedelse

Nogle ting, du skal tænke på, før du går i gang:

• Placer af enhed i henhold til oplysninger fra Kionas projektleder.
• Konstant strømforsyning er påkrævet.
• Undgå montering på metaloverflader, da det kan forstyrre signalet.
• Kabinettet er vejrbeskyttet, så du kan placere det udendørs.
• Tilstræb at montere den, hvor risikoen for sabotage er minimal.
• Hvis den monteres indendørs, er det OK at montere den med bunden i vejret .

Installation

• Når den rigtige placering er fundet, skal følgende punkter følges:
  • Monter gatewayen.
  • Bekræft +24VDC-polaritet/spænding, før du sætter strøm til gatewayen.
  • Når gatewayen er tændt, blinker et rødt lys i bunden, og når lyset blinker grønt, er det OK at starte registreringsprocessen.
• Tag både nærbilleder og billeder på afstand af den installerede gateway:
  • Nærbilleder til kvalitetssikring af monteringen.
  • Billeder på afstand for nem identifikation i tilfælde af fremtidig fejlfinding.

BEMÆRK!

Før en ny enhed tilsluttes strømforsyningen, SKAL spænding og polaritet måles til +24VDC, hvilket kontrolleres på de klemmer, hvor enhedens røde + sorte kabel skal tilsluttes.

Ellers risikerer Hub/GW at bryde sammen, og vi bliver nødt til at fakturere for en ny enhed.

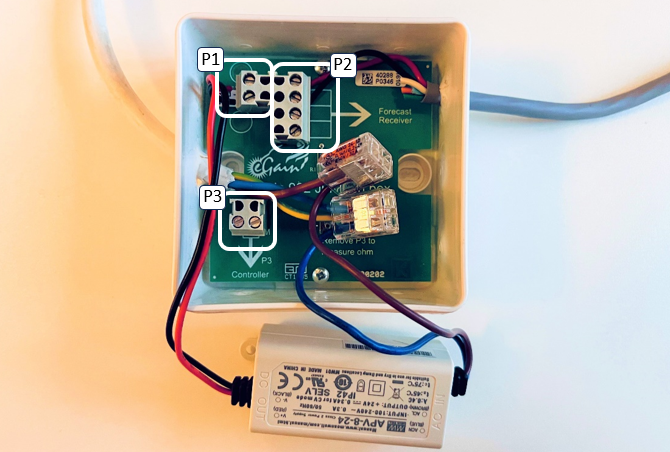

Hvis Kionas samledåse anvendes, foretages kontrolmålingen på P2-terminalblokken (se nedenfor).

Registrering

Info

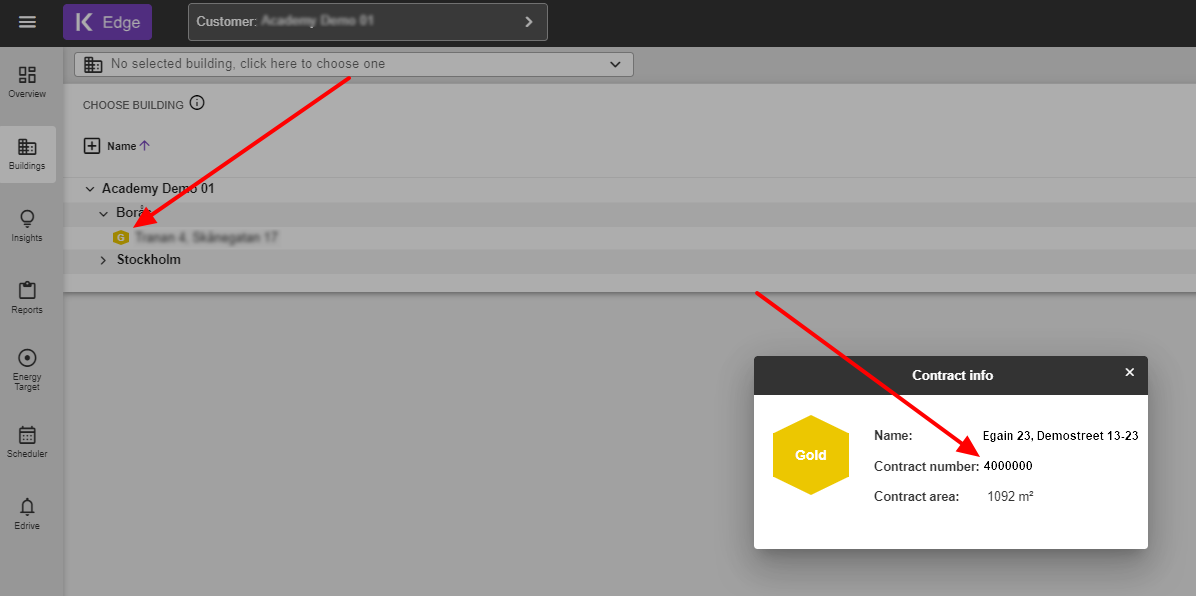

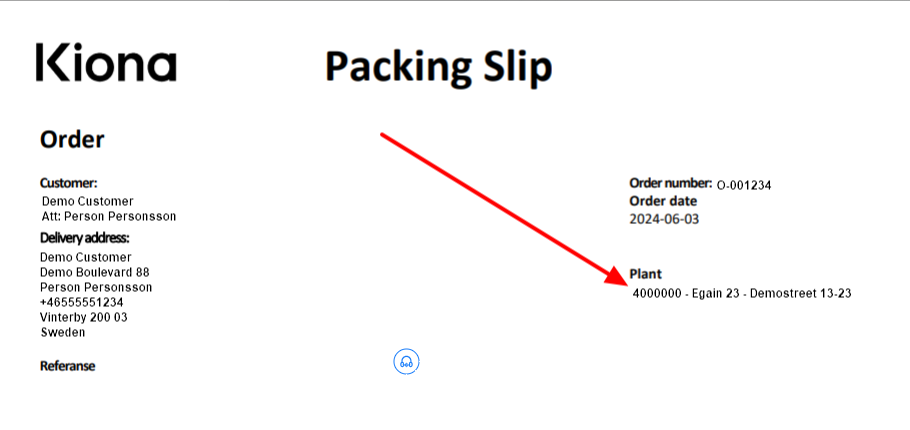

Du skal bruge kontraktnummeret for at fuldføre registreringen. Kontraktnummeret kan findes på pakkesedlen eller i Edge.

• Scan QR-koden på enheden.
• Brug din Kiona-konto til at logge ind. Hvis du ikke har en brugerkonto, skal du kontakte bygningsejeren eller Kionas tekniske support.
• Vælg Gateway (2.0).
• Indtast kontraktnummeret(se info ovenfor) på den bygning, du installerer i.
• Sørg for, at bygningens adresse er korrekt, og klik derefter på næste.
• For registrering af:
  • Gateway monteret indendørs, følg instruktionerne fra Indendørs registrering
  • Gateway monteret udendørs, følg instruktionerne fra Udendørs registrering

Indendørs registrering

1. Vælg din indendørs placering.
2. Vælg placeringen i rullemenuerne for Adresse, Trappeopgang og Etage.
3. Upload de billeder, du tog tidligere.
4. Rul ned, og klik på afkrydsningsfeltet accept for found sensors, klik på next.
5. Læs resuméet igennem, og hvis alt er korrekt, skal du klikke på accept og derefter på next.
6. Registreringen er fuldført! Ring til Kionas installationssupport ([phone]) for at få det bekræftet.

Udendørs registrering

1. Vælg udendørs placering.
2. Vælg den antennetype, der er tilsluttet gatewayen.
3. Vælg placering ved hjælp af GPS, eller indtast adressen.
   1. Klik på kortet, hvor gatewayen er placeret, for at placere en markør.
   2. Du kan også tilføje ekstra oplysninger om placeringen i et tekstfelt.
4. Upload de billeder, du tog tidligere.
5. Rul ned, og klik på afkrydsningsfeltet Acceptér for fundne sensorer, og klik på Næste.
6. Læs resuméet igennem, og hvis alt er korrekt, skal du klikke på accept og derefter på next.
7. Registreringen er fuldført! Ring til Kionas installationssupport ([phone]) for at få det bekræftet.
