Installationsguide: HUB

Kionas HUB er en kombination af udetemperaturføler og opsamlingsenhed til
wM-Bus-sensorer. Denne artikel indeholder oplysninger om, hvordan man installerer og registrerer HUB'er.

Forudsætninger

• Være kvalificeret til at udføre elektriske installationer.
• Have en personlig Kiona-konto fra bygningsejeren eller fra Kionas tekniske support.
• Medbringe og bruge måleudstyr til kontrolmåling af modstand, spænding og polaritet. (Måleudstyret skal have et stort måleområde, da nogle signaltyper sender meget høje modstande).

Indhold

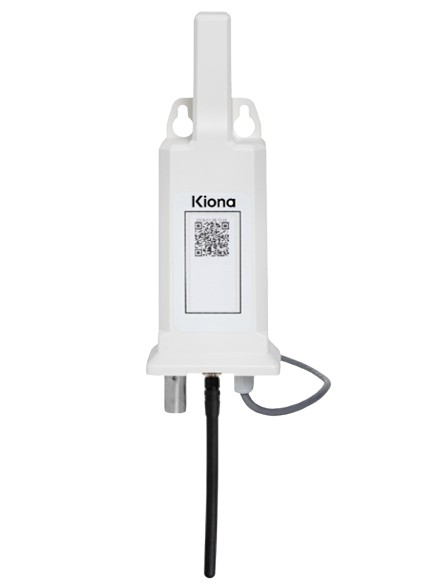

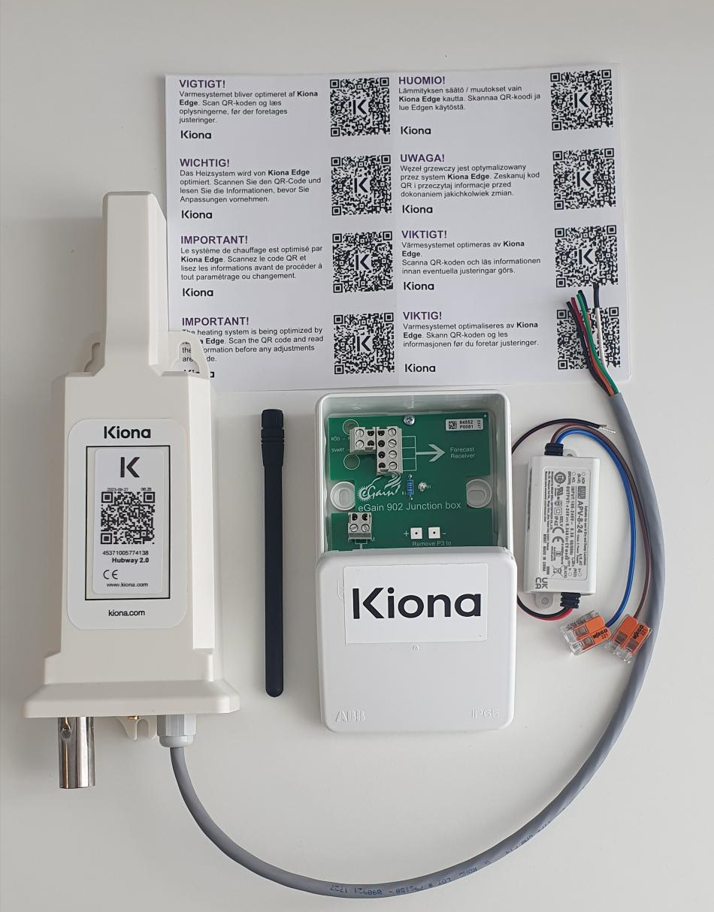

• HUB
• Lille sort antenne
• 24VDC transformer
• Kiona-forbindelsesboks
• Kiona info-klistermærker med QR-kode

Forberedelse

Der er nogle ting, du skal tænke på, før du går i gang:

• Find ud af, hvilken type signal den eksisterende udendørssensor bruger
  Udendørssensorer er normalt placeret på bygningens nordfacade. Signaltypen kan være synlig på den eksisterende udendørssensor, hvis ikke, skal du bruge et multimeter til at måle modstanden eller spændingen og sammenligne med modstands-/spændingstabellerne nederst i denne artikel. (indsæt link til modstandstabellen her).
• Find varmecentral og controller
  Varmecentralen er normalt placeret i et kælderrum eller lignende. Regulatoren vil være placeret i varmecentralen og vil højst sandsynligt have et display, hvor du kan se temperaturer.
• Monter på den nordlige facade
  Det er vigtigt at montere HUB'en et sted, hvor den ikke udsættes for direkte sollys, da solen kan påvirke nøjagtigheden af de indbyggede temperatursensorer. FJERN IKKE den eksisterende udendørssensor fra facaden. I tilfælde af problemer, eller hvis installationen ikke kan afsluttes på én dag, kan den gamle sensor bevares, så det er nemt at vende tilbage, hvis det bliver nødvendigt.
• Må IKKE monteres på en facade af metalplader
  HUB'en bør ikke monteres på en metalpladefacade, da det kan reducere dens evne til at kommunikere via GSM/GPRS og også reducere dens evne til at indsamle sensordata fra Kionas trådløse sensorer, der er installeret i bygningen. Hvis det er uundgåeligt, skal du sørge for, at der er en afstand på mindst 5 cm mellem HUB'en og facaden.
• Ledningsføring
  Vi anbefaler at bruge 4x1 mm² kabler. Minimum ledningsareal er 0,6 mm².
  Afskærmede kabler er ikke obligatoriske.
  Kablet går fra HUB'en direkte til samledåsen, som skal placeres indendørs i nærheden af controlleren. Fra samledåsen går 2 ledninger direkte til controlleren, hvor den aktuelle udendørssensor er tilsluttet.
• Bemærk controllerens indstillinger
  Gør dette, før du redigerer nogen indstillinger, så vi har de originale indstillinger dokumenteret.
• Standardsignaltypen er Ni1000 (LG)
  Før HUB'en er registreret, er standardsignaltypen altid Ni1000(LG). Hvis controlleren bruger en anden signaltype, vil du få mærkelige udetemperaturer eller ingen udetemperatur, før registreringen er afsluttet med den korrekte signaltype.

Installation

• Monter HUB'en på nordfacaden ved siden af den eksisterende udetemperaturføler. Hvis bygningen ikke har en nordfacade, skal den monteres mod nordvest for at undgå morgensol.

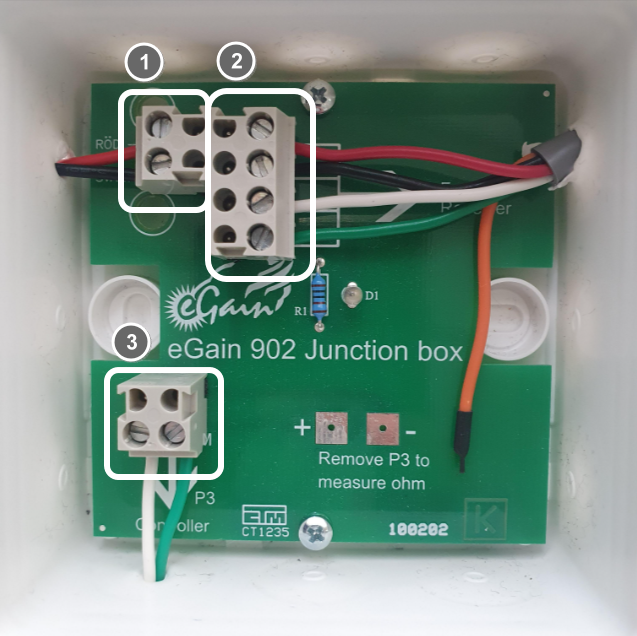

• Kiona-forbindelsesboksen, der følger med HUB'en, skal placeres i understationen og IKKE udenfor på facaden. Det giver mulighed for lettere fejlfinding, hvis det bliver nødvendigt.
• Tilslutning af HUB'en:

1. 1. 1. Strømforsyning: Den transformer, der følger med enheden, skal tilsluttes 230VAC, som den konverterer til 24VDC. Hvis transformeren ikke bruges, er det vigtigt at sikre, at 24 VDC tilsluttes direkte til terminalen. BEMÆRK: Strømforsyningen skal altid være tilsluttet og må ikke forbindes med andre systemer som f.eks. belysning eller cirkulationspumper.
      2. Kabler fra HUB' en: Fire ud af de fem kabler fra HUB'en vil blive brugt i en standardinstallation. Afhængigt af den signaltype, der skal bruges til controlleren, skal du bruge enten det hvide eller det orange kabel. Billedet nedenfor viser ledninger til en controller med passiv signaltype.
         Orange = aktivt signal (0-10V)
         Hvid = passivt signal (modstand, ohm)
      3. Signalkabler: Signalkablet går fra terminalen og ind i controllerens indgang til udetemperaturføleren. Det er vigtigt, at signalkablet fra samledåsen tilsluttes med den korrekte polaritet i controlleren, hvid/orange B(+) og grøn M(-).

• Bekræft +24VDC polaritet/spænding, før du sætter strøm til HUB'en.
• Når HUB'en er tændt, blinker et rødt lys i bunden, og når lyset blinker grønt, er det OK at starte registreringsprocessen.
• Tag både nærbilleder og billeder på afstand af den installerede HUB:
  • Nærbilleder til kvalitetssikring af monteringen.
  • Billeder på afstand for nem identifikation i tilfælde af fremtidig fejlfinding.

Registrering

Info

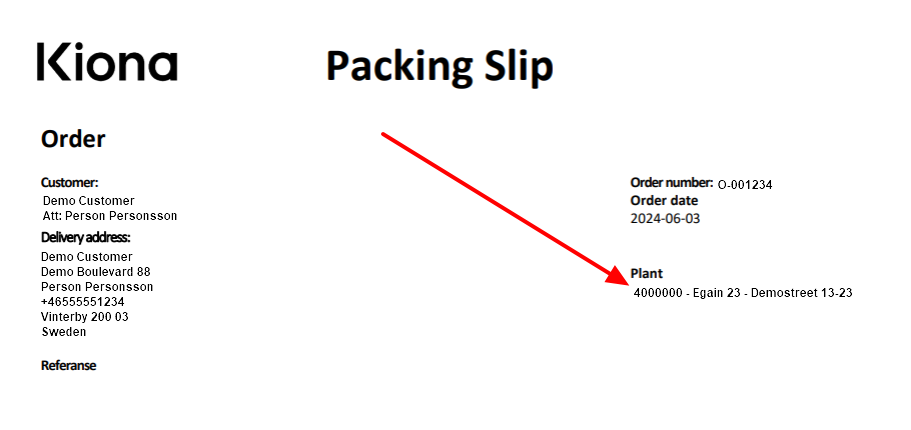

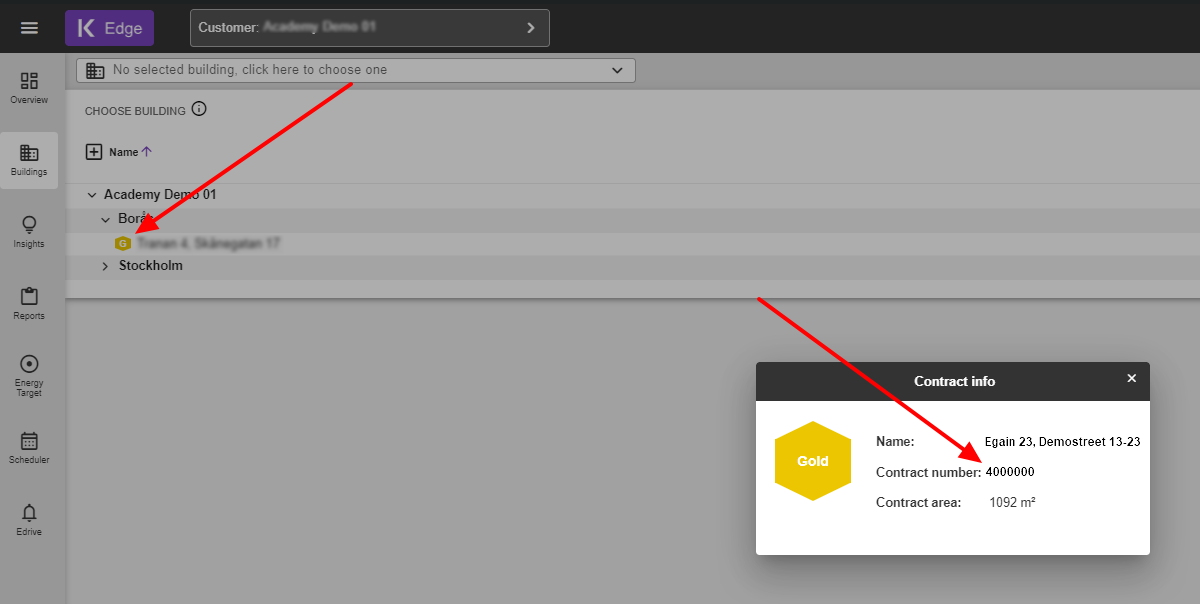

Du skal bruge kontraktnummeret for at fuldføre registreringen. Kontraktnummeret kan findes på pakkesedlen eller i Edge.

1. Log ind med dine legitimationsoplysninger, hvis du ikke har nogen - Kontakt din kontaktperson hos ejendomsselskabet.
2. Vælg Hub (2.0)
3. Indtast kontraktnummeret(findes på pakkesedlen) på den ejendom, du installerer på.
4. Sørg for, at bygningens adresse er korrekt, og klik derefter på næste.
5. Vælg placeringen ved hjælp af GPS, eller indtast adressen.
   1. Klik på kortet, hvor hubben er placeret, for at placere en markør.
   2. Du kan også tilføje detaljerede oplysninger om placeringen i et tekstfelt.
6. Vælg den antenne, der er tilsluttet hubben.

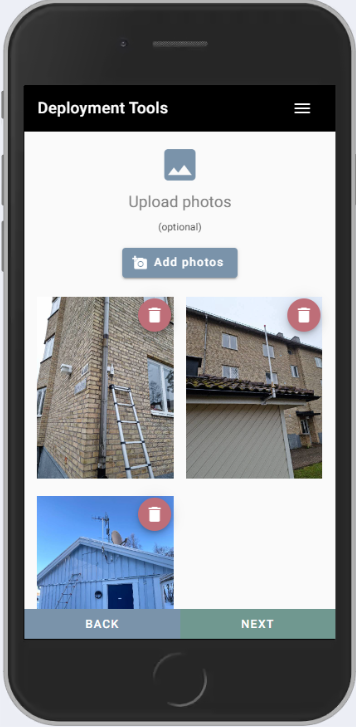

7. Upload de fotos, du tog tidligere.

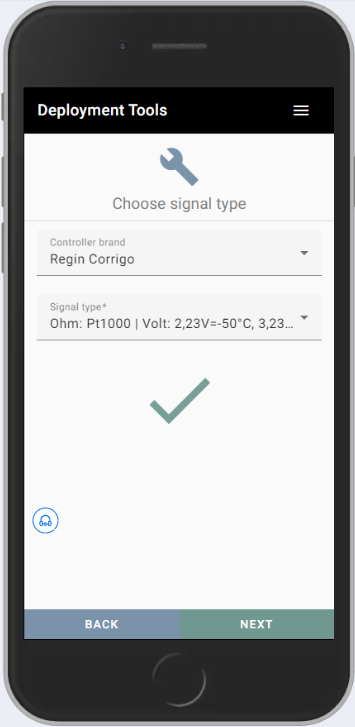

8. Hvis du vælger et controller-mærke, får du foreslået en signaltype.

9. Der vises nu en oversigt, tjek, at alle oplysninger er korrekte, og klik på "I Accept", og klik derefter på Next.
10. Sørg for, at den værdi af Teq, der vises i værktøjet, svarer til udetemperaturen i controlleren.
11. Temperaturtesten sikrer, at controlleren modtager den korrekte temperatur, som HUB'en simulerer. Vælg mellem 1 min eller 2 min.
    • Tryk på -10 for at starte signaltesten. HUB'en vil nu simulere -10 grader i 60 sekunder eller 120 sekunder, afhængigt af hvilken varighed du vælger. Sørg for, at du får denne værdi i varmestyringen. Når testen er færdig, vil temperaturen blive genoprettet til normal.
    • Tryk på +10 for at starte signaltesten. Hub'en vil nu simulere +10 grader i 60 sekunder eller 120 sekunder, afhængigt af hvilken varighed du vælger. Sørg for, at du får denne værdi i varmestyringen. Når testen er færdig, vil temperaturen blive genoprettet til normal.
12. Hvis testresultaterne er ok (maksimal forskel på 1,5 ºC), skal du klikke på boksen "Jeg accepterer" og derefter på Næste. Hvis testen ikke er ok, skal du kontrollere, at kablerne er tilsluttet korrekt, og prøve igen.
13. Sensortest skal sikre, at HUB'en modtager data fra wM-Bus-enheder, f.eks. pipe.packages, der er installeret og registreret i varmecentralen. Denne test er valgfri, så hvis der ikke er registreret nogen wM-Bus-enheder på kontrakten, kan du blot klikke på Næste.
14. Registreringen er fuldført! Ring til Kionas installationssupport (0300-713 00) for verifikation og kontrol af indstillinger.
15. Placer klistermærket (Vigtigt! Dette varmesystem er optimeret af Kiona") på eller i nærheden af varmestyringen.

BEMÆRK!

Det er meget vigtigt, at udetemperaturen er korrekt, før du forlader understationen.Hvis du er i tvivl, bør du ringe til Kionas installationssupport. Hvis du har problemer med at få den korrekte temperatur i varmestyringen, kan du læse denne artikel for at få tips til, hvordan du fejlfinder HUB'en: Fejlfinding: HUB
