Tillykke med dit nye IWMAC-anlæg!

Hurtigguide:

• 🖥️ Trin 1: Tilslut IWMAC Server
• 🌐 Trin 2: CallHome, netværk og IP-adresser
• 📡 Trin 3: Adressering, regulatorer og Moxa Nport
• 📋 Trin 4: Underlag, dokumentation og opstart

Trin 1: Fremgangsmåde for opsætning af din IWMAC server

Ved at følge trinene nedenfor gør du opsætningen af din IWMAC Server endnu nemmere. Et godt tip er at tage et ekstra kig på illustrationerne.

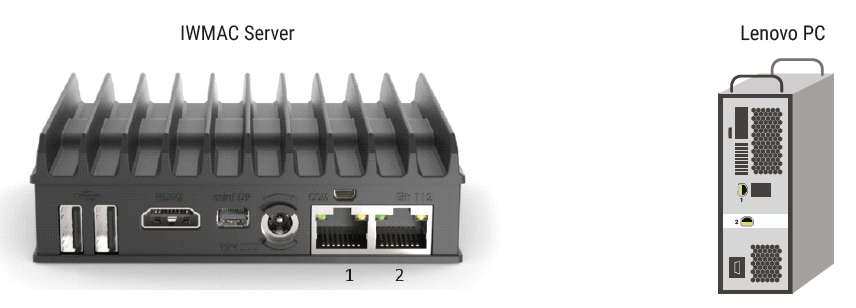

• Du starter med at tilslutte IWMAC Server, UPS, PC-skærm og andet udstyr, der følger med.
• Internet skal tilsluttes port 1.
• Det sidste trin er at tilslutte det tekniske netværk til port 2. Denne IP-adresse er sat som standard: 192.168.10.10, og må ikke ændres, medmindre anlægget er en del af et større teknisk netværk.

Trin 2: CallHome, netværk og IP-adresser

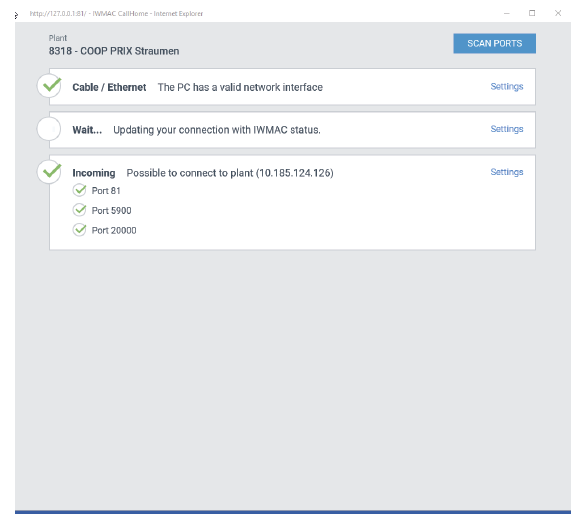

• Åbn CallHome. Hvis portene ikke er åbnet, skal du kontakte IT-ansvarlig for anlægget.
• Når alle porte lyser grønt, ring til os på IWMAC på [phone] – Tast 1, derefter tast 4. Du vil da nå vores supportcenter, som hjælper dig videre.
• Opgiv IP-adressen, der vises i CallHome, og få tilslutningen bekræftet af support.

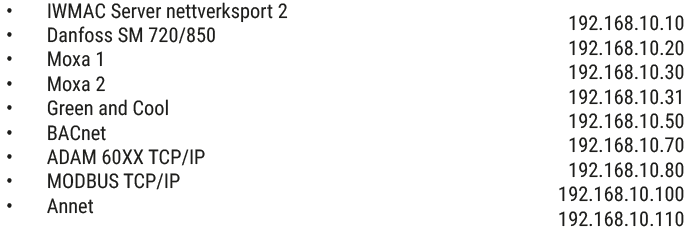

Her er en liste over forskellige IP-adresser til teknisk netværk:

Trin 3: Adressering, regulatorer og opsætning af Moxa Nport

• Adresser regulatorerne, så det stemmer overens med underlaget.
• Tilslut udstyr fra forskellige leverandører separat med korrekte adresser/IP.

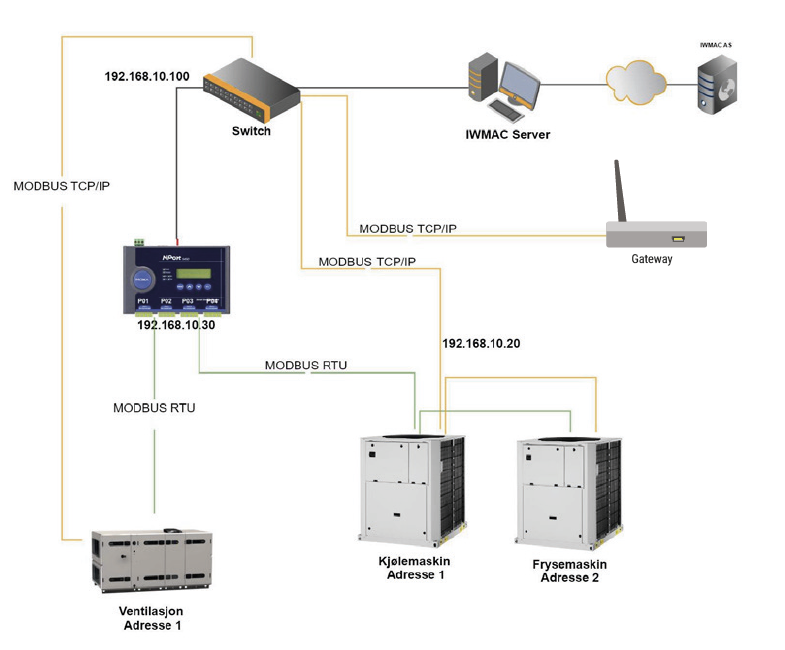

• Tilslutning af Moxa Nport ved brug af MODBUS RTU-kommunikation:
  • Åbn Nport Administrator på serveren.
  • Tryk «Search» → dobbeltklik på den korrekte NPort.
  • Gå til fanen «Network» og angiv korrekt IP-adresse (192.168.10.30).
  • Informer om hvilket udstyr der er tilsluttet de forskellige indgange.

Send disse oplysninger til [e-mail]

• Trådløse sensorer tilsluttes den switch, der sidder bag IWMAC Serveren. Ved fritliggende trådløse anlæg tilsluttes direkte til butiksnetværket.

Trin 4: Underlag, dokumentation og opstart

For at gennemføre leverancen bedst muligt ønsker vi at modtage dokumentation i god tid. Det er vigtigt at:

• Datoen for tilslutning af IWMAC Server og aktivering af alarmer sendes til os senest 14 dage før opstart.
• IWMAC-aftalen og brugerlisten skal være udfyldt og underskrevet, inden der oprettes adgang til anlægget og alarmerne åbnes.

Aftalen sendes direkte til den bruger, der er angivet ved bestillingen.

IWMAC kræver følgende dokumentation:

• Oversigtsbillede: En så detaljeret skitse som muligt over anlægget med positionsnavne og adresser tegnet ind.
• Maskinbillede: Rørdiagram/P&ID for maskinen. Husk at informere i god tid, hvis der er særlige signaler eller output, I ønsker vist i billedet.
• Energi: Hvilken type energimåler bruges, og hvad betjener den? Adressering og navne på målere skal også angives.
• Ventilation: Systemskitse og parameterliste. Husk at angive adresse og eventuel IP-adresse på aggregatet: 192.168.10.100 (Netmaske 255.255.255.0). Angiv også hvad ventilationen betjener.

Al endelig dokumentation sendes til: [e-mail]

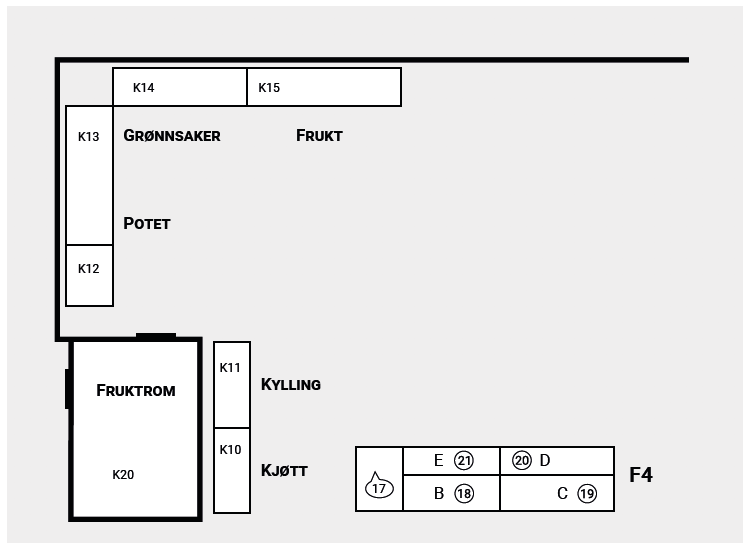

Eksempel på underlag:

Positionsnavne, numre og adresser udfyldt i oversiktsbilledet.

Tillykke, dit nye IWMAC-anlæg er klar!

Kontaktoplysninger IWMAC

Er der andre ting, du undrer dig over eller har brug for hjælp til? Tøv ikke med at kontakte vores supportcenter:

• E-mail: [e-mail]
• Telefon: [phone]
