Tillykke med dit nye IWMAC-anlæg!

Hurtigguide:

• 🖥️ Trin 1: Tilslut IWMAC Server
• 🌐 Trin 2: CallHome, netværk og IP-adresser
• 📡 Trin 3: Adressering, regulatorer og Moxa Nport
• 📋 Trin 4: Underlag, dokumentation og opstart

Trin 1: Fremgangsmåde for opsætning af din IWMAC server

Ved at følge trinene nedenfor gør du opsætningen af din IWMAC Server endnu nemmere. Et godt tip er at tage et ekstra kig på illustrationerne.

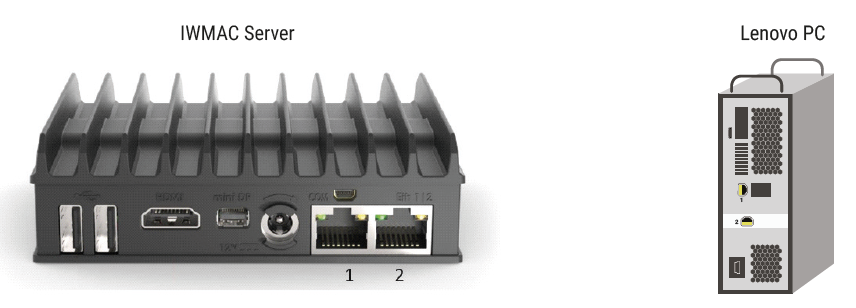

• Du starter med at tilslutte IWMAC Server, UPS, PC-skærm og andet udstyr, der følger med.
• Internet skal tilsluttes port 1.
• Port 2 kan bruges til et eget teknisk netværk, hvis et teknisk netværk ikke er etableret på en anden måde.

Trin 2: CallHome, netværk og IP-adresser

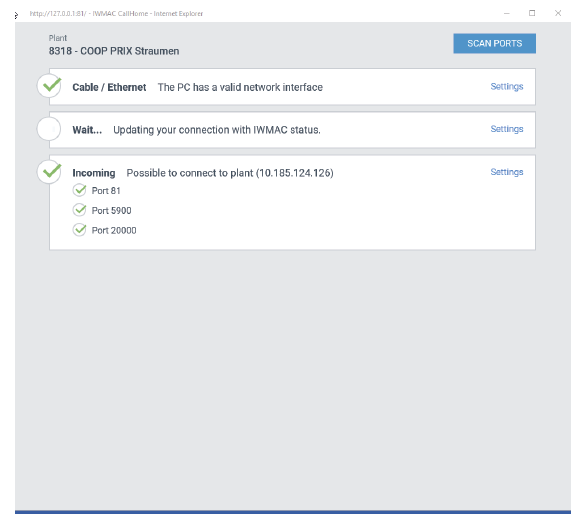

• Åbn CallHome. Hvis portene ikke er åbnet, skal du kontakte IT-ansvarlig for anlægget.
• Når alle porte lyser grønt, ring til os på IWMAC på [phone] – Tast 1, derefter tast 4. Du vil da nå vores supportcenter, som hjælper dig videre.
• Opgiv IP-adressen, der vises i CallHome, og få tilslutningen bekræftet af support.

Trin 3: Adressering, regulatorer og opsætning af Moxa Nport

• Adresser regulatorerne, så de stemmer overens med underlaget.
• Tilslut udstyr fra forskellige leverandører separat med korrekte adresser/IP.

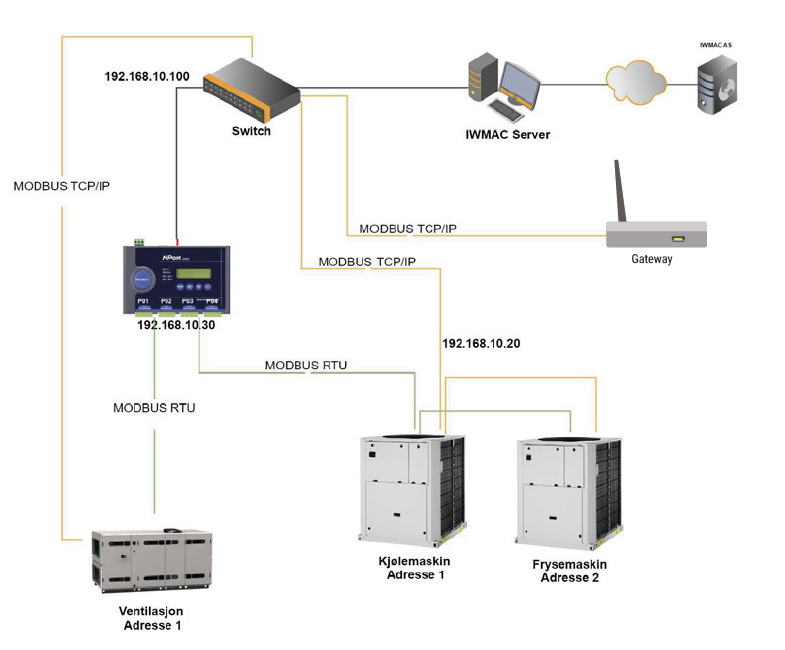

• Tilslutning af Moxa Nport ved brug af MODBUS RTU-kommunikation:
  • Åbn Nport Administrator på serveren.
  • Tryk «Search» → dobbeltklik på den korrekte NPort.
  • Gå til fanen «Network» og angiv IP-adresse i henhold til plan.
  • Informer om hvilket udstyr der er tilsluttet de forskellige indgange.

Send disse oplysninger til projektlederen.

Trin 4: Underlag, dokumentation og opstart

For at gennemføre leverancen bedst muligt ønsker vi at modtage dokumentation i god tid. Husk at:

• Datoen for tilslutning af IWMAC Server fastlægges i henhold til aftale i opstartsmødet mellem IWMACs projektleder/systemingeniør og entreprenørens projektleder.
• IWMAC-aftalen og brugerlisten skal være udfyldt og underskrevet, inden der oprettes adgang til anlægget for slutkunden, og alarmerne åbnes.

Aftalen sendes direkte til den bruger, der er angivet ved bestillingen.

IWMAC kræver følgende dokumentation:

• Systemdiagrammer med systemnumre og komponentnavne for alle systemer.
• Funktionsbeskrivelser med angivelse af reguleringsform for alle systemer.
• Plantegninger til rumkontrol.
• TAG-lister for alt udstyr, der skal integreres.

Send dokumentation til projektlederen.

Se her for eksempler på dokumentation.

Tillykke, dit nye IWMAC-anlæg er klar!

Kontaktoplysninger IWMAC

Er der andre ting, du undrer dig over eller har brug for hjælp til? Tøv ikke med at kontakte vores supportcenter:

• E-mail: [e-mail]
• Telefon: [phone]
