Installation – Wie richte ich den N-Port ein (COM-Mapping)?

So richten Sie ein Moxa NPort-Gerät mit NPort Administrator ein

Kurzanleitung:

1. NPort-Gerät mit PC und Stromversorgung verbinden
2. NPort Administrator-Software installieren
3. Gerät suchen und mit dem Passwort moxa entsperren
4. IP-Adresse unter der Registerkarte Network konfigurieren
5. COM-Mapping einrichten und auf Apply klicken

Diese Anleitung erklärt Schritt für Schritt, wie Sie ein Moxa NPort-Gerät mit der NPort Administrator-Software verbinden und konfigurieren. Das NPort-Gerät fungiert als serielle zu Ethernet-Lösung und ermöglicht die Fernsteuerung serieller Geräte über ein Netzwerk.

Hinweis: Dieser Artikel wurde mithilfe von künstlicher Intelligenz erstellt. Bei Fehlern wenden Sie sich bitte an den Support.

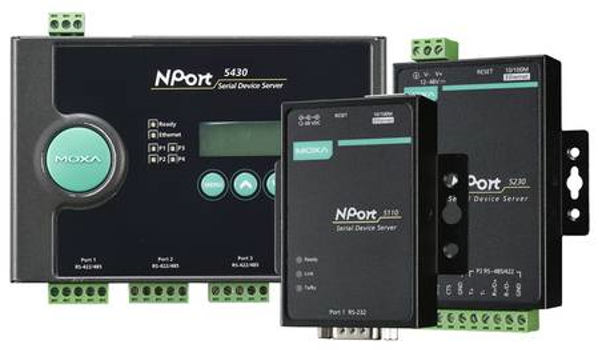

Schritt 1: Hardware anschließen

1. Schließen Sie das Moxa NPort-Gerät über ein Ethernet-Kabel an Ihren Computer an.
2. Stellen Sie sicher, dass das NPort-Gerät an die Stromversorgung angeschlossen ist und die Statusanzeigen darauf hinweisen, dass es eingeschaltet ist.

Schritt 2: NPort Administrator installieren

1. Laden Sie die NPort Administrator-Software von der offiziellen Moxa-Website herunter.
2. Wählen Sie die richtige Version für Ihr Betriebssystem.
3. Folgen Sie dem Installationsleitfaden, um die Software zu installieren.

Software hier herunterladen:

• NPort Administrator für Windows 10
• NPort Administrator für Windows 11
• NPort Administrator für Windows 10/11 (kombiniert)

Schritt 3: NPort Administrator starten

1. Öffnen Sie NPort Administrator, indem Sie auf das Symbol auf dem Desktop klicken oder es im Startmenü suchen.

Schritt 4: NPort-Gerät erkennen

1. Klicken Sie auf Search in NPort Administrator, um nach verbundenen Geräten zu suchen.
2. Die Software findet automatisch alle NPort-Geräte in Ihrem Netzwerk.
3. Warten Sie, bis die Suche abgeschlossen ist, und überprüfen Sie, ob Ihr NPort-Gerät in der Liste angezeigt wird.

Schritt 5: IP-Adresse konfigurieren

1. Wählen Sie Ihr NPort-Gerät aus der Liste aus.

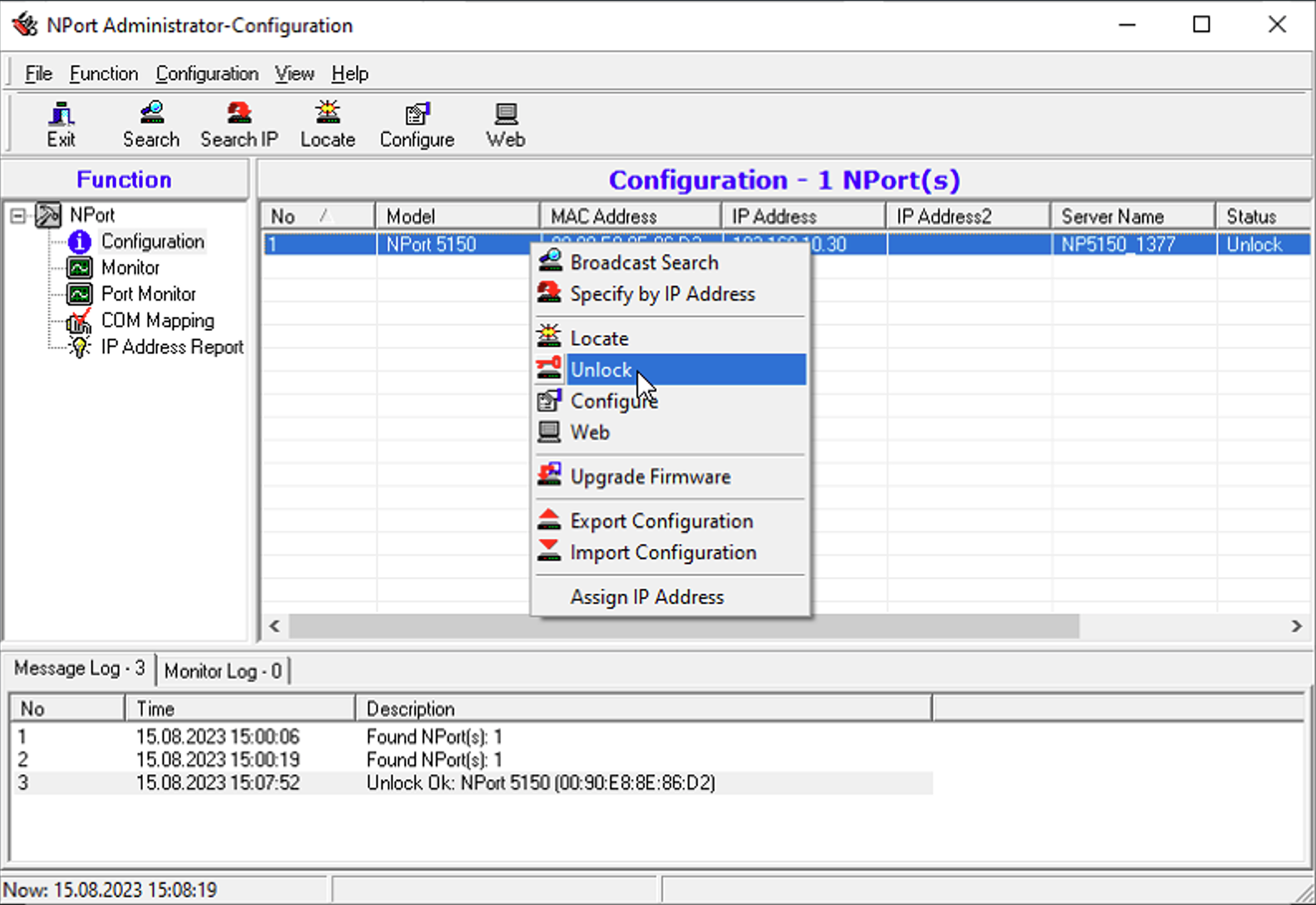

2. Klicken Sie auf Unlock, um das Gerät für die Konfiguration zu entsperren.



3. Geben Sie das Passwort moxa ein (Standardpasswort).

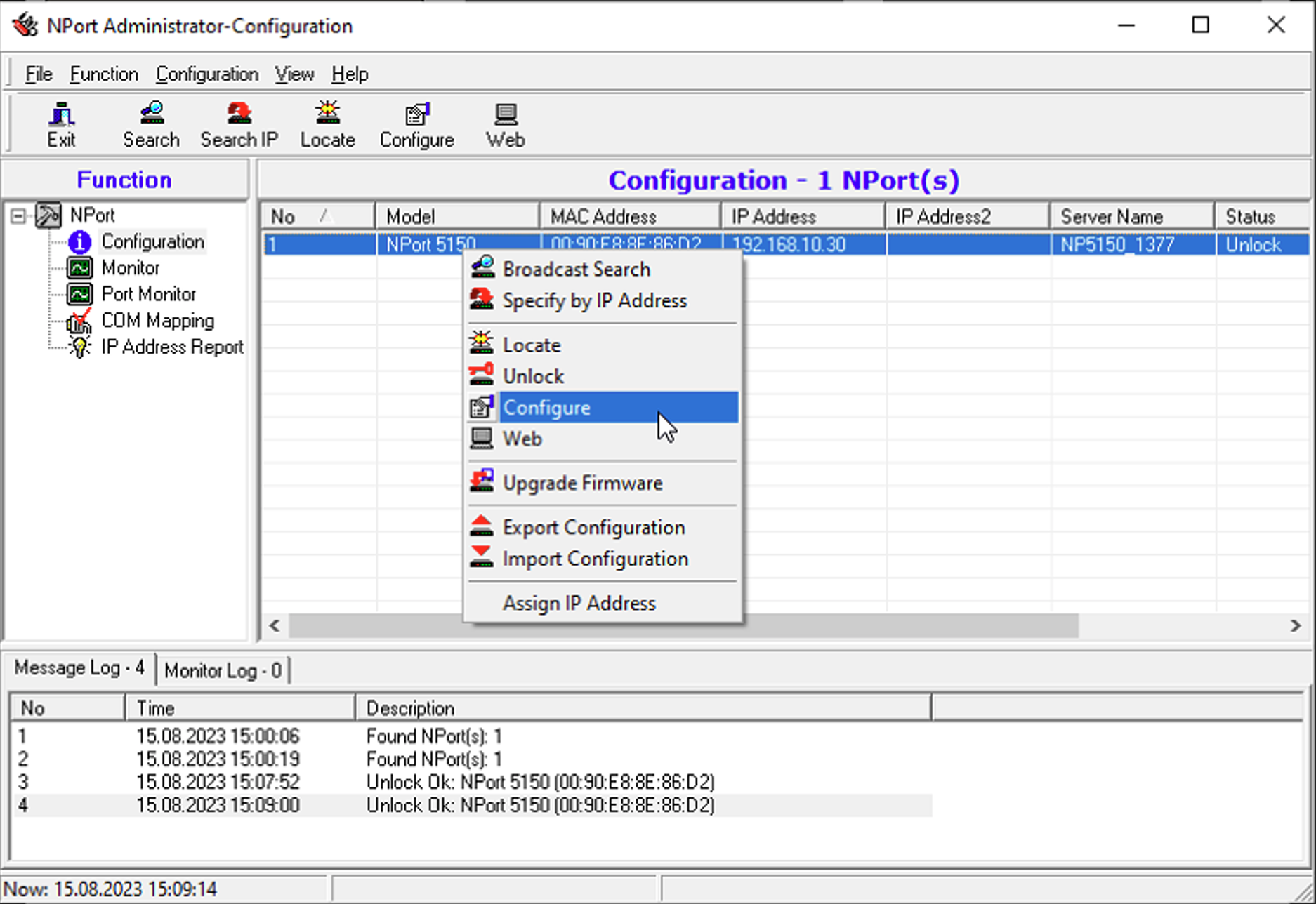

4. Klicken Sie mit der rechten Maustaste auf das Gerät und wählen Sie Configure.

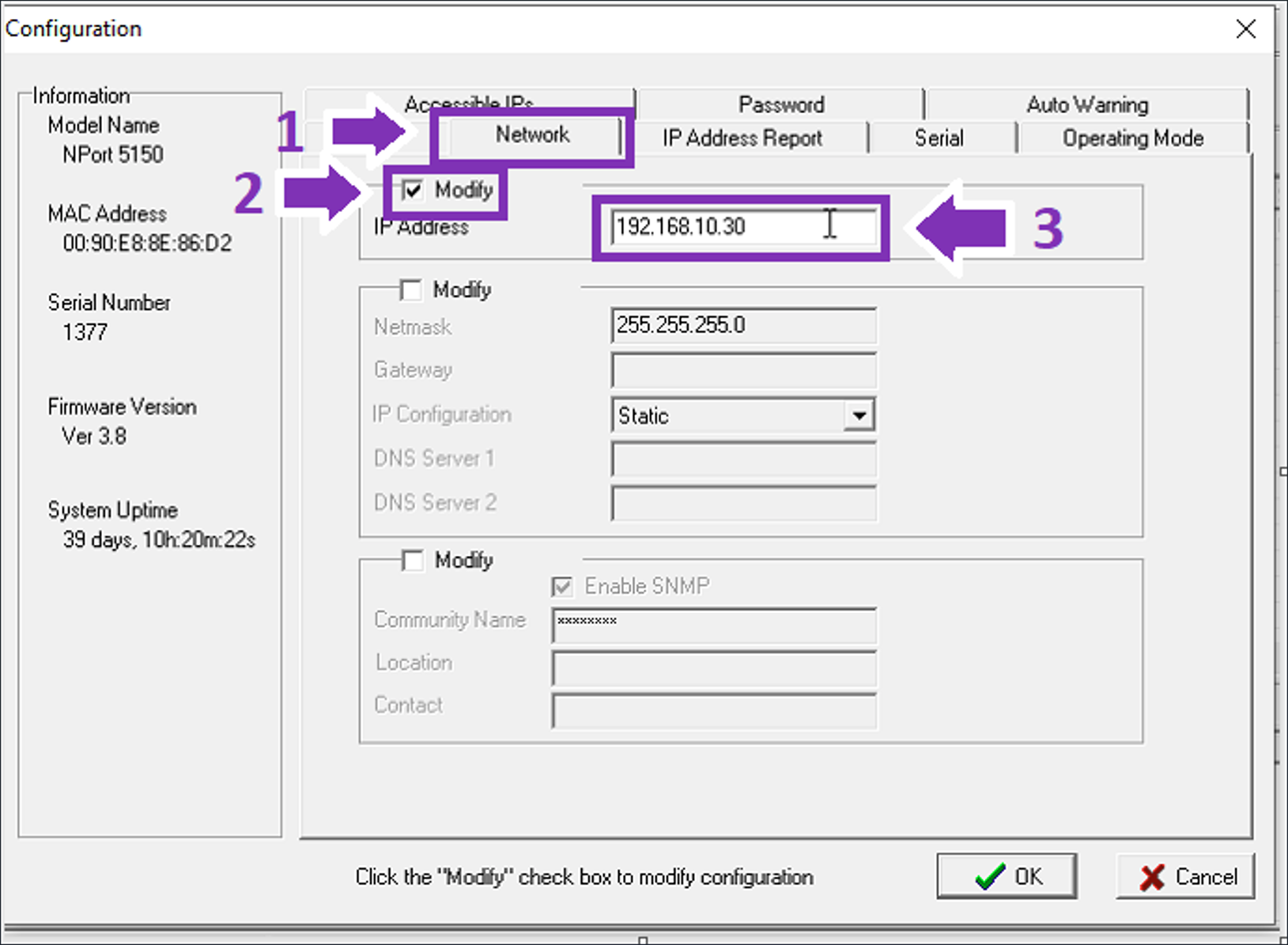

5. Wechseln Sie im Konfigurationsfenster zur Registerkarte Network.
6. Aktivieren Sie Modify neben den Feldern, die Sie ändern möchten.

7. Geben Sie die gewünschte IP-Adresse ein, z. B. 192.168.10.30.



8. Klicken Sie auf OK, um die Änderungen zu speichern, und warten Sie, bis die Konfiguration aktualisiert wurde.

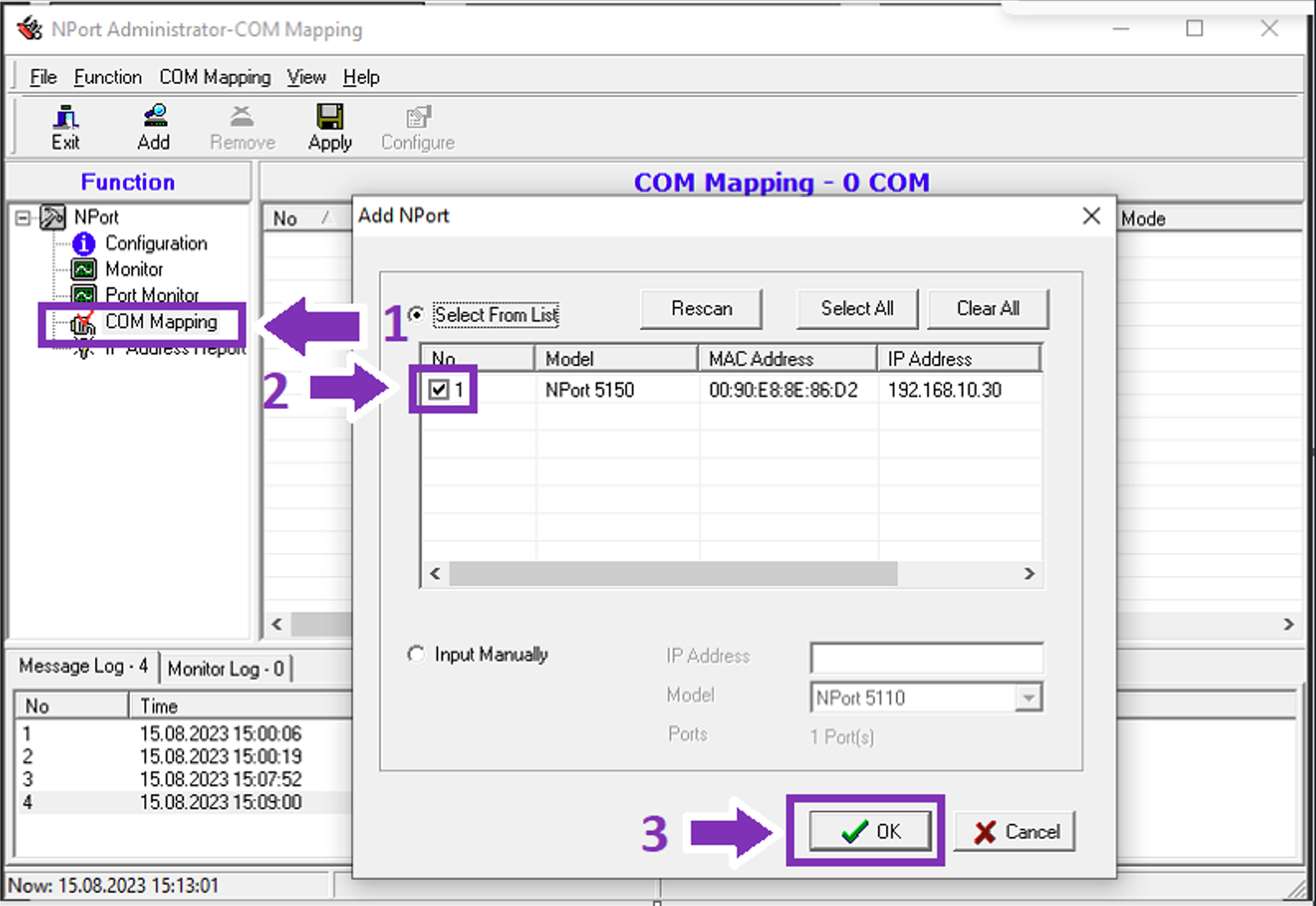

Schritt 6: COM-Mapping einrichten

1. Navigieren Sie zum Menü COM Mapping in NPort Administrator.
2. Klicken Sie auf Add, um eine neue COM-Port-Zuordnung hinzuzufügen.

3. Aktivieren Sie das NPort-Gerät, das Sie einrichten möchten, und klicken Sie auf OK.



4. Wählen Sie die gewünschte COM-Portnummer oder verwenden Sie die Standardeinstellungen.

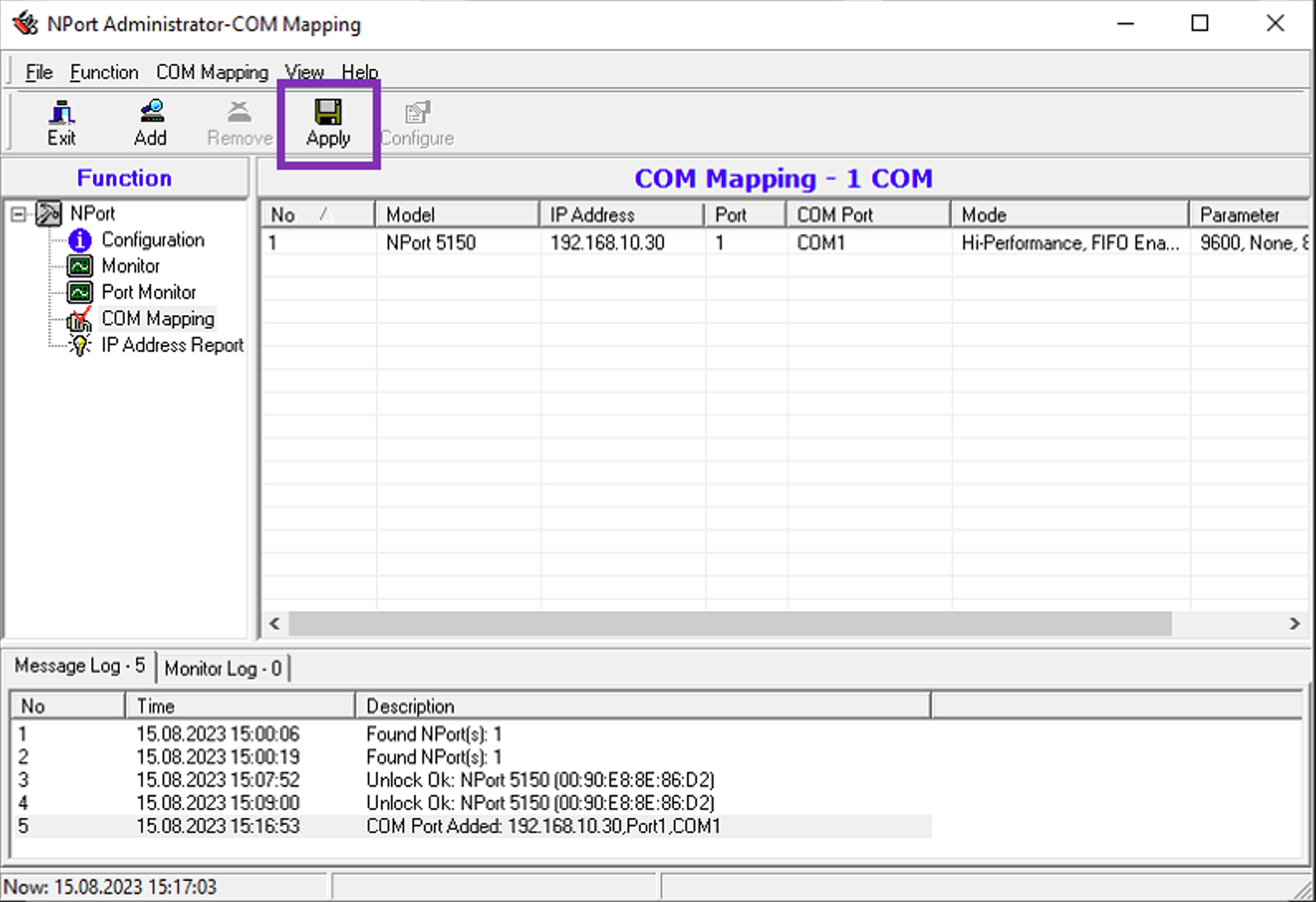

5. Klicken Sie auf Apply, um die Einstellungen zu speichern.

6. Bestätigen Sie etwaige Meldungen und warten Sie, bis die Konfiguration abgeschlossen ist.



Schritt 7: Einrichtung abschließen

1. Das Moxa NPort-Gerät ist nun erfolgreich mit der angegebenen IP-Adresse eingerichtet und einsatzbereit.
2. Sie können das Gerät jetzt für die Kommunikation mit seriellen Geräten über das Netzwerk verwenden.
3. Bei Problemen überprüfen Sie die Netzwerkeinstellungen und wiederholen Sie die oben genannten Schritte.

Weitere Ressourcen

• Moxa NPort 5100 Series – Produktinformationen
• Benutzerhandbuch Moxa NPort 5100 Series (PDF)

Hinweis:

Wenn das NPort-Gerät in der Suche nicht gefunden wird, überprüfen Sie, ob das Gerät und Ihr Computer im selben Netzwerksegment sind. Die Standard-IP-Adresse für Moxa NPort-Geräte lautet 192.168.127.254. Wenn das Gerät neu ist oder zurückgesetzt wurde, versuchen Sie, sich direkt mit dieser IP-Adresse zu verbinden.
