Putkianturi mittaa putken pintalämpötilaa. Lämpötila-anturi sijaitsee kaapelin päässä, ja jotta mittaustulos olisi mahdollisimman tarkka, sen tulee olla hyvin eristetty.
Esimerkki anturin sijoituksesta: Lämmin käyttövesi ja lämmitysverkoston meno - ja paluupuoli.
Valmistelut
-

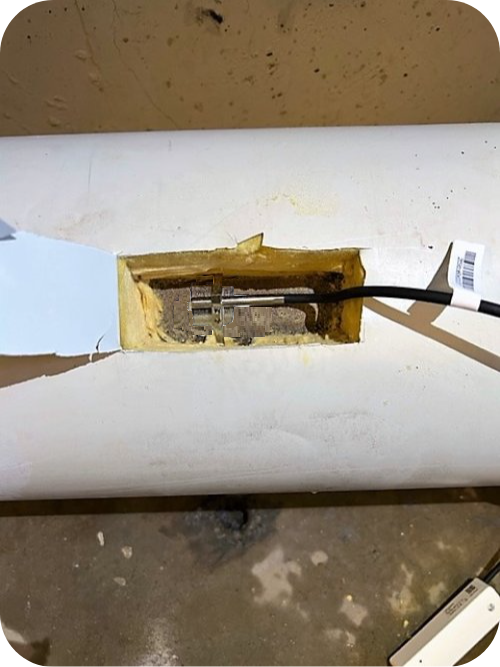

Aseta anturi aina olemassa olevan eristeen alle.
-
Sijoita anturi vähintään 2 metrin päähän lämmönvaihtimesta, jotta mittaustulos ei ole epätarkka.
-
Varmista, että anturi sijoitetaan pumpun toisiopuolelle.
-
Suuntaa anturin etupuoli kohti lähintä keräyslaitetta parhaan radiolähetyksen saamiseksi.

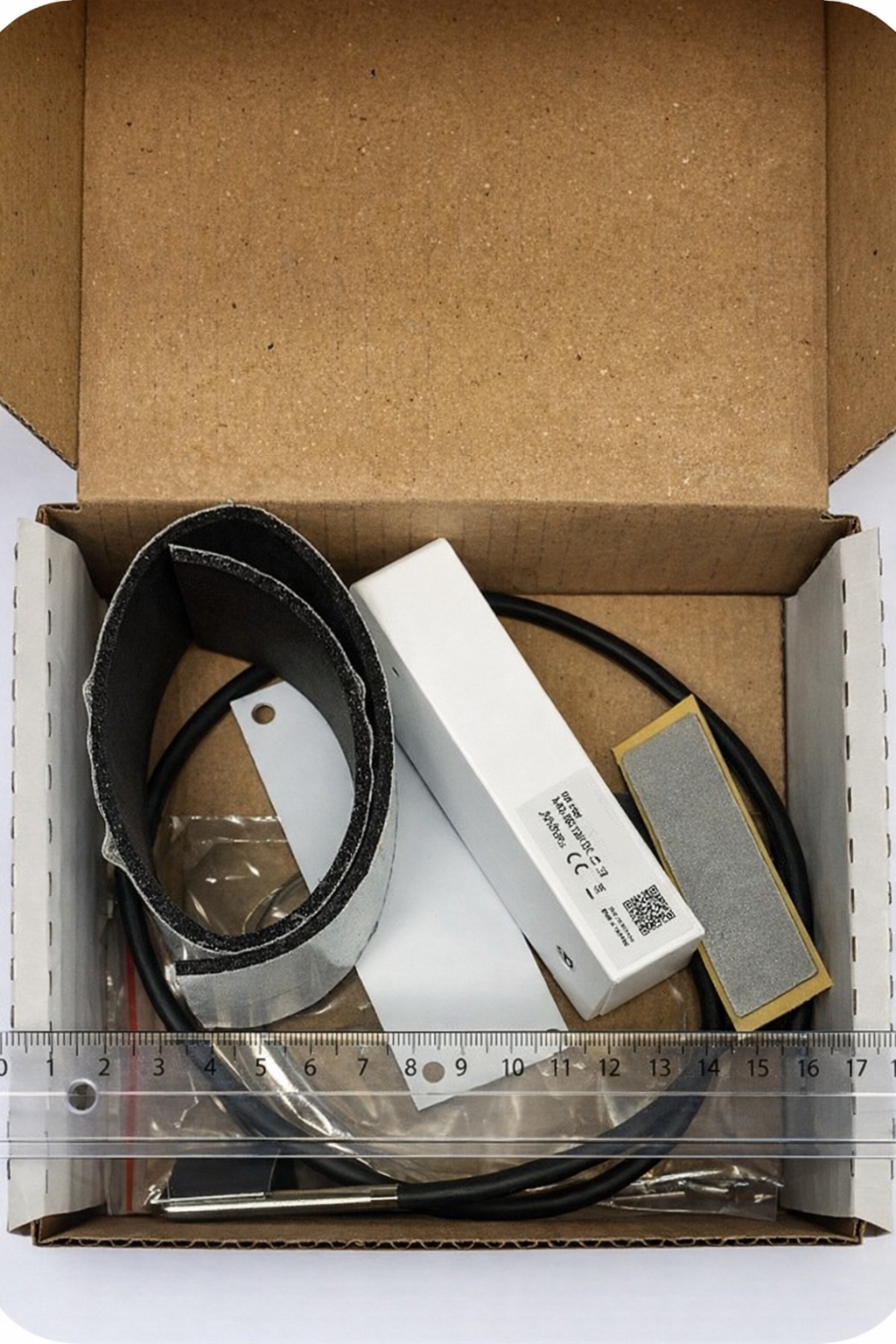

Paketin sisältö
Pakkaus sisältää:
1 mittausdataa keräävä osa + mittapää (mustan kaapelin päässä oleva metallinen kappale)
5 metallipantaa
1 eristysteippi
1 muovinen asennusalusta
1 teippi mittausdataa keräävän osan kiinnittämiseen asennusalustalle
HUOM! Em. lisäksi tarvitset asennusta varten nippusiteitä!
Asennus

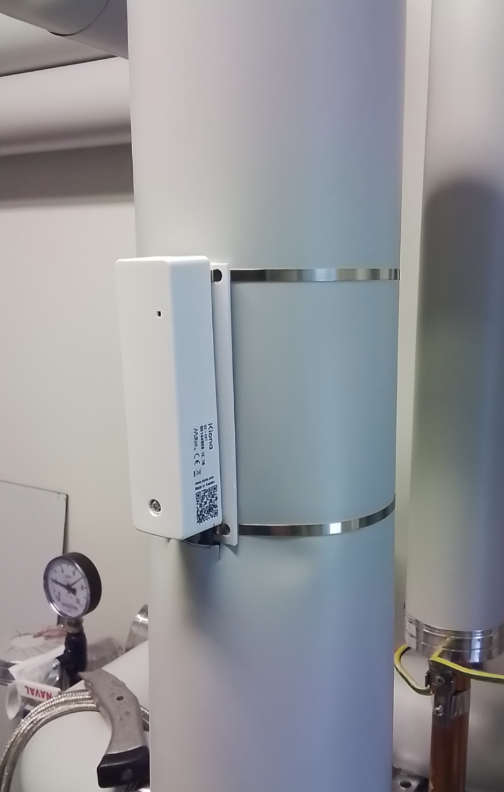

Kiinnitä erityistä huomiota siihen, että mittausdataa keräävä osa tulee mahdollisimman lähelle putkessa olevaa mittapäätä. Pyri ao. kuvien mukaiseen asennukseen.

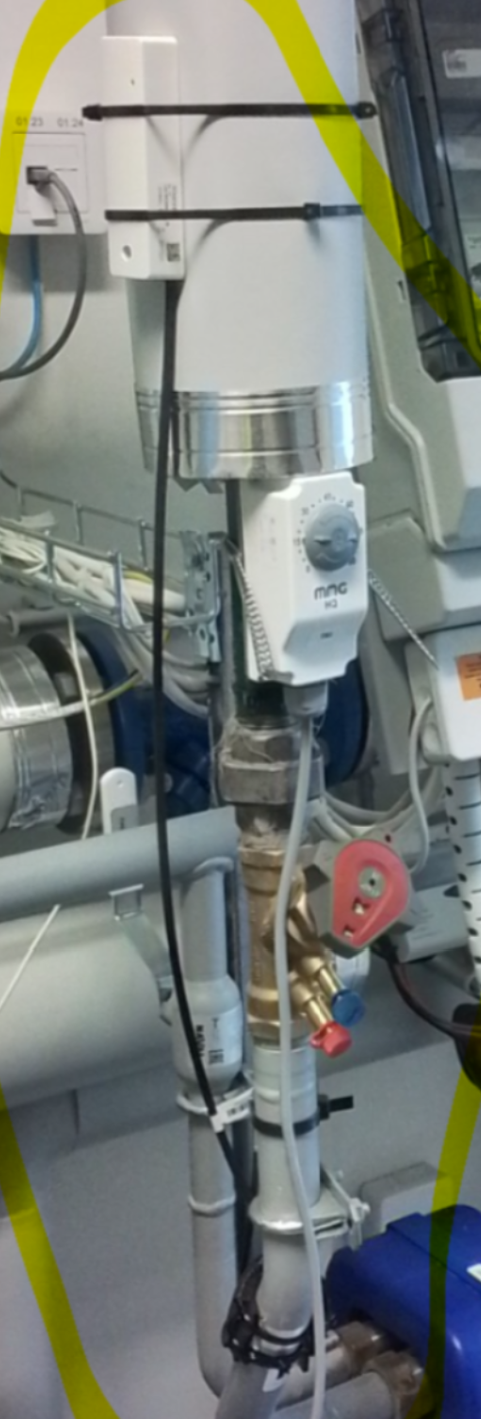

VÄÄRÄNLAINEN ASENNUS! Alla olevassa kuvassa anturin mittapää ja mittausdataa keräävä osa ovat tosistaan erillään. Anturin mittapään eristys on myös täysin riittämätön.

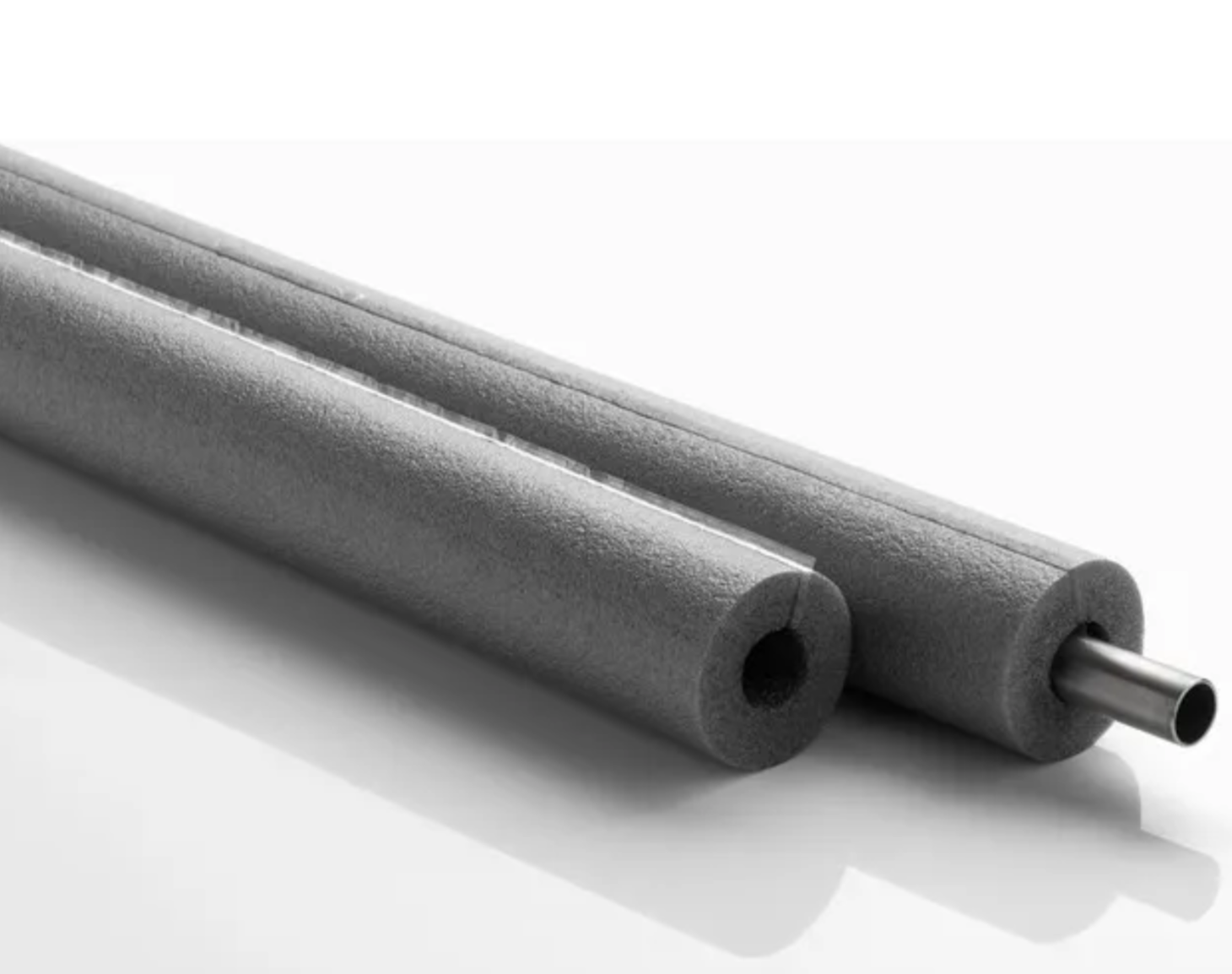

Mikäli joudut asentamaan putkianturin sellaiseen kohtaan putkea, ettei siinä ole eristettä, käytä anturin mukana toimitettavan eristeen lisäksi esim. alla olevan kuvan mukaista putkieristettä.
Asenna tällöin mittapää mittaamaan putken pintaa, anturin mukana toimitettu eriste sen ympärille ja eristä asennus huolellisesti putkieristeellä. Teippaa eriste tiiviisti ja asenna mittasdataa keräävä osa putkieristeen päälle, mittapään kohdalle.
Rekisteröinti
Skannaa laitteessa oleva QR-koodi, siirry verkkosivustolle ja seuraa rekisteröintiprosessia (tarvitset Kionan antaman sopimusnumeron).
Kirjaudu omilla tunnuksillasi sisään. Jos sinulla ei ole tunnuksia, ole yhteydessä Kionan asiakaspalveluun.
Syötä sen kiinteistön sopimusnumero johon olet tekemässä asennuksia.
Tarkista, että rakennuksen osoite on oikein, ja valitse sitten Seuraava.
Valitse mihin anturi rekisteröidään (asunto vai lämmönjako), ja valitse sitten avattavasta luettelosta mikä anturi on kyseessä. Voit halutessasi muokata anturin kuvausta. Valitse Seuraava.
Tarkista yhteenvetosivu ja jos kaikki on oikein, napsauta "Hyväksyn" ja napsauta sitten Seuraava.
