Installation – Comment configurer le N-Port (COM-Mapping) ?

Comment configurer un appareil Moxa NPort avec NPort Administrator

Guide rapide :

1. Connecter l'appareil NPort au PC et à l'alimentation
2. Installer le logiciel NPort Administrator
3. Rechercher l'appareil et le déverrouiller avec le mot de passe moxa
4. Configurer l'adresse IP sous l'onglet Network
5. Configurer le COM mapping et cliquer sur Apply

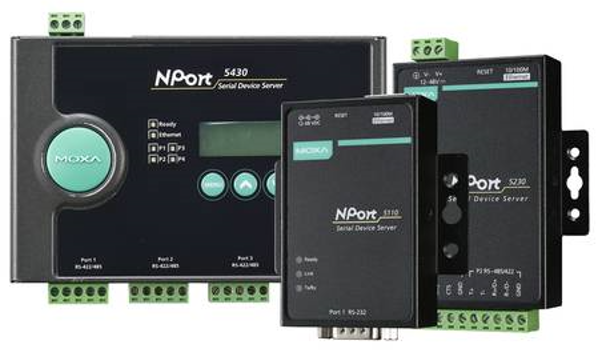

Ce guide explique étape par étape comment connecter et configurer un appareil Moxa NPort à l'aide du logiciel NPort Administrator. L'appareil NPort fonctionne comme une solution série vers Ethernet et permet le contrôle à distance des appareils série via un réseau.

Remarque : Cet article a été créé avec l'aide de l'intelligence artificielle. Si vous constatez des erreurs, veuillez contacter le support.

Étape 1 : Connecter le matériel

1. Connectez l'appareil Moxa NPort à votre ordinateur à l'aide d'un câble Ethernet.
2. Assurez-vous que l'appareil NPort est connecté à l'alimentation et que les voyants de statut indiquent qu'il est allumé.

Étape 2 : Installer NPort Administrator

1. Téléchargez le logiciel NPort Administrator depuis le site officiel de Moxa.
2. Sélectionnez la version adaptée à votre système d'exploitation.
3. Suivez le guide d'installation pour installer le logiciel.

Téléchargez le logiciel ici :

• NPort Administrator pour Windows 10
• NPort Administrator pour Windows 11
• NPort Administrator pour Windows 10/11 (combiné)

Étape 3 : Démarrer NPort Administrator

1. Ouvrez NPort Administrator en cliquant sur l'icône sur le bureau ou en le trouvant dans le menu Démarrer.

Étape 4 : Détecter l'appareil NPort

1. Cliquez sur Search dans NPort Administrator pour rechercher les appareils connectés.
2. Le logiciel trouvera automatiquement tous les appareils NPort sur votre réseau.
3. Attendez la fin de la recherche et vérifiez que votre appareil NPort apparaît dans la liste.

Étape 5 : Configurer l'adresse IP

1. Sélectionnez votre appareil NPort dans la liste.

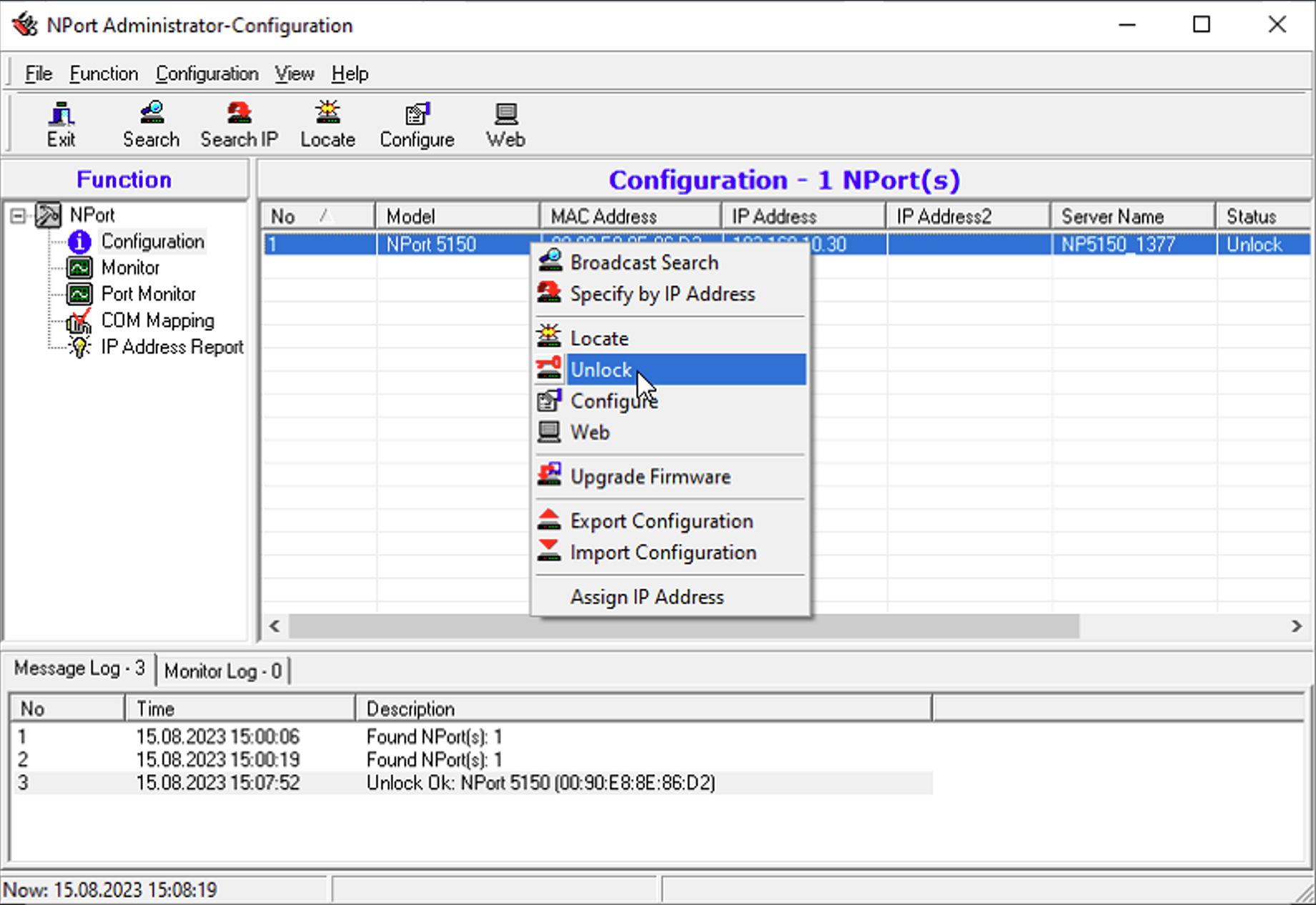

2. Cliquez sur Unlock pour déverrouiller l'appareil en vue de sa configuration.



3. Saisissez le mot de passe moxa (mot de passe par défaut).

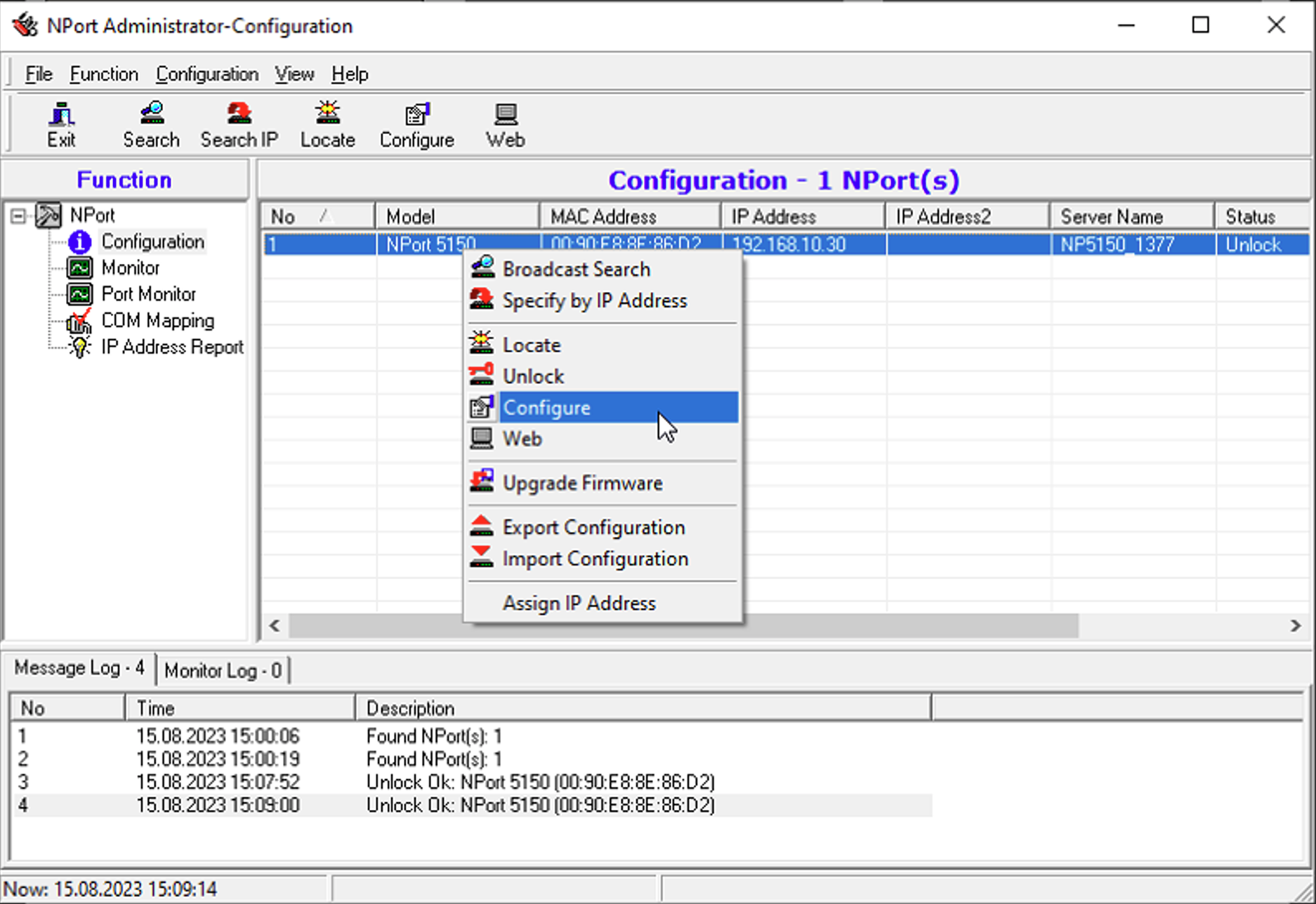

4. Faites un clic droit sur l'appareil et sélectionnez Configure.

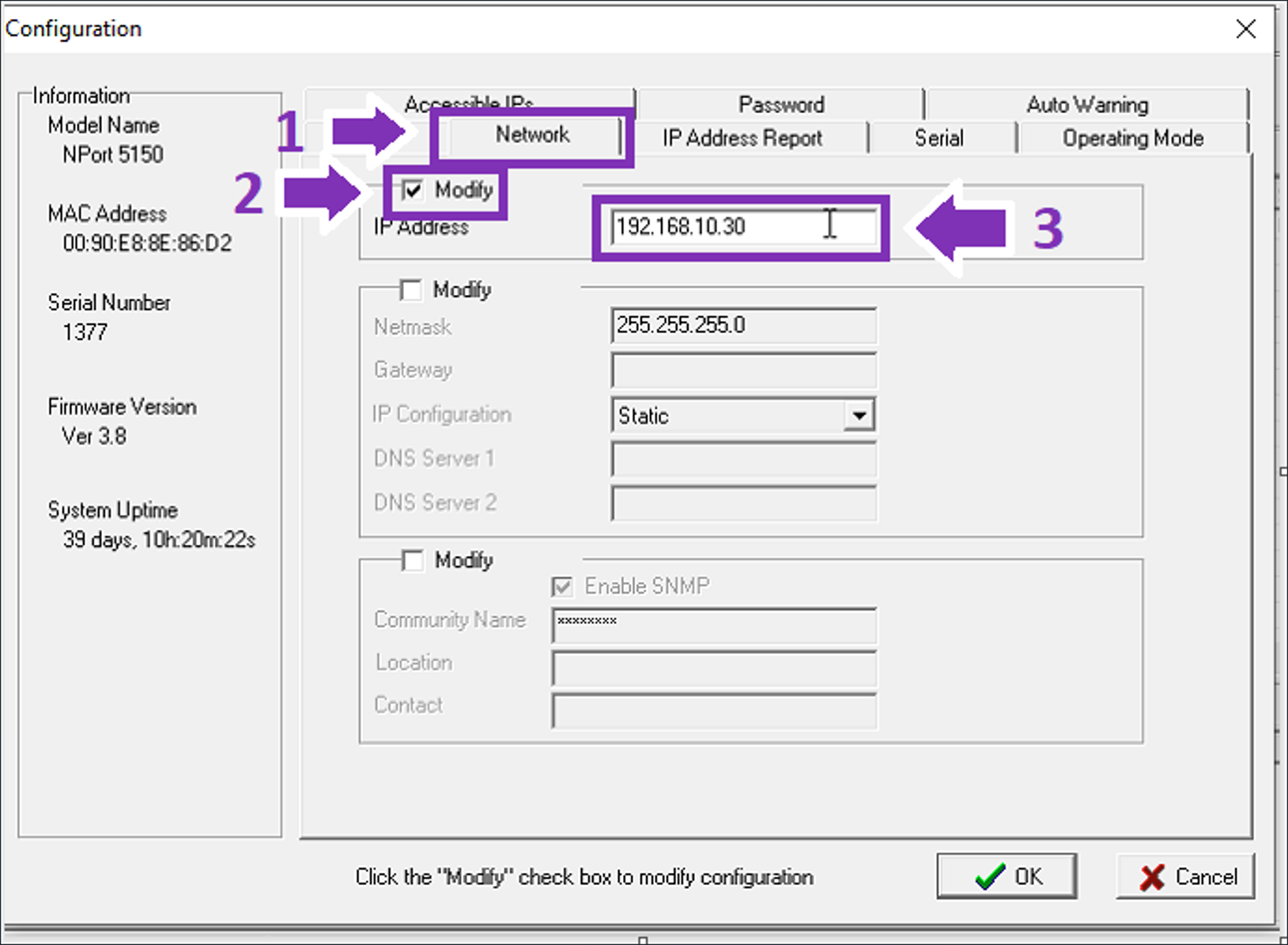

5. Accédez à l'onglet Network dans la fenêtre de configuration.
6. Cochez Modify à côté des champs que vous souhaitez modifier.

7. Saisissez l'adresse IP souhaitée, par exemple 192.168.10.30.



8. Cliquez sur OK pour enregistrer les modifications et attendez la mise à jour de la configuration.

Étape 6 : Configurer le COM mapping

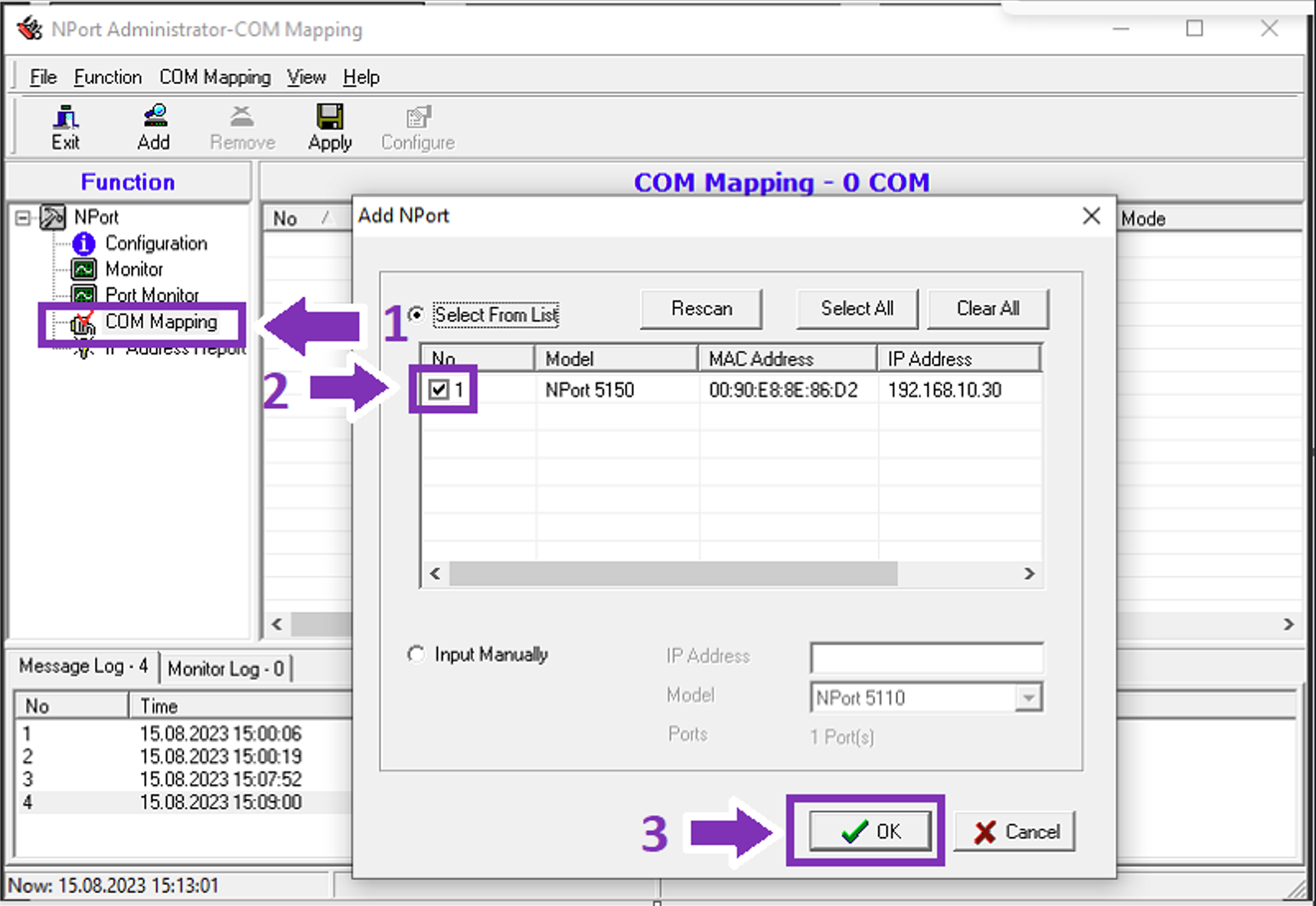

1. Accédez au menu COM Mapping dans NPort Administrator.
2. Cliquez sur Add pour ajouter un nouveau mappage de port COM.

3. Cochez l'appareil NPort que vous souhaitez configurer et cliquez sur OK.



4. Sélectionnez le numéro de port COM souhaité ou utilisez les paramètres par défaut.

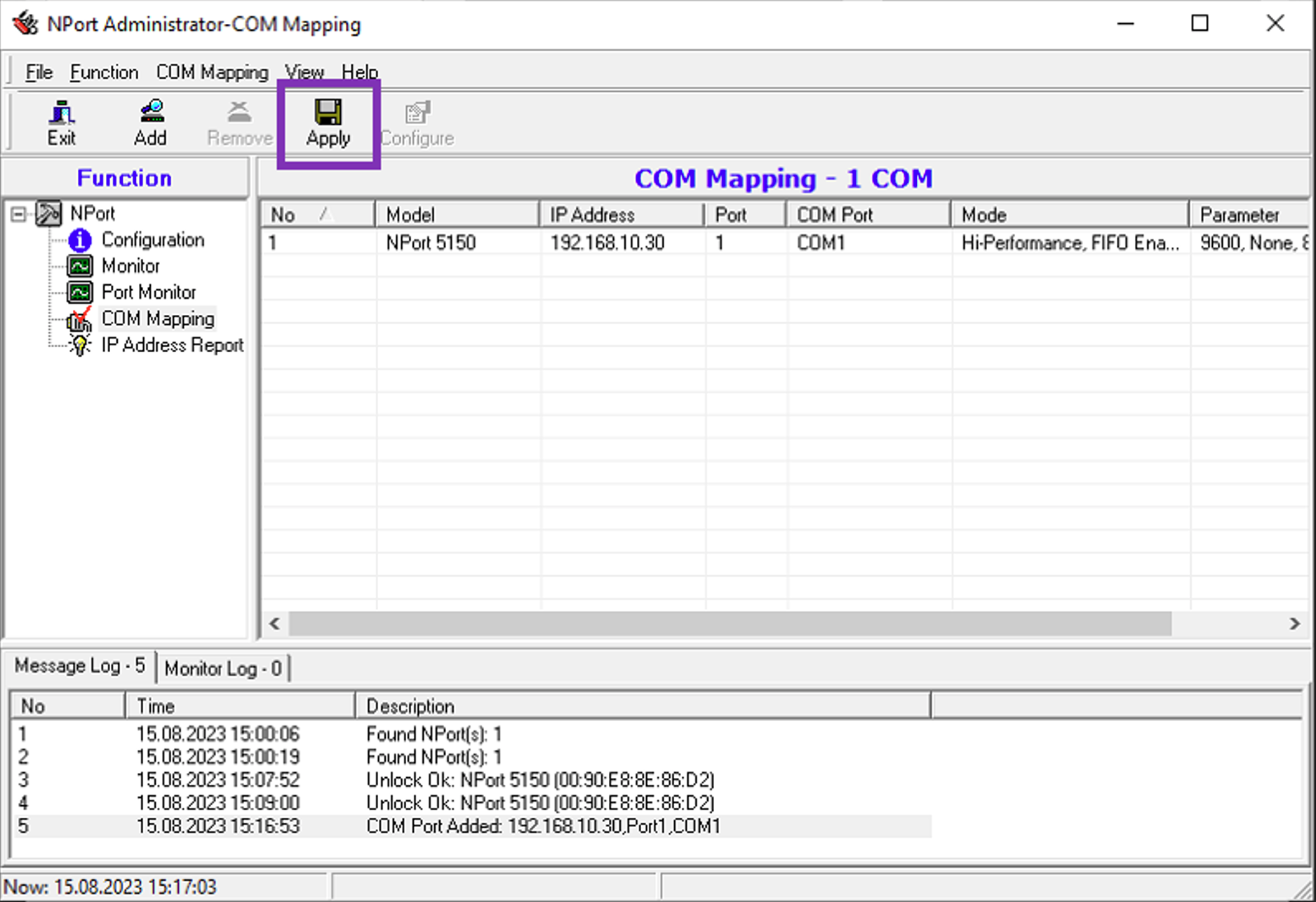

5. Cliquez sur Apply pour enregistrer les paramètres.

6. Confirmez les messages éventuels et attendez la fin de la configuration.



Étape 7 : Finaliser la configuration

1. L'appareil Moxa NPort est maintenant configuré avec l'adresse IP spécifiée et prêt à l'emploi.
2. Vous pouvez désormais utiliser l'appareil pour communiquer avec des appareils série via le réseau.
3. Si vous rencontrez des problèmes, vérifiez les paramètres réseau et recommencez les étapes ci-dessus.

Ressources supplémentaires

• Moxa NPort 5100 Series – informations produit
• Manuel d'utilisation Moxa NPort 5100 Series (PDF)

Conseil :

Si vous ne trouvez pas l'appareil NPort dans la recherche, vérifiez que l'appareil et votre ordinateur se trouvent dans le même segment réseau. L'adresse IP par défaut des appareils Moxa NPort est 192.168.127.254. Si l'appareil est neuf ou réinitialisé, essayez de vous connecter directement à cette adresse IP.
