⚠️ Cet article a été traduit par une IA. Des erreurs peuvent survenir.
Guide rapide :
- Ouvrir Service Tool
- Ajouter une nouvelle installation avec les paramètres TCP/IP
- Se connecter avec SUPV
- Configurer l'heure et l'heure d'été sur EU
- Créer une destination et un itinéraire d'alarme
- Configurer la configuration commune des alarmes
- Exécuter Quick setup
Ce guide explique comment configurer le routage des alarmes dans Service Tool. Il couvre la configuration de l'installation, les paramètres de destination, la configuration de l'itinéraire d'alarme et les paramètres communs d'alarme requis.
Instructions étape par étape
-

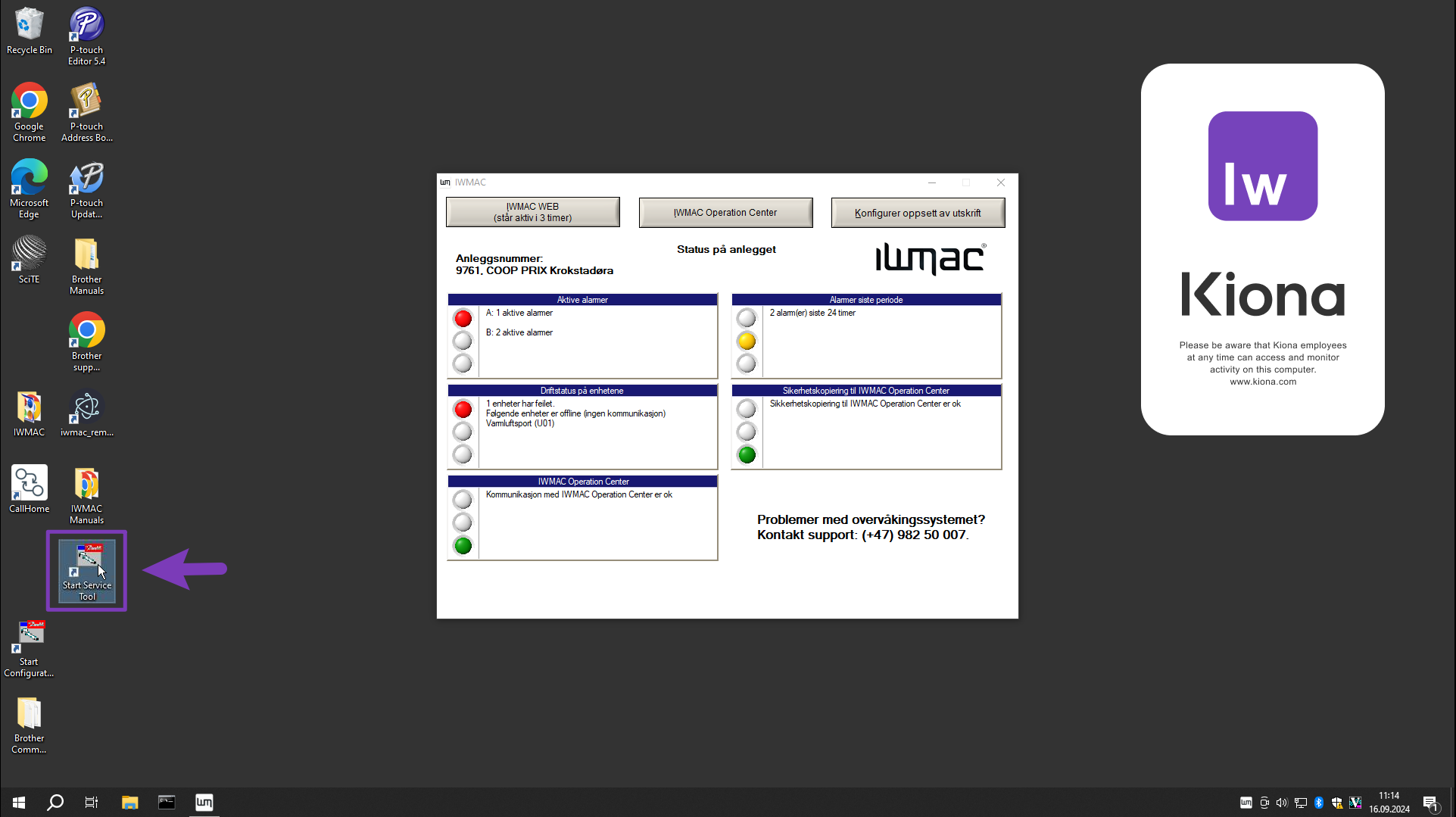

Ouvrir Service Tool :
Commencer par ouvrir Service Tool.
-
Ajouter une nouvelle installation :
Cliquer sur Add pour créer une nouvelle connexion d'installation.
-
Saisir les détails de connexion de l'installation :
Utiliser les paramètres suivants lors de la création de l'installation :
- Site name : <Nom de l'installation>
- Destination name : Default or Iwmac_driver
- Pass code : 123
- Channel : TCP/IP
- Enhanced Security : Off
- IP address : 192.168.010.020
- TCP/IP port : 1041
Vérifier que l'adresse IP et le port correspondent à la configuration du régulateur.
-

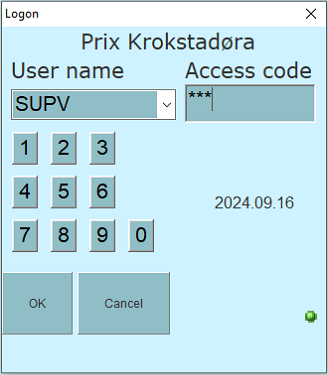

Se connecter au régulateur :
Utiliser les informations de connexion suivantes :
- Username : SUPV
- Password : 123
-

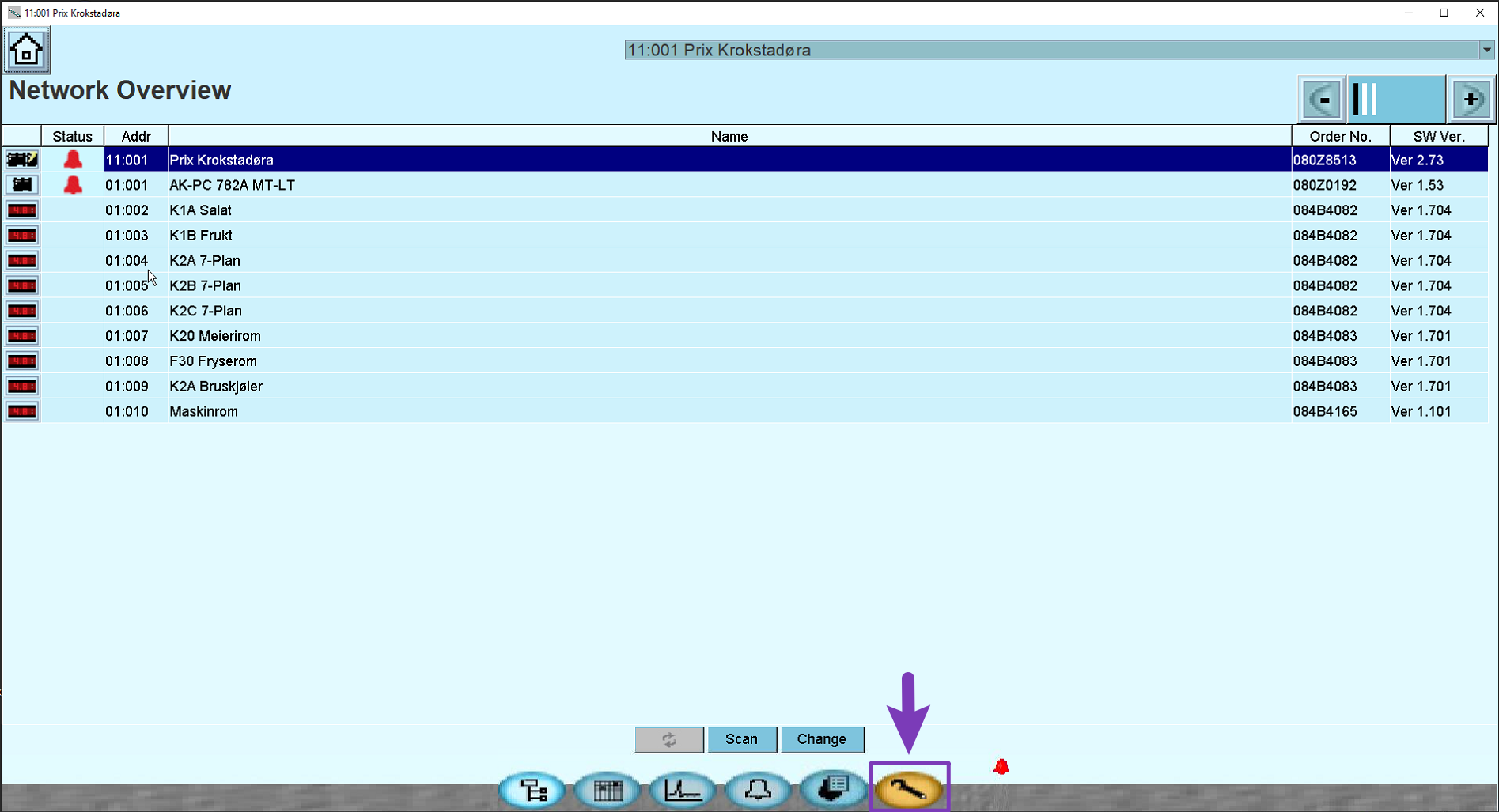

Ouvrir le menu de configuration :
Cliquer sur l'icône Pipe Wrench pour ouvrir le menu de configuration.
-

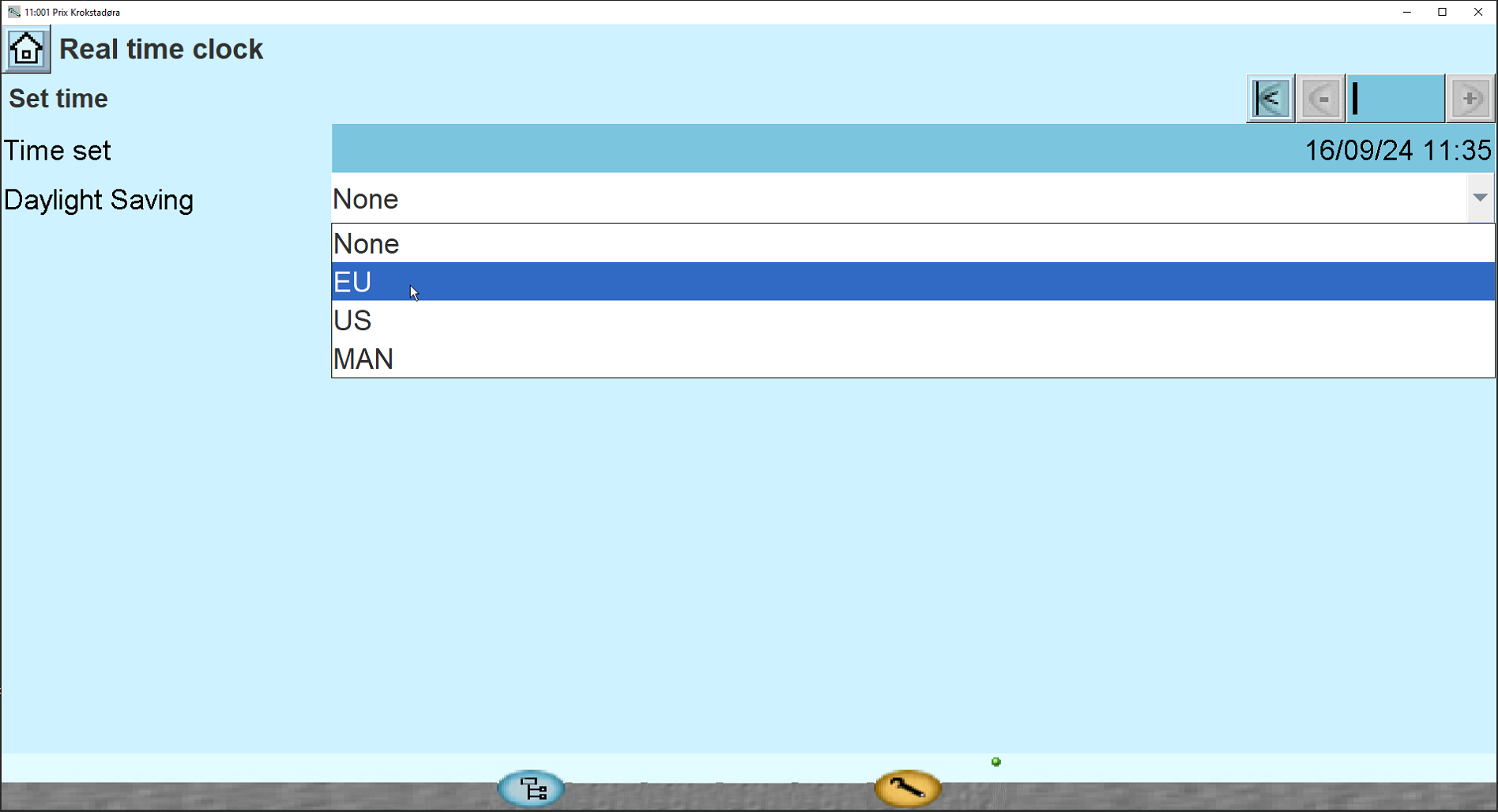

Configurer l'heure et l'heure d'été :
Ouvrir Setup time and date et définir daylight saving sur EU.
-

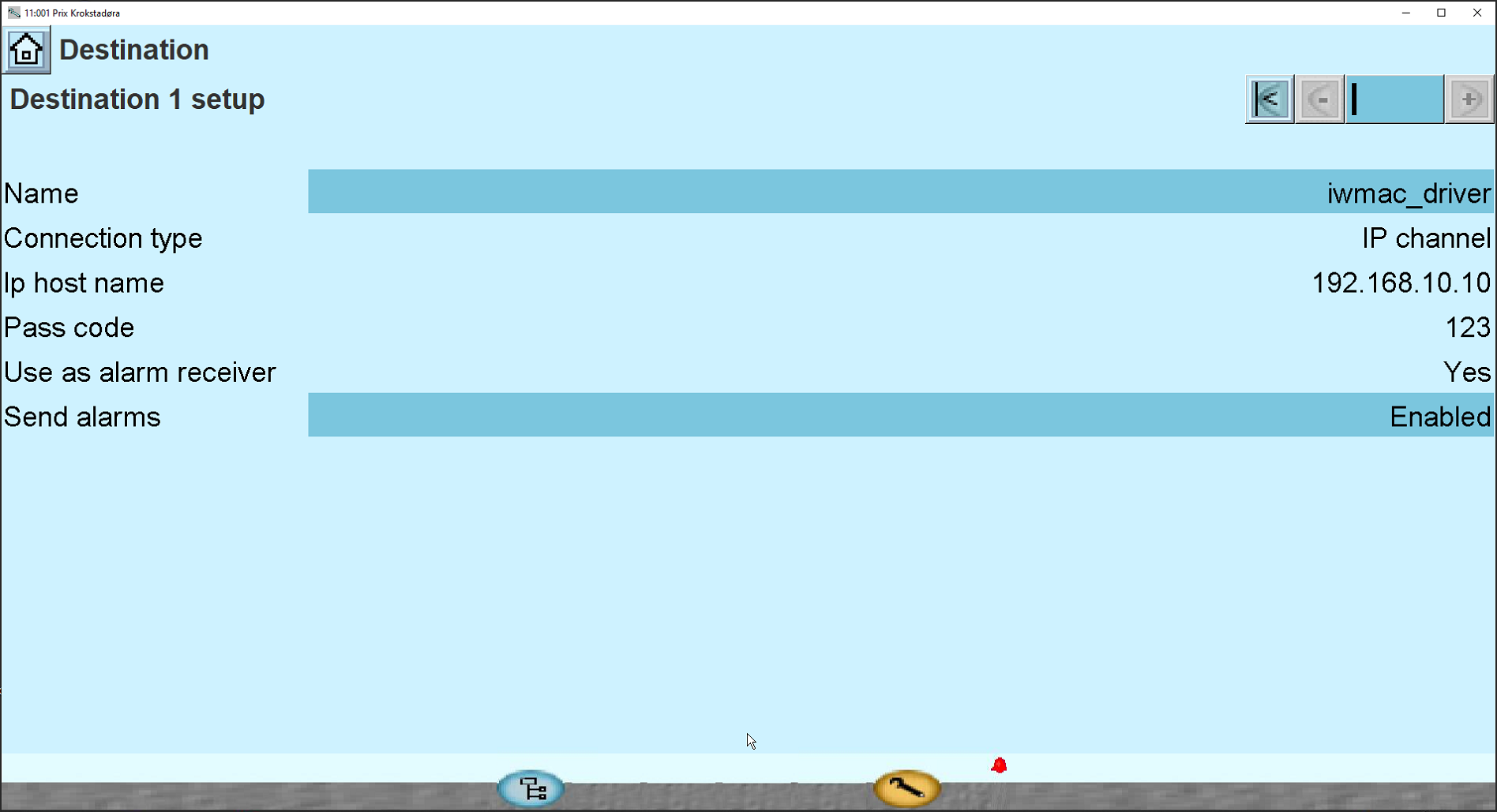

Créer une destination :
Aller dans Destinations et cliquer sur New. Utiliser les paramètres suivants :
- Name : iwmac_driver
- IP Host name : 192.168.10.10
- Pass code : 123
- Use as alarm receiver : Yes
- Send alarms : Enabled
-

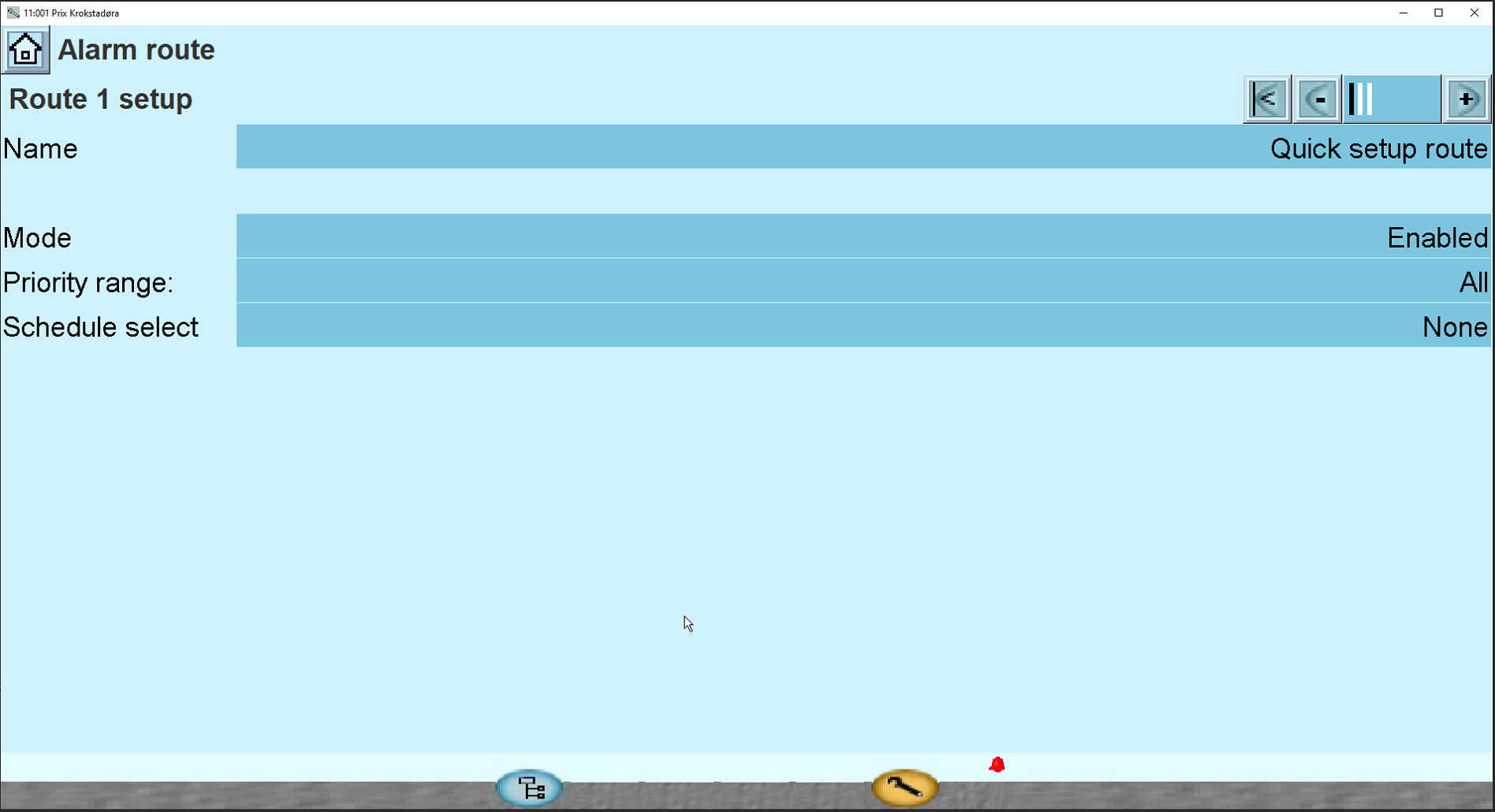

Créer un itinéraire d'alarme :
Aller dans Alarm route et cliquer sur New. Utiliser les paramètres suivants :
- Name : Quick setup route
- Mode : Enabled
- Priority range : All
- Schedule select : None
-

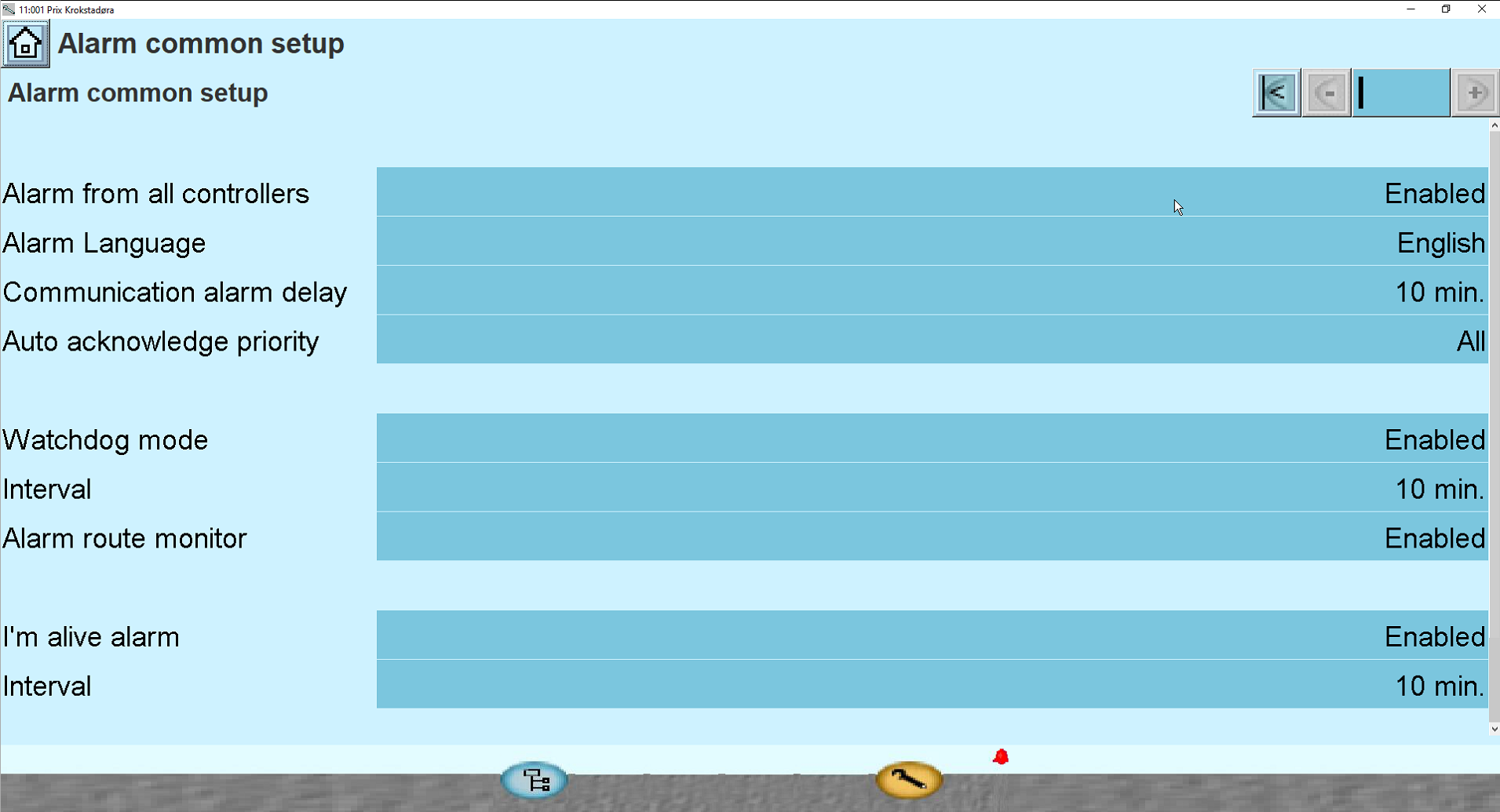

Configurer la configuration commune des alarmes :
Ouvrir Alarm common setup et utiliser ces valeurs :
- Alarm from all controllers : Enabled
- Alarm language : English
- Communication alarm delay : 10min
- Auto acknowledge priority : All
- Watchdog mode : Enabled
- Interval : 10min
- Alarm route monitor : Enabled
- I'm alive alarm : Enabled
- Interval : 10min
-

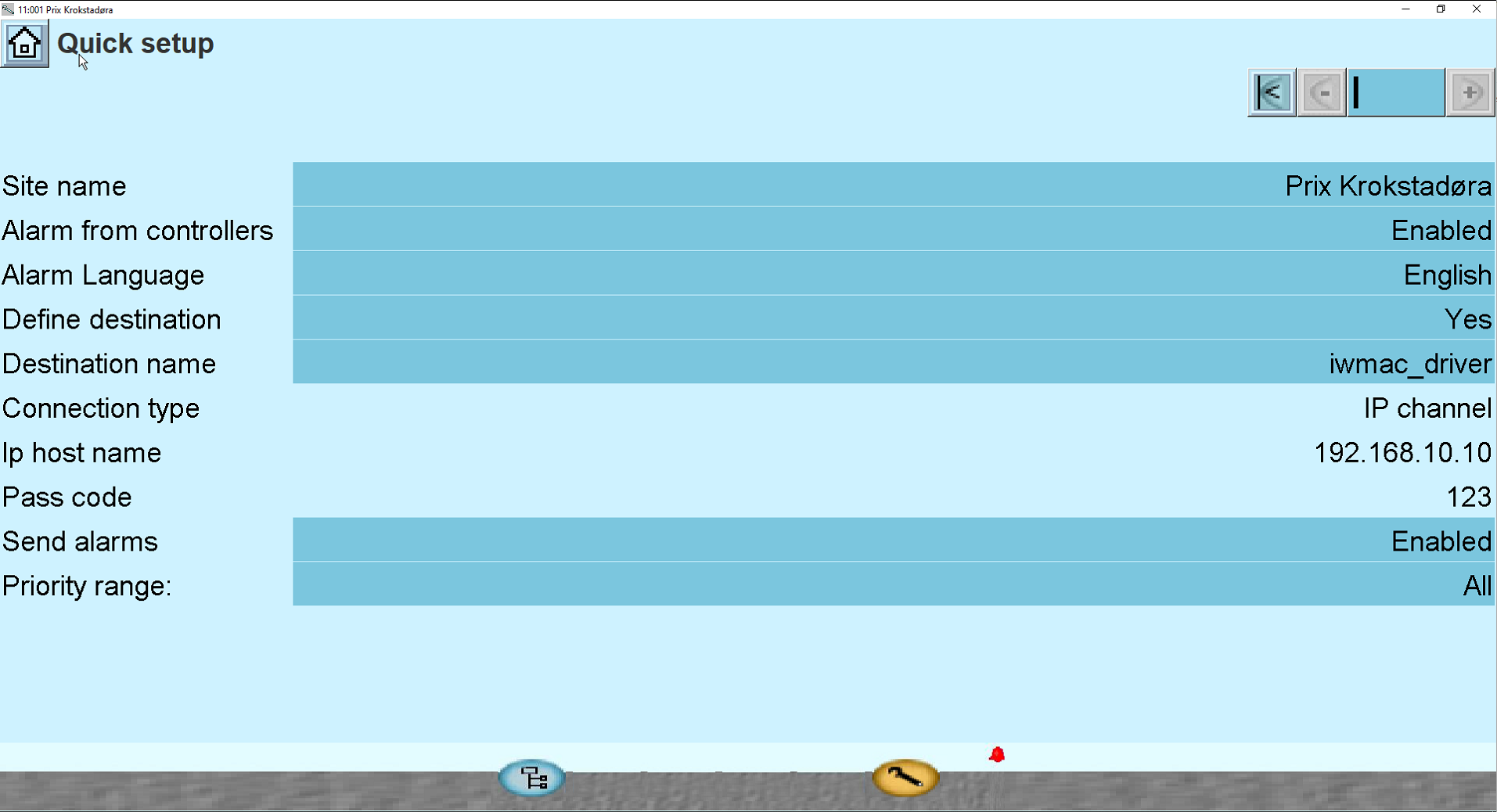

Exécuter Quick setup :
Cliquer sur Quick setup pour terminer la configuration.
-
Terminer la configuration :
La configuration du routage des alarmes est maintenant terminée.
Informations supplémentaires
Cette configuration est utilisée pour définir comment les alarmes sont transmises depuis le régulateur. Des détails de destination corrects, des paramètres d'itinéraire d'alarme et des paramètres communs d'alarme sont nécessaires pour une livraison stable des alarmes.
Conseil :
Vérifier l'adresse IP du régulateur, le nom d'hôte IP de destination et les valeurs de port avant d'enregistrer la configuration. Des valeurs réseau incorrectes empêcheront la livraison des alarmes.
