Kriterier för att utföra installation av Kiona-hårdvara
För att kunna utföra en installation måste du:
- Vara behörig att utföra elektriska installationer.
- Veta hur du hittar utomhustemperaturen i er reglercentral/SCADA-system.
- Tilldelats en personlig Edge-inloggning från fastighetsbolaget.
- Ha läst denna manual.
- Medföra och använda mätutrustning för kontrollmätning av resistans, spänning och polaritet.
Ny hårdvara

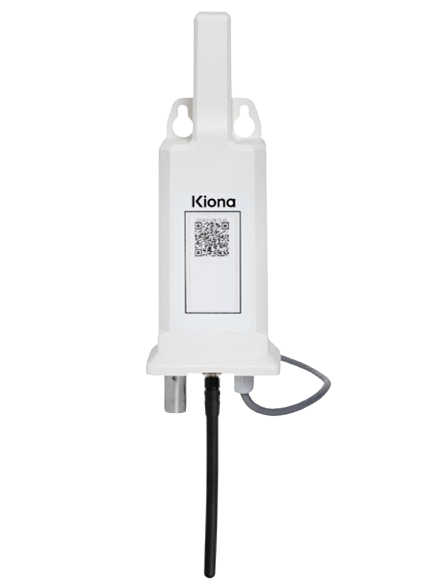

Den nya hårdvaran, som kommer att ersätta befintliga Hub:ar (utomhusgivare) och Gateways, är av en och samma modell. Denna modell ser ut som våra befintliga Hub:ar men kan användas som både Hub (utomhusgivare) och Gateway (givarinsamling).
Det som avgör detta är dels om de är anslutna till reglercentralen eller ej, och dels vilken typ av enhet de är registrerade som.
OBS!
Innan en ny enhet ansluts till strömförsörjningen, MÅSTE spänning och polaritet mätas till +24VDC, detta kontrolleras på de plintar där enhetens röda + svarta kabel är tänkt att anslutas.
Annars riskerar Hub/GW att gå sönder och vi kommer att behöva fakturera för en ny enhet.
Om vår kopplingsbox används görs kontrollmätning på P2-plinten (se nedan).
Info
Vid installation behövs avtalsnummer. Det enklaste sättet att hitta detta är på följesedeln för den nya hårdvaran.
Byte av Hub (utomhusgivare)
1 - Lokalisera befintlig Hub och undercentral
- Huben är vanligtvis placerad på norra sidan av byggnaden. I undercentralen hittar du kopplingsdosan med Hubens transformator.
2 - Transformator för undercentral
- Stäng av strömmen till Huben och byt sedan ut den befintliga kopplingsboxen och transformatorn mot den nya som medföljer i paketet (230VAC->+24VDC).
OBS!
Om tidigare HUB matas från annan strömkälla än Kiona's transformator, innan ström bryts, säkerställ så ingen annan produkt är kopplad mot samma källa och blir av med sin signal eller ström.
Tips
Ta en bild på hur kablarna är anslutna innan du kopplar ur dem så att du kan vara säker på att samma färg går in i samma ingång igen.

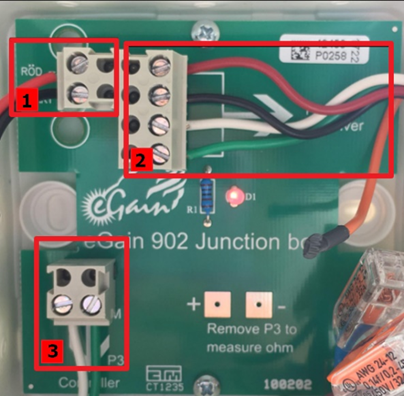

Plintar:
1 = Strömförsörjning
2 = Kablar från utomhusgivare
3 = Signalkablar
3 - Hub på ytterfasad
- Byt ut den befintliga Huben på fasaden mot den nya enheten. Spara den gamla HUBen för registreringsprocessen.
- Se till att kablarna är anslutna med samma färgkombination som befintlig koppling.
- När allt är färdigkopplat ska enheten strömförsörjas. Då ska dioden på Huben blinka grönt och dioden i kopplingsboxen ska lysa rött.
- Ta både närbilder och bilder från några meters avstånd av den installerade enheten. Ta närbilder för kvalitetssäkring av monteringen och övriga bilder för enkel identifiering vid eventuell framtida felsökning.
5 - Registrering
- Skanna QR-koden på den nya Huben.
- Följ stegen i verktyget tills du får en bekräftelse på att installationen har lyckats. Fortsätt läsa manualen för att få mer information om varje steg i registreringsprocessen.
Registrering av Hub
- Skanna QR-koden på den nya Huben.
- Logga in med dina inloggningsuppgifter, om du inte har några - Kontakta din kontaktperson på fastighetsbolaget.
- Välj Hub (2.0)
- Ange avtalsnumret (finns på följesedeln) för fastigheten du installerar på.

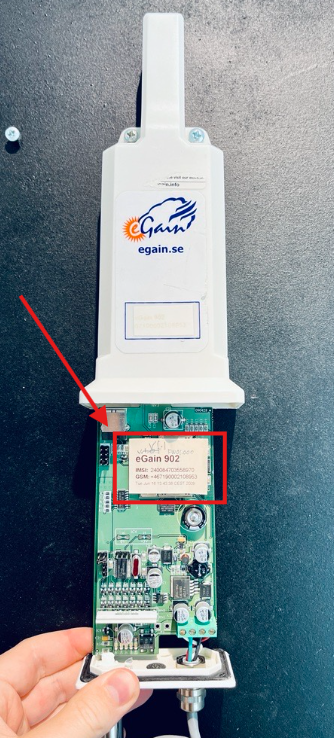

- Ange GSM numret som står på insidan av den gamla Huben, tryck sedan avregistrera och nästa.
Notera: Etiketten på kretskortet sitter inte alltid på samma ställe, ibland sitter den på baksidan.
- Välj plats med hjälp av GPS eller ange adressen.
- Klicka på kartan där Gatewayen är placerad för att placera en markör.
- Du kan också lägga till detaljerad information om placeringen i ett textfält.
- Välj den antenn som är ansluten till Huben.

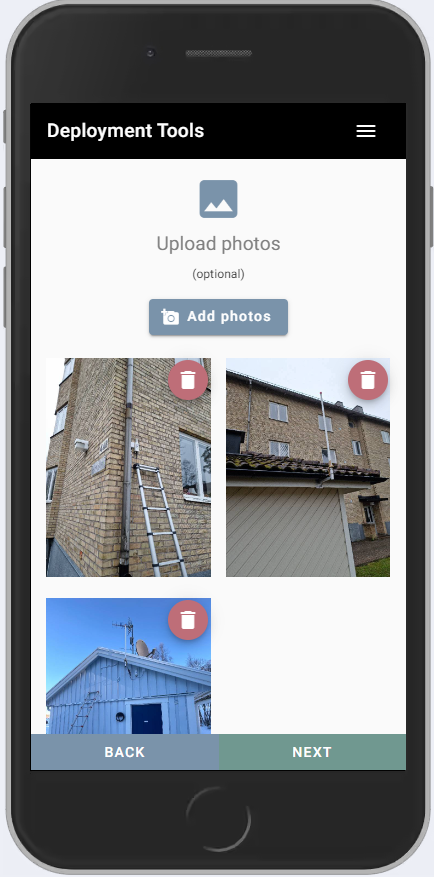

- Ladda upp bilderna du tog tidigare.

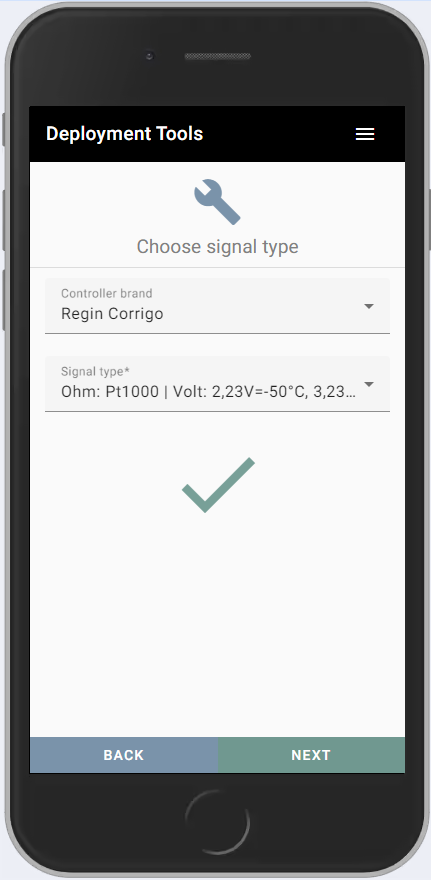

- Signaltypen från den tidigare Huben väljs automatiskt, vänligen fortsätt med det alternativet.
- Kontrollera att värdet på Teq som visas i verktyget motsvarar reglercentralens utomhustemperatur.
- Tryck på - 10 för att starta signaltestet. Huben kommer nu att simulera -10 grader i 1 eller 2 minuter. Kontrollera att du får detta värde i reglercentralen. När testet är klart kommer temperaturen att återställas till normal.
- Tryck +10 för att starta signaltest. Navet kommer nu att simulera +10 grader i 1 eller 2 minuter. Kontrollera att du får detta värde i reglercentralen. När testet är klart kommer temperaturen att återgå till det normala.
- Om testresultaten är ok (Maximal skillnad på 1,5 ºC), klicka på rutan "Jag accepterar" och sedan på Nästa. Om testet inte är ok, kontrollera att kablarna är korrekt anslutna och försök igen.
- Verifera att Huben samlar in sensorer. Testet kan ta upp till 5 minuter.
- En sammanfattning kommer nu att visas, kontrollera att all information är korrekt och klicka på "Jag accepterar" och klicka sedan på Nästa.
- Registreringen är slutförd! Ring Kionas installationssupport (0300-25945) för verifiering.
- Placera klistermärket (Viktigt! Detta värmesystem är optimerat av Kiona...) ovanpå den gamla från "Egain" eller i närheten av reglercentralen.
OBS!
Det är mycket viktigt att utomhustemperaturen är korrekt innan du lämnar undercentralen. Om du är osäker bör du ringa Kionas installationssupport.
Byte av Gateway
1 - Lokalisera befintlig Gateway
- Gatewayen hittas:
- Utomhus, återvinningsstation, fasad, tak.
- Inomhus, vanligtvis i trapphuset.
- Du kan också ha fått en helt ny placering av Kiona.
- Om du inte hittar enheten eller inte har fått någon platsinformation är du välkommen att ringa vår installationssupport på 0300-25945.

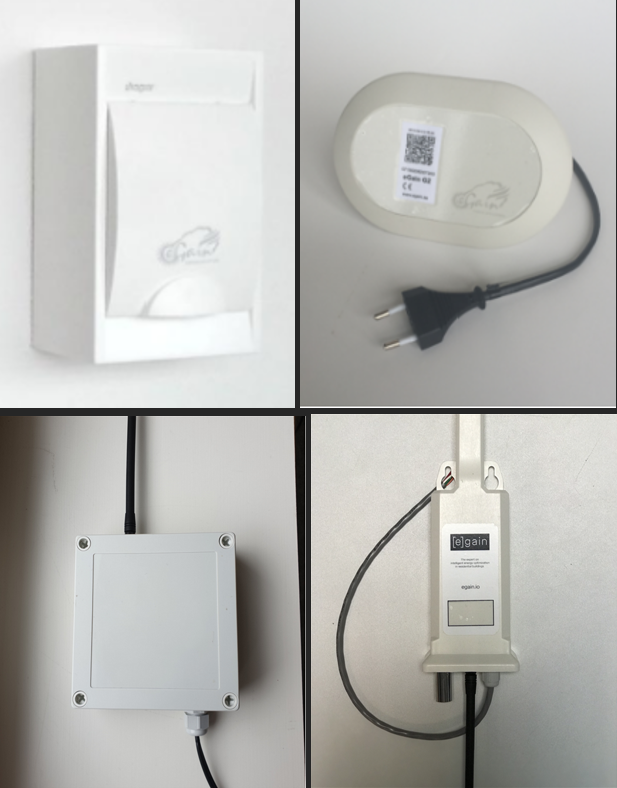

- Den äldre Gatewayen kan ha något annorlunda utseende:
2 - Installation
- När rätt placering har hittats bör följande punkter följas:
- Montera den nya Gatewayen.

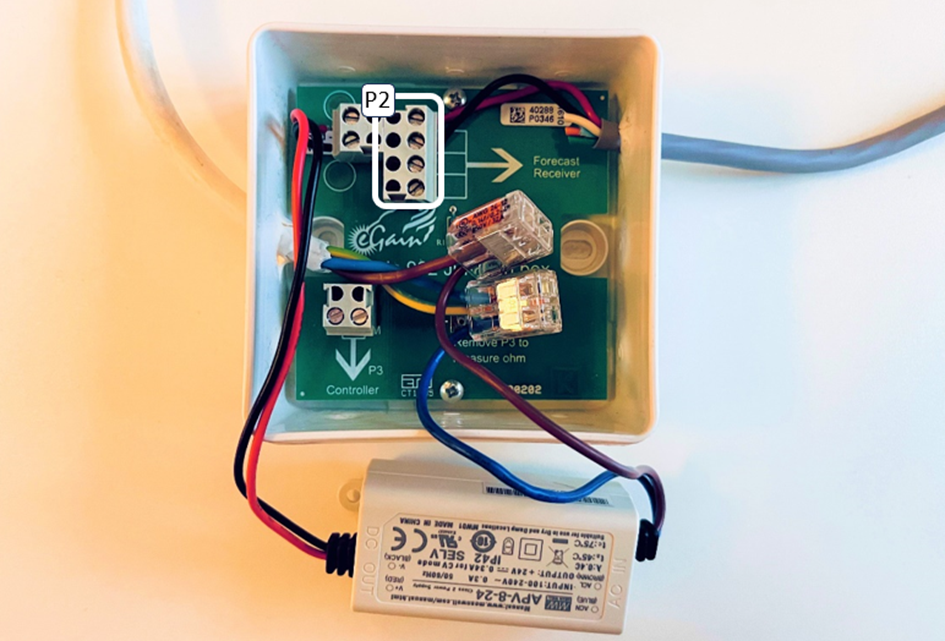

- Kontrollera spänning och polaritet till +24VDC innan du spänningssätter Gatewayen. (Detta kontrolleras på P2 i bilden nedan)
- När Gatewayen är spänningssatt blinkar en röd lampa på undersidan, när lampan blinkar grönt är det OK att starta registreringsprocessen.
- Ta både närbilder och bilder från några meters avstånd av den installerade enheten. Ta närbilder för kvalitetssäkring av monteringen och övriga bilder för enkel identifiering vid eventuell framtida felsökning.
3 - Registrering
- Skanna QR-koden på den nya enheten.
- Följ stegen i verktyget tills du får en bekräftelse på att installationen har lyckats. Fortsätt att följa manualen för instruktioner om varje steg i registreringsprocessen.
Registrering av Gateway
- Skanna QR-koden på den nya enheten.
- Logga in med dina inloggningsuppgifter, om du inte har några - Kontakta din kontaktperson på fastighetsbolaget.
- Välj Gateway (2.0)
- Ange avtalsnummer (finns på följesedeln) för den fastighet du ska installera på.
- Kontrollera att byggnadens adress är korrekt och klicka sedan på nästa.
- För registrering av:
- Gateway monterad inomhus, följ instruktionerna från Inomhusregistrering
- Gateway monterad utomhus, följ instruktionerna från Utomhusregistrering
Registrering inomhus
- Välj din inomhusplacering.
- Välj plats från rullgardinsmenyerna för Adress, Trappa och Våning.
- Ladda upp bilderna du tog tidigare.
- Scrolla ner och klicka på kryssrutan Acceptera för hittade sensorer, klicka på Nästa.
- Läs igenom sammanfattningen, om allt är korrekt, klicka på acceptera och sedan på nästa.
- Registreringen är klar! Ring Kionas installationssupport (0300-25945) för verifiering.
Registrering utomhus
- Välj placering utomhus.
- Välj typ av antenn som är ansluten till Gatewayen.
- Välj plats med hjälp av GPS eller ange adressen.
- Klicka på kartan där Gatewayen är placerad för att placera en markör.
- Du kan också lägga till extra information om placeringen i ett textfält.
- Ladda upp de foton du tog tidigare.
- Scrolla ner och klicka på kryssrutan Acceptera för hittade sensorer, klicka på Nästa.
- Läs igenom sammanfattningen, om allt är korrekt klickar du på acceptera och sedan på nästa.
- Registreringen är klar! Ring Kionas installationssupport (0300-25945) för verifiering.
