Installationsanleitung: Gateway

Das Gateway von Kiona ist eine Sammeleinheit für wM-Bus-Sensoren. In diesem Artikel erfahren Sie, wie Sie es installieren und registrieren.

Voraussetzungen

• Sie sind qualifiziert, elektrische Installationen auszuführen.
• Sie haben ein persönliches Kiona-Konto vom Auftraggeber erhalten.
• Sie führen ein Messgerät für die Kontrollmessung von Widerstand, Spannung und Polarität mit sich und können es anwenden.

Inhalt

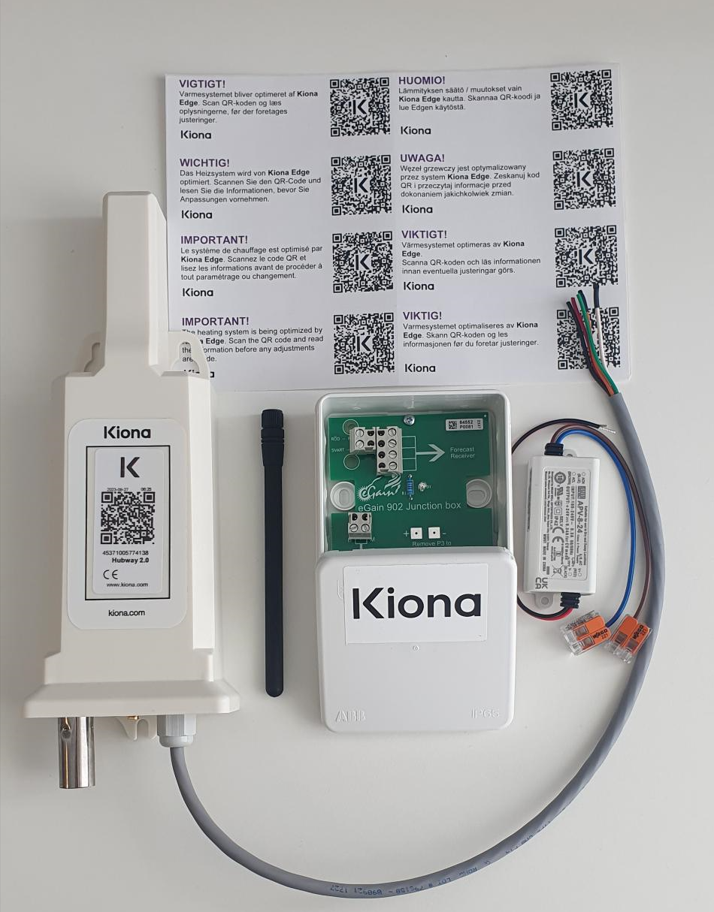

• HUB
• Kleine schwarze Antenne
• 24VDC-Transformator
• Kiona Anschlussdose (junction box)
• Kiona Info-Sticker mit QR-Code

Vorbereitung

Dinge, an die Sie denken sollten, bevor Sie starten:

• Platzieren Sie das Gerät gemäß den Informationen des Kiona-Projektleiters.
• Konstante Stromzufuhr erforderlich.
• Vermeiden Sie die Montage auf Metalloberflächen, da dies das Signal stören kann.
• Das Gehäuse ist wettergeschützt, so dass Sie es im Freien montieren können.
• Versuchen Sie, das Gerät an einem Ort zu montieren, an dem die Sabotagegefahr minimal ist.
• Bei der Montage in Innenräumen kann das Gerät auch auf dem Kopf stehend montiert werden.

Einbau

• Wenn Sie den richtigen Standort gefunden haben, sollten Sie die folgenden Punkte beachten:

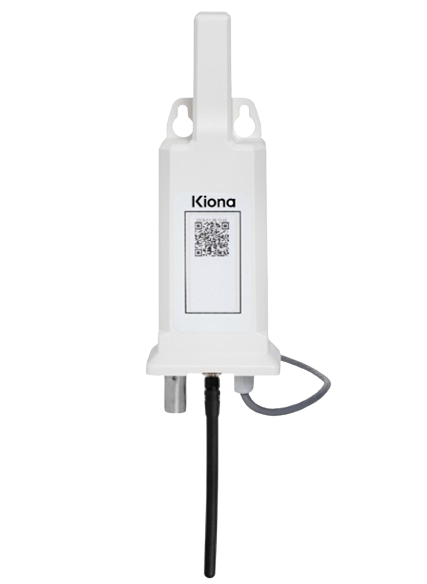

  • Montieren Sie das Gateway.
  • Überprüfen Sie die Polarität/Spannung von +24 VDC, bevor Sie das Gateway einschalten.
  • Wenn das Gateway mit Strom versorgt wird, blinkt ein rotes Licht an der Unterseite. Wenn das Licht grün blinkt, kann der Registrierungsprozess gestartet werden.
• Machen Sie sowohl Nah- als auch Fernaufnahmen vom installierten Gateway:
  • Nahaufnahmen zur Qualitätssicherung der Montage.
  • Fotos aus der Ferne zur einfachen Identifizierung im Falle einer späteren Fehlersuche.

HINWEIS!

Bevor ein neues Gerät an das Stromnetz angeschlossen wird, MÜSSEN Spannung und Polarität mit +24VDC gemessen werden. Dies wird an den Klemmen überprüft, an denen das rote und das schwarze Kabel des Geräts angeschlossen wird.

Andernfalls besteht die Gefahr, dass das Gateway ausfällt und wir ein neues Gerät in Rechnung stellen müssen.

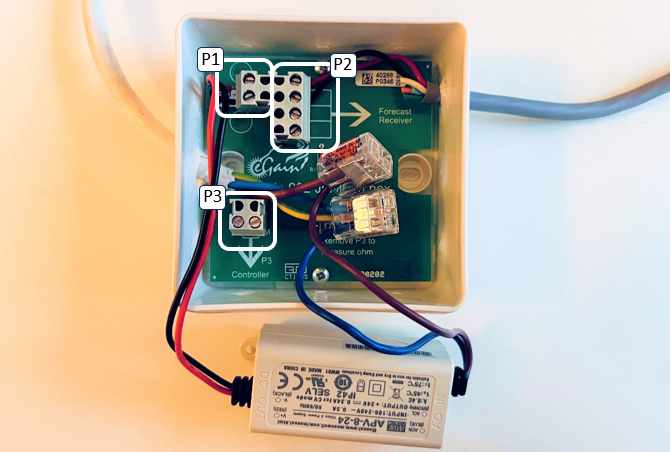

Bei Verwendung der Kiona Anschlussdose erfolgt die Kontrollmessung an der Klemme P2 (siehe unten).

Anmeldung

Info

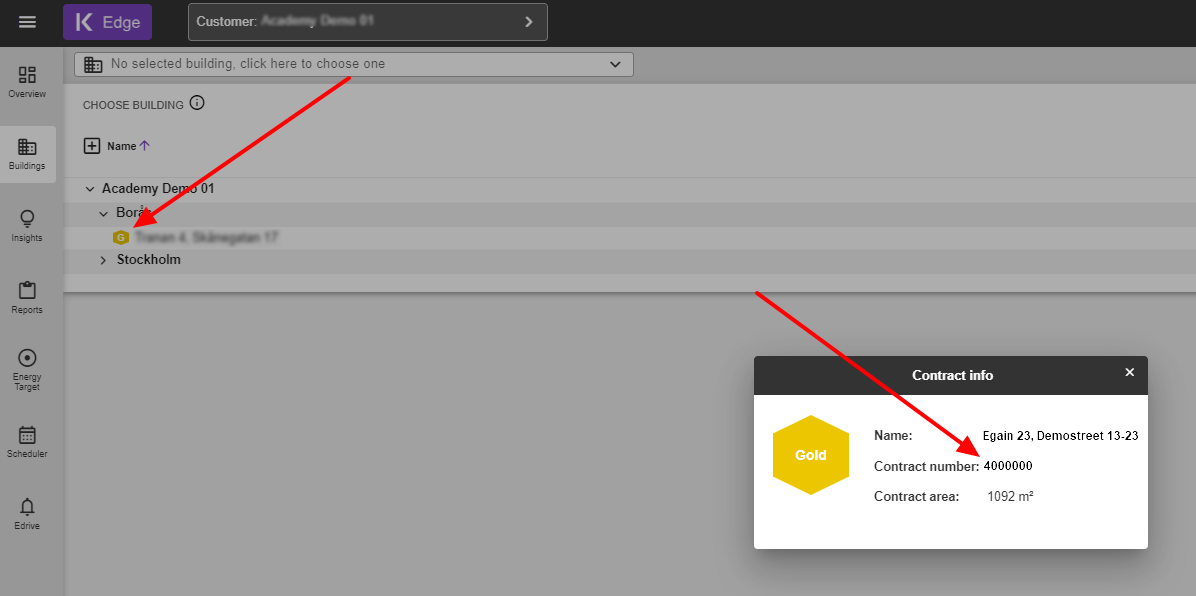

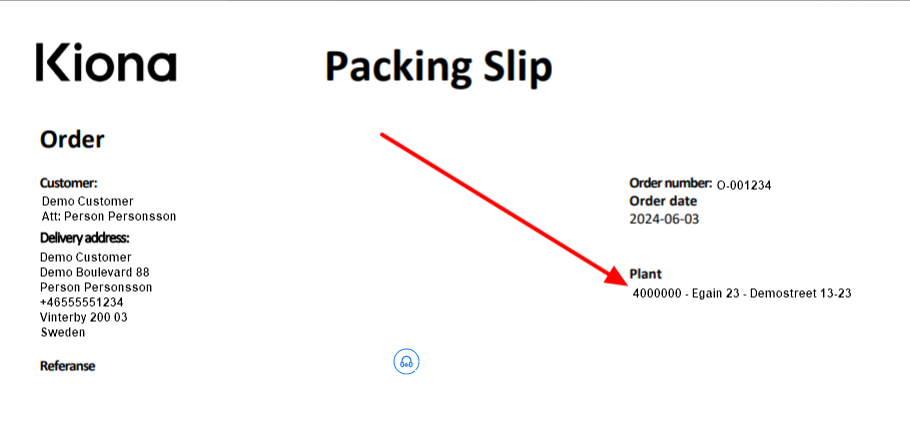

Sie benötigen die Vertragsnummer, um die Registrierung abzuschließen. Die Vertragsnummer finden Sie auf dem Packzettel oder im Edge Portal.

• Scannen Sie den QR-Code auf dem Gerät.
• Verwenden Sie Ihr Kiona-Benutzerkonto, um sich anzumelden. Wenn Sie kein Benutzerkonto haben, wenden Sie sich an Ihren Auftraggeber.
• Wählen Sie Gateway (2.0).
• Geben Sie die Vertragsnummer (siehe Info oben) des Gebäudes ein, in dem Sie das Gerät installieren möchten.
• Vergewissern Sie sich, dass die Adresse des Gebäudes korrekt ist, und klicken Sie dann auf Weiter.
• Für die Registrierung von:
  • Gateway im Innenbereich, folgen Sie den Anweisungen unter Registrierung im Innenbereich
  • Gateway im Außenbereich, folgen Sie den Anweisungen unter Außenregistrierung

Innenraum-Registrierung

1. Wählen Sie Innenplatzierung.
2. Wählen Sie den Standort aus den Dropdown-Menüs für Adresse, Treppe und Etage.
3. Laden Sie die Fotos hoch, die Sie zuvor gemacht haben.
4. Scrollen Sie nach unten und klicken Sie auf das Kontrollkästchen "Gefundene Sensoren akzeptieren" und dann auf "Weiter".
5. Lesen Sie sich die Zusammenfassung durch. Wenn alles korrekt ist, klicken Sie auf Akzeptieren und dann auf Weiter.
6. Registrierung abgeschlossen! Rufen Sie den Kiona Support zur Überprüfung an.

Registrierung im Freien

1. Wählen Sie Platzierung im Freien.
2. Wählen Sie den Typ der an das Gateway angeschlossenen Antenne.
3. Wählen Sie den Standort mit Hilfe von GPS oder geben Sie die Adresse ein.
   1. Klicken Sie auf der Karte auf den Standort des Gateways, um eine Markierung zu setzen.
   2. Sie können auch zusätzliche Informationen über den Standort in ein Textfeld eingeben.
4. Laden Sie die Fotos hoch, die Sie zuvor gemacht haben.
5. Scrollen Sie nach unten und klicken Sie auf das Kontrollkästchen für gefundene Sensoren, klicken Sie auf Weiter.
6. Lesen Sie sich die Zusammenfassung durch. Wenn alles korrekt ist, klicken Sie auf Akzeptieren und dann auf Weiter.
7. Registrierung abgeschlossen! Rufen Sie den Kiona Support zur Überprüfung an.
