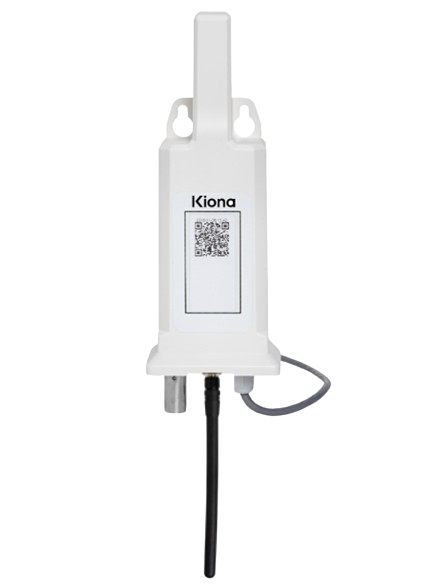

Der HUB von Kiona ist eine Kombination aus Außentemperaturfühler und Datensammler für wM-Bus-Sensoren. Dieser Artikel enthält Informationen über die Installation und Registrierung von HUBs.
Voraussetzungen
- Sie müssen für die Durchführung von Elektroinstallationen qualifiziert sein.
- Sie verfügen über ein persönliches Kiona-Konto des Gebäudeeigentümers oder des technischen Supports von Kiona.
- Mitführen und Benutzen von Messgeräten zur Kontrollmessung von Widerstand, Spannung und Polarität. (Messgeräte sollten einen großen Messbereich haben, da einige Signaltypen sehr hohe Widerstände senden)

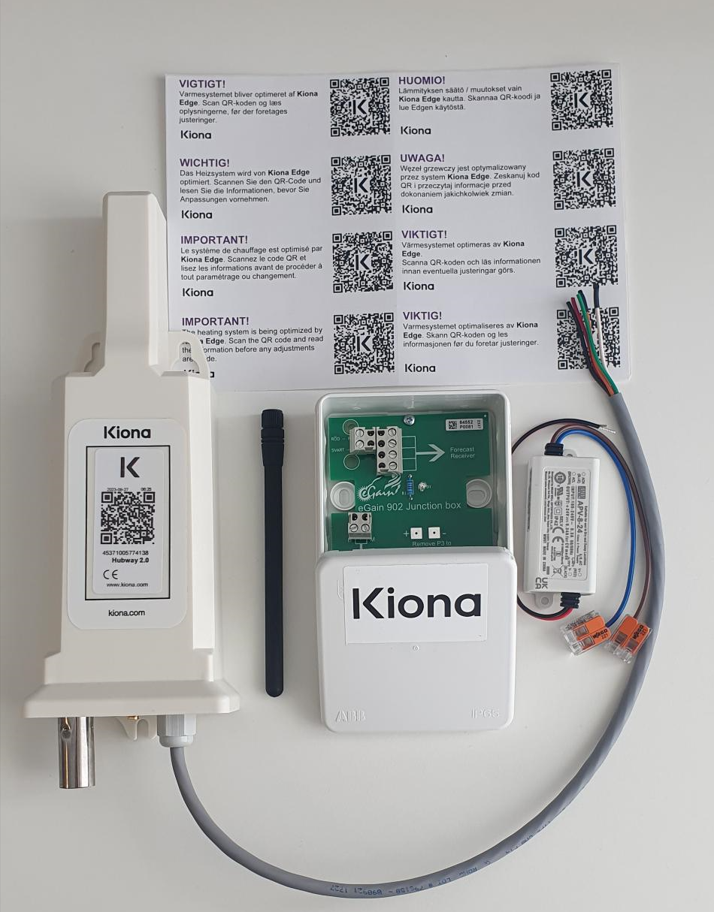

Inhalt
- HUB
- Kleine schwarze Antenne
- 24VDC-Transformator
- Kiona Anschlussdose
- Kiona Info-Aufkleber mit QR-Code (Bild unten hinzufügen, was im Paket enthalten ist)
Vorbereitung
Bevor Sie beginnen, sollten Sie einige Dinge bedenken:
-
Finden Sie heraus, welche Art von Signal der vorhandene Außensensor verwendet.
Außensensoren befinden sich normalerweise an der Nordfassade des Gebäudes. Der Signaltyp kann auf dem vorhandenen Außenfühler sichtbar sein. Falls nicht, verwenden Sie ein Multimeter, um den Widerstand oder die Spannung zu messen und vergleichen Sie mit den Widerstands-/Spannungstabellen. -
Lokalisieren Sie die Heizungszentrale und den Regler.
Die Heizzentrale befindet sich in der Regel in einem Keller. Der Regler befindet sich in der Heizungszentrale und hat höchstwahrscheinlich ein Display, auf dem Sie die Temperaturen ablesen können. -
An der Nordfassade montieren.
Es ist wichtig, den HUB an einem Ort zu montieren, der nicht der direkten Sonneneinstrahlung ausgesetzt ist, da die Sonneneinstrahlung die Genauigkeit der eingebauten Temperatursensoren beeinträchtigen kann. Entfernen Sie den vorhandenen Außenfühler NICHT von der Fassade, falls Probleme auftreten oder die Installation nicht an einem Tag abgeschlossen werden kann. -
NICHT an einer Blechfassade montieren.
Der HUB sollte nicht an einer Blechfassade montiert werden, da dies seine Fähigkeit, über GSM/GPRS zu kommunizieren, und auch seine Fähigkeit, Sensordaten von den im Gebäude installierten drahtlosen Sensoren von Kiona zu sammeln, beeinträchtigen kann. Wenn es unvermeidbar ist, stellen Sie sicher, dass ein Mindestabstand von 5 cm zwischen dem HUB und der Fassade besteht. -
Verkabelung.
Wir empfehlen die Verwendung von 1mm breiten Kabeln mit 4 Drähten. Der Mindestquerschnitt beträgt 0,6 mm.
Abgeschirmte Kabel sind nicht zwingend erforderlich.
Das Kabel wird vom HUB über eine Übergabedose direkt zur Anschlussdose geführt, die im Innenbereich in der Nähe des Heizungsreglers platziert werden sollte. Von der Anschlussdose gehen 2 Drähte direkt zum Steuergerät, an dem der aktuelle Außenfühler angeschlossen ist.

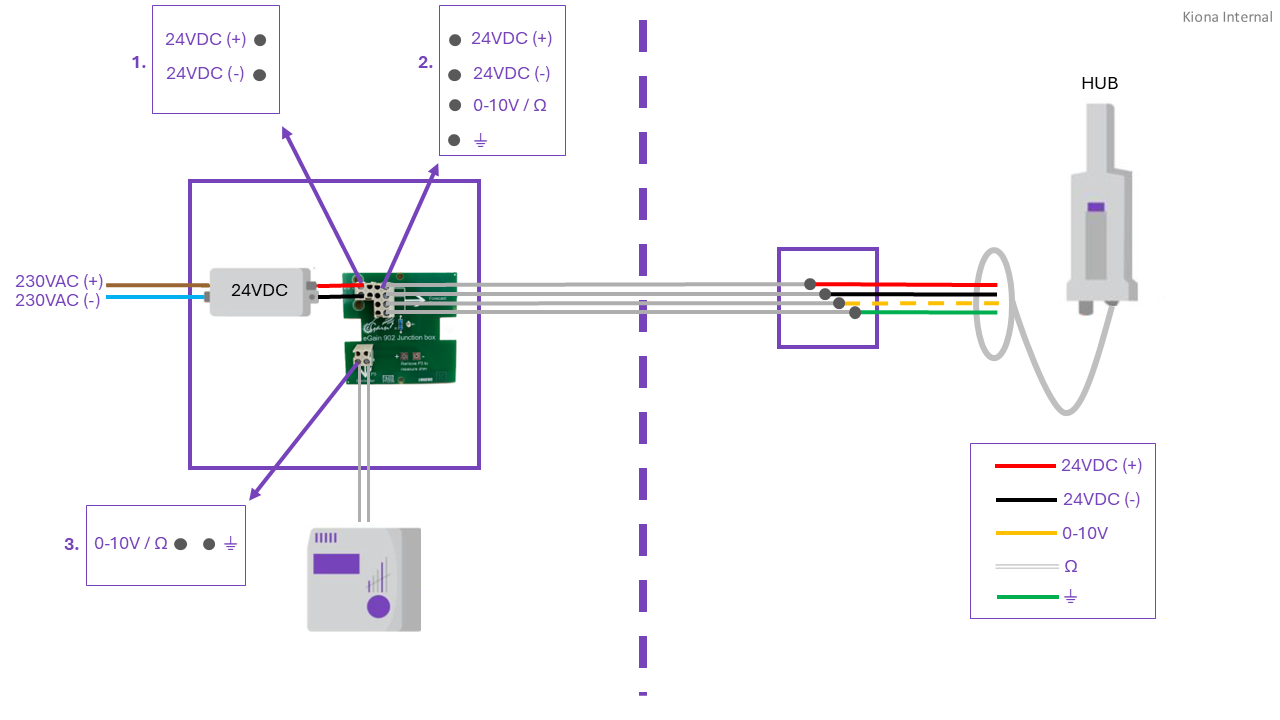

Nachfolgend eine Abbildung der HUB-Verkabelung:
-
Notieren Sie sich die Einstellungen des Steuergeräts.
Führen Sie dies durch, bevor Sie die Einstellungen bearbeiten, damit wir die Originaleinstellungen dokumentieren können. -
Der Standardsignaltyp ist Ni1000(LG).
Bevor der HUB registriert wird, ist der Standardsignaltyp immer Ni1000(LG). Wenn das Steuergerät einen anderen Signaltyp verwendet, erhalten Sie seltsame Außentemperaturen oder keine Außentemperatur, bevor die Registrierung mit dem richtigen Signaltyp abgeschlossen ist.
Einbau
- Montieren Sie den HUB an der Nordfassade neben dem vorhandenen Außentemperaturfühler. Wenn das Gebäude keine Nordfassade hat, sollte es in Richtung Nordwesten montiert werden, um die Morgensonne zu vermeiden.
- Die mit dem HUB mitgelieferte Kiona-Anschlussdose sollte in der Unterstation und NICHT außen an der Fassade angebracht werden. Dies erleichtert im Bedarfsfall die Fehlersuche.
- Anschließen des HUBs:
-
-
- Stromversorgung: Der mitgelieferte Transformator sollte an 230VAC angeschlossen werden, die er in 24VDC umwandelt. Wenn der Transformator nicht verwendet wird, muss sichergestellt werden, dass die 24 VDC direkt an das Terminal angeschlossen werden. HINWEIS: Die Stromversorgung muss immer angeschlossen sein und sollte nicht mit anderen Systemen wie Beleuchtung oder Umwälzpumpen verbunden sein.
-

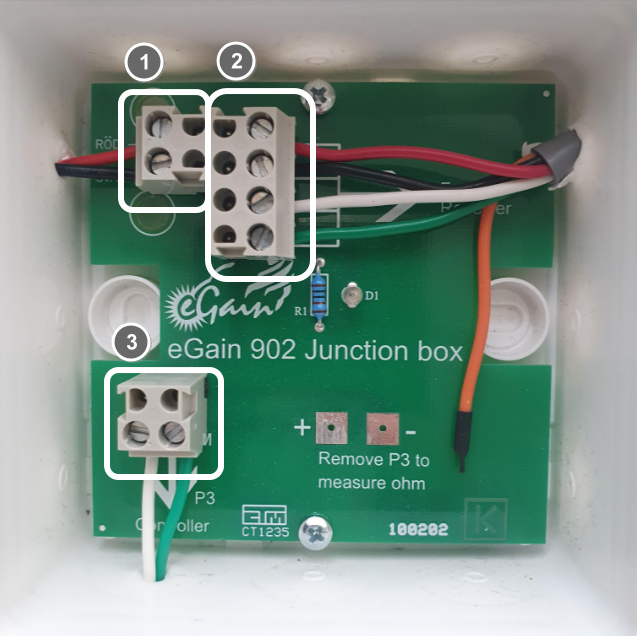

Kabel vom HUB: Vier der fünf Kabel vom HUB werden bei einer Standardinstallation verwendet. Je nach dem für die Steuerung benötigten Signaltyp verwenden Sie entweder das weiße oder das orangefarbene Kabel. Die Abbildung unten zeigt die Verdrahtung für einen Controller mit passivem Signaltyp.
Orange = aktives Signal (0-10V)
Weiß = passives Signal (Widerstand, Ohm) - Signalkabel: Das Signalkabel geht vom Terminal zum Eingang des Reglers für den Außentemperaturfühler. Es ist wichtig, dass das Signalkabel von der Anschlussdose mit der richtigen Polarität im Steuergerät angeschlossen wird, weiß/orange B(+) und grün M(-).
-
- Überprüfen Sie die Polarität/Spannung von +24VDC, bevor Sie den HUB einschalten.
- Wenn der HUB mit Strom versorgt wird, blinkt ein rotes Licht an der Unterseite. Wenn das Licht grün blinkt, kann der Registrierungsprozess gestartet werden.
- Machen Sie sowohl Nah- als auch Fernaufnahmen von dem installierten HUB:
- Nahaufnahmen zur Qualitätssicherung der Montage.
- Fotos aus der Ferne zur einfachen Identifizierung im Falle einer späteren Fehlersuche.
Registrierung
Info

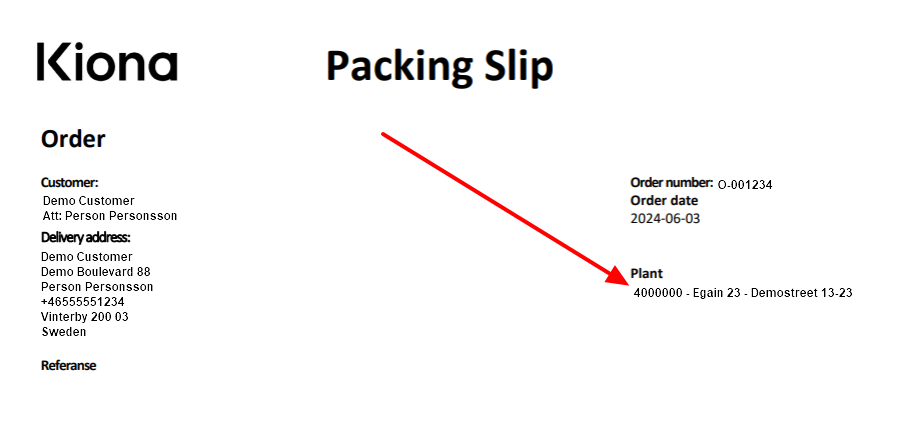

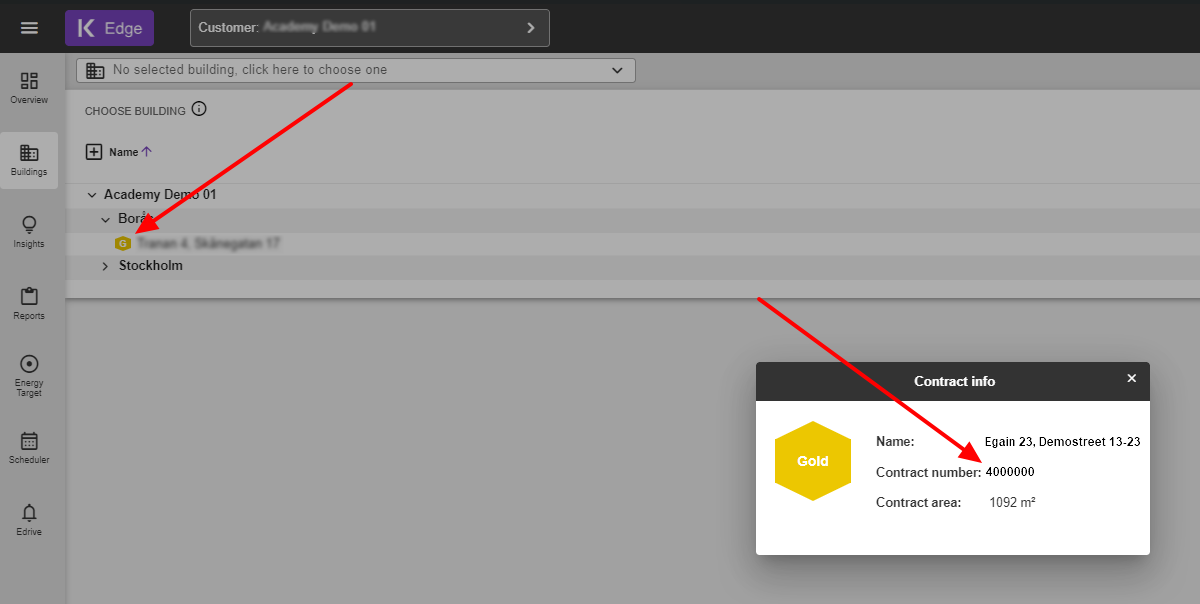

Sie benötigen die Vertragsnummer, um die Registrierung abzuschließen. Die Vertragsnummer finden Sie auf dem Packzettel oder in Edge.
- Melden Sie sich mit Ihren Anmeldedaten an, falls Sie noch keine haben - Wenden Sie sich an Ihre Kontaktperson.
- Wählen Sie Hub (2.0)
- Geben Sie die Vertragsnummer (die Sie auf dem Lieferschein finden) der Liegenschaft ein, auf der Sie die Installation vornehmen möchten.
- Vergewissern Sie sich, dass die Adresse des Gebäudes korrekt ist, und klicken Sie dann auf Weiter.
- Wählen Sie den Standort mit Hilfe von GPS oder geben Sie die Adresse ein.
- Klicken Sie auf der Karte auf die Stelle, an der sich der Hub befindet, um eine Markierung zu setzen.
- Sie können auch detaillierte Informationen über den Standort in einem Textfeld hinzufügen.
- Wählen Sie die Antenne aus, die mit dem Hub verbunden ist.

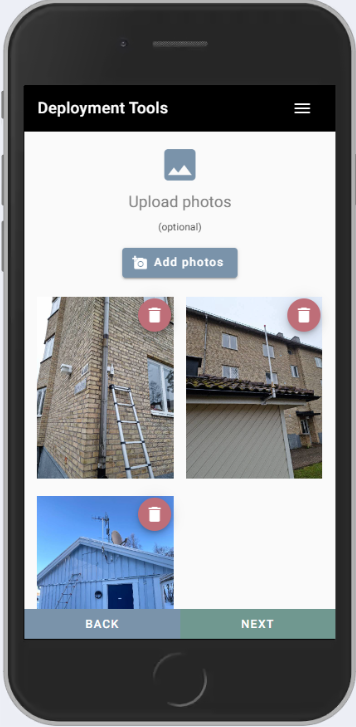

- Laden Sie die Fotos hoch, die Sie zuvor aufgenommen haben.

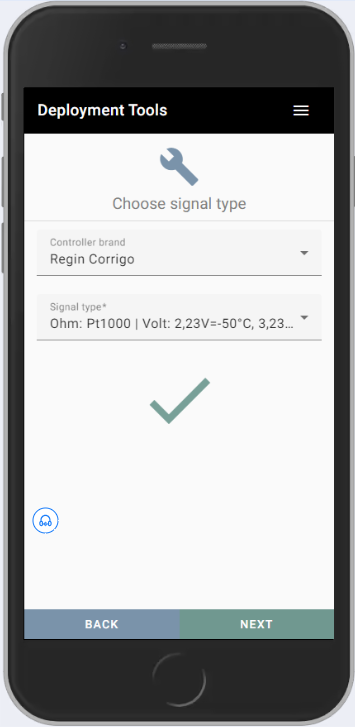

- Wenn Sie eine Controller-Marke auswählen, wird Ihnen ein Signaltyp vorgeschlagen.
- Überprüfen Sie, ob alle Informationen korrekt sind, und klicken Sie auf "Ich akzeptiere" und dann auf Weiter.
- Vergewissern Sie sich, dass der im Tool angezeigte Wert von Teq mit der Außentemperatur des Steuergeräts übereinstimmt.
- Der Temperaturtest stellt sicher, dass der Regler die richtige Temperatur empfängt, die der HUB simuliert. Wählen Sie zwischen 1 min oder 2 min.
- Drücken Sie -10, um den Signaltest zu starten. Der Hub simuliert nun -10 Grad für 60 Sekunden oder 120 Sekunden, je nachdem, welche Dauer Sie gewählt haben. Vergewissern Sie sich, dass Sie diesen Wert am Heizungsregler ablesen. Sobald der Test abgeschlossen ist, wird die Temperatur wieder auf den Normalwert zurückgesetzt.
- Drücken Sie +10, um den Signaltest zu starten. Die Hub simuliert nun +10 Grad für 60 Sekunden oder 120 Sekunden, je nachdem, welche Dauer Sie gewählt haben. Stellen Sie sicher, dass Sie diesen Wert am Heizungsregler ablesen. Sobald der Test abgeschlossen ist, wird die Temperatur wieder auf den Normalwert zurückgesetzt.
- Wenn die Testergebnisse in Ordnung sind (maximale Differenz von 1,5 ºC), klicken Sie auf das Feld "Ich akzeptiere" und dann auf Weiter. Wenn der Test nicht in Ordnung ist, prüfen Sie, ob die Kabel richtig angeschlossen sind und versuchen Sie es erneut.
- Die Sensorprüfung soll sicherstellen, dass der HUB Daten von wM-Bus-Geräten empfängt, z. B. von pipe.packages, die in der Heizzentrale installiert und registriert sind. Dieser Test ist optional. Wenn keine wM-Bus-Geräte für den Vertrag registriert sind, können Sie einfach auf Weiter klicken.
- Registrierung abgeschlossen! Rufen Sie den Kiona-Installationssupport an, um die Einstellungen zu überprüfen und zu kontrollieren.
- Bringen Sie den Aufkleber (Wichtig! Diese Heizungsanlage ist von Kiona optimiert") auf oder in der Nähe des Heizungsreglers an.
HINWEIS!
Es ist sehr wichtig, dass die Außentemperatur korrekt ist, bevor Sie die Unterstation verlassen.Wenn Sie sich nicht sicher sind, sollten Sie den Kiona-Installationsservice anrufen.
