Modpoll – komplett guide for testing og feilsøking (RTU & TCP/IP)

ModPolling Tool

DOWNLOAD

En moderne Windows GUI for rask polling av Modbus-enheter via modpoll. Verktøyet forenkler RTU/TCP-polling, tilbyr forhåndsinnstilte utstyrsprofiler, viser en live kommandoforhåndsvisning, fargekoder svar, og kan hente metadata fra en lokal IWMAC MySQL-database.

Høydepunkter 🚀

• ⚡ Ett-klikks polling over RTU eller TCP
• 🔧 Utstyrsprofiler autofyller baudrate, paritet, data/stopbiter
• 🧪 Live kommandovisning med redigeringsmuligheter
• 🟢🟡🔴 Statusindikator med grønn/gul/rød feedback
• 🧠 Smart logganalyse: undertrykker støy, teller forsøk, fremhever feil
• 🔎 Oppdagelse av COM-porter via pySerial og Windows-register
• 🗃️ Egen fane for enheter (IWMAC) – henter innstillinger fra MySQL
• 🔢 Støtte for COM10+ via \\.\COMn-format

Førstegangs oppstart

• Appen sjekker at modpoll.exe finnes.
• Lastes ned til C:\iwmac\bin\modpoll.exe om den mangler.
• Kan også lastes ned manuelt: Download modpoll.exe

Quick Start ⚡

📥 Nedlasting

Last ned siste kjørbare fil fra GitHub:

Download ModPollingTool.exe

• Filstørrelse: ~10.6 MB
• Avhengigheter: Ingen (standalone)

🚀 Installasjon

1. Last ned ModPollingTool.exe
2. Plasser filen i ønsket mappe
3. Kjør ved å dobbeltklikke på filen
4. Ingen installasjon kreves – programmet er portabelt

Bruk av verktøyet 🧭

Serial (RTU) 🔌

• Velg COM-port (COM10+ støttes via \\.\COMn)
• Sett adresse, baudrate, paritet og evt. avanserte parametre
• Klikk «Start Polling» for å starte, «Stop Polling» for å avslutte

Modbus TCP 🌐

• Skriv host[:port] i feltet «Modbus TCP/IP (-m tcp)»
• Sett adresse og registerparametre som for RTU
• Klikk «Start Polling»

Utstyrsprofiler 🧩

• Velg enhet fra listen, så fylles typiske innstillinger automatisk
• Alle felter kan manuelt overstyres

Kommando og egendefinerte flagg 🧪

• Kommandofeltet viser nøyaktig hva som kjøres i modpoll
• Kan redigeres direkte for avanserte scenarioer

Statusindikator 🟢🟡🔴

• Grønn: gyldige svar eller ufarlige Modbus-feil
• Gul: sjekksum-feil
• Rød: timeout eller kommunikasjonsfeil

Enheter (IWMAC) 🗃️

• Hent enhetsdata fra lokal database
• Auto-populer tabell med ID, navn, driver, adresse, IP/COM, baudrate, paritet
• Kan filtrere på «Modbus-støttede enheter»

Tips: Bruk alltid «Command»-feltet for å dobbeltsjekke at polling kjøres med korrekte argumenter før du starter.

Før du starter: dette må du vite

Ha disse parameterne klare før du tester:

• Hvilken COM-port (for Modbus RTU) utstyret er koblet til.
• Slaveadresse (adresse/node-ID) på utstyret.
• Baudrate.
• Databiter (7 eller 8).
• Paritet (none/even/odd).
• Stoppbiter (1 eller 2).

Parameter	Typiske verdier
Adresse / Slaveadresse / Node-ID	1–255
Baudrate	2400, 4800, 9600, 19200, 38400, …
Databiter	7 eller 8
Stoppbiter	1 eller 2
Paritet	None, Even, Odd

Tips

Standarder som ofte fungerer er 9600/8N1 og 19200/8N1. Sjekk alltid leverandørens dokumentasjon for korrekt oppsett.

Modpoll: grunnleggende kommandostruktur

Grunnformatet for Modpoll-kommandolinjen er:

modpoll -a <adresse> -r <startregister> -c <antall> -t <datatype/func> [tilkobling]

• -a: Modbus slaveadresse (1–255).
• -r: Startadresse for register.
• -c: Antall registre/coil som skal leses/skrives.
• -t: Datatype/funksjon (se tabell under).
• Tilkobling: COM# (RTU) eller <ip/host> (TCP). For TCP kan port settes med -p (standard 502).

Hjelp

Kjør modpoll -h for full hjelp og parameteroversikt.



Eksempel (Modbus RTU / COM)

modpoll -a1 -r1 -c1 -t3 COM6 -b4800 -d8 -s1 -p none

• -t3 = «READ INPUT REGISTER» (16-bit).
• Baudrate 4800, 8 databiter, 1 stoppbit, ingen paritet.

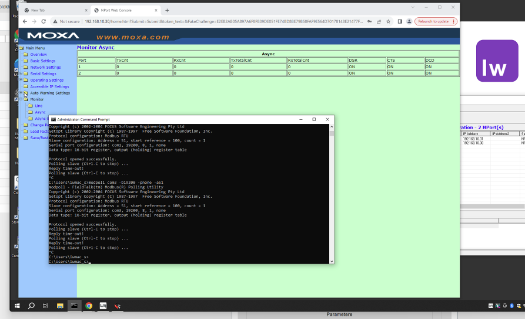

Eksempel (Modbus TCP/IP)

• Du trenger IP-adresse, eventuelt slaveadresse (hvis brukt), og TCP-port (standard 502).

modpoll -m tcp -a1 -r1 -c10 -t4 192.168.1.50 -p 502



Modbus‑funksjoner i Modpoll

Modpoll støtter de vanligste funksjonene. Tabellen viser sammenhengen mellom Modbus-funksjon og Modpoll-type:

Funksjonsnavn	Modbus kode	Modpoll -t
READ COILS	1	-t0
READ DISCRETE INPUTS (STATUS INPUTS)	2	-t1
READ HOLDING REGISTER	3	-t4 (16‑bit)
READ INPUT REGISTER	4	-t3 (16‑bit)



Lese spesifikke registerverdier

Finn ønsket datapunkt i leverandørens registerliste og les verdien direkte:

modpoll -a1 -r2 -c1 -t4 COM6 -b4800 -d8 -s1 -p none

Hvis dokumentasjonen sier at verdien skal skaleres (f.eks. deles på 10), må dette gjøres i etterkant. Eksempel: råverdi 681 ⇒ visning 68,1.

Viktig

• Registeradressering: Enkelte manualer starter på 0, mens Modpoll starter på 1. Hvis manualen viser adresse 0, les 1 i Modpoll.
• 16‑ vs 32‑bit: Hopper adressene «2 og 2» i manualen, er det ofte 32‑bit verdier. Bruk -t3:int eller -t4:int for 32‑bit heltall, eller -t3:float/-t4:float for 32‑bit float.
• Endianness: For big‑endian 32‑bit: bruk -0 (int) eller -1 (float).



Vanlige resultater og feilmeldinger

Feilmelding	Betyr	Tiltak
Illegal Function exception response	Utstyret støtter ikke funksjonen du bruker.	Kontroller manualen for gyldige Modbus‑funksjoner.
Illegal Data Address exception response	Registeret du leser finnes ikke/er ikke i bruk.	Verifiser at du bruker korrekt registeradresse.
Illegal Data Value exception response	Korrekt funksjon, men feil i adressering (f.eks. leser to 16‑bit i én operasjon der bare ett er gyldig).	Sjekk om registeret er 16‑ eller 32‑bit. Bruk riktig -t-type.
Checksum error	Pakken er ikke Modbus, eller støy/annet utstyr på bussen.	Sjekk at Modbus er aktivert og at annen trafikk ikke forstyrrer.
Reply time-out	Ingen svar fra enhet.	Kontroller kobling (+/−), kabler og klemmer. Sjekk at Modbus er aktivert i utstyret. Er slaveadresse korrekt? Er kommunikasjonsparametere riktige (baud, data, stop, paritet)?



Praktiske eksempler

Windows terminal – hurtigoversikt

Bruk: modpoll [options] serialport|host

• RTU/ASCII (COM): COM1, COM2, … (Windows)
• TCP: bruk IP/vertsnavn og evt. -p for port.
• Nyige nyttige flagg: -b (baud), -d (databiter), -s (stoppbiter), -p (paritet none/even/odd), -t (datatype), -m (modus rtu/tcp).

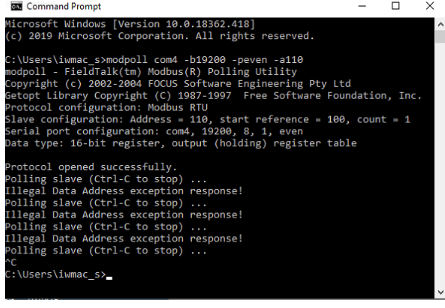

Eksempel: AHT plugin disks

modpoll COM4 -b19200 -p even -a110

Merk

Stopp IWMAC‑Escape før du starter Modpoll for å frigjøre COM‑porten.

Anerkjennelser

• Modpoll av ModbusDriver.
• PySerial for seriekontakt i GUI‑verktøyet.
